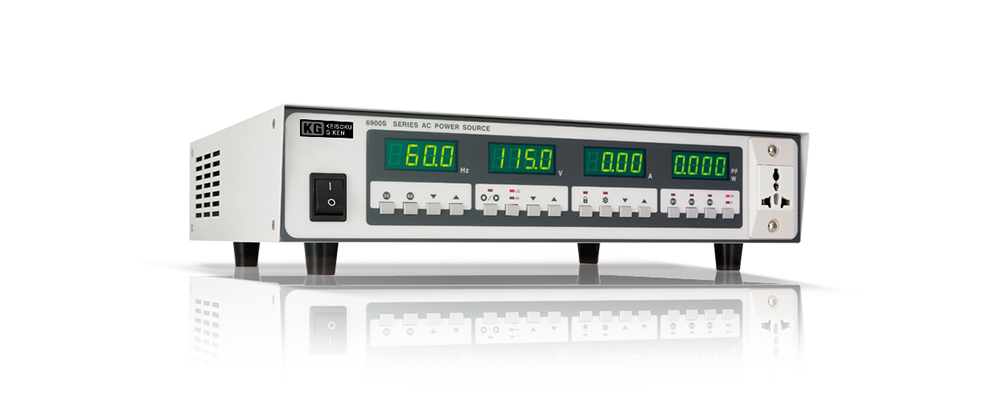

- 出力容量500VA、1kVA、2kVA、3kVA、5kVAの5機種ラインナップ
- シンプル操作、シンプル仕様に特化
- 家電から航空機電源まで幅広く対応可能
特長- 仕様
- 価格
- 製品カタログ
- アプリケーション
- 外観図
- 選定・搬入のご注意
- 単線結線図
- 保守サービス
- FAQ
特長
広い可変範囲に対応
電圧0〜310V、周波数40〜450Hzまでの出力に対応。エアコン、洗濯機、冷蔵庫、掃除機などの白物家電から航空機電源まで幅広いシーンに利用することができます。
4つの値を同時に測定
周波数・電圧・電流・力率（または電力）をパワーメーターのように同時測定可能。 また視認性の高いグリーンの大型LEDを採用し、見やすさも追及しております。

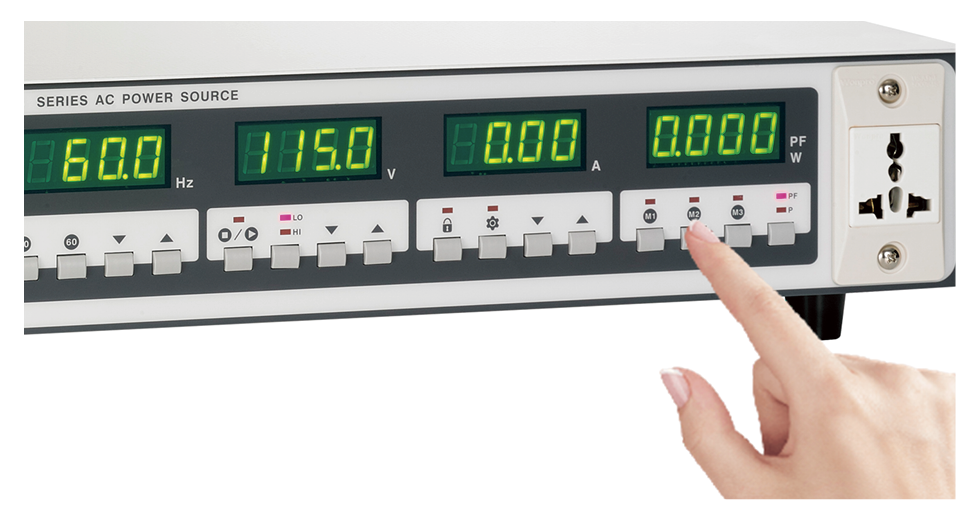

ダイレクトキーで簡単操作
システムキー以外、ボタンは決まった機能の呼び出しのみ。取扱説明書を読まなくても、誰でも簡単に操作できます。

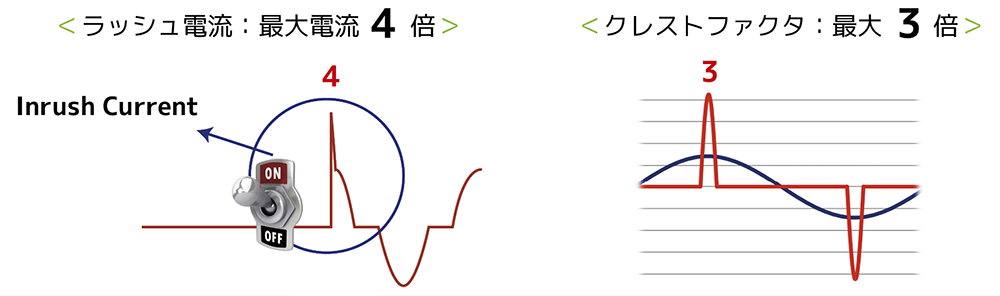

突入電流に強い
突入電流に関して、最大で仕様の4倍まで供給可能。繰り返し発生するクレストファクタに関しては仕様の3倍までの耐性があります。
仕様
| 型名 | 6905S | 6910S | 6920S | 6930S | 6950S | ||
|---|---|---|---|---|---|---|---|
入力 |
|||||||
| 相数 | 1Ø | ||||||
| 入力方式 | 端子 | ||||||
| 電圧 | AC 100/AC 200 V±10 %, AC 110/AC 220 V±10 %（指定可能） | AC 200 V±10 %, AC 220 V±10 %（指定可能） | |||||
| 周波数 | 47 - 63 Hz | ||||||
| 最大電流 | 10.0 A(90 V)/ 5.0 A(180 V) | 20.0 A(90 V)/ 10.0 A(180 V) | 20.0 A(180 V) | 30.0 A(180 V) | 50.0 A(180 V) | ||
| 力率 | 0.67以上 | ||||||
出力 |
|||||||
| 電力定格 | 500 VA | 1000 VA | 2000 VA | 3000 VA | 5000 VA(*1) | ||
| 最大電流(r.m.s)*2 | 0 - 155V | 4.6 A (110 V時) | 9.2 A (110 V時) | 18.4 A (110 V時) | 27.6 A (110 V時) | 46.0 A (110 V時) |
|
| 0 - 310V | 2.3 A (220 V時) | 4.6 A (220 V時) | 9.2 A (220 V時) | 13.8 A (220 V時) | 23.0 A (220 V時) |
||
| 相/線数 | 1Ø/2W | ||||||
| 全高調波歪み率(T.H.D) | 0.3 %以下 (110/220 V & 50/60 Hz 抵抗負荷において) 40 – 100 Hzで 0.5 %以下, 101 – 450 Hzで 1 %以下(抵抗負荷時) |
||||||
| クレスト・ファクタ | 3以上 | ||||||
| ラインレギュレーション | ±0.1 V | ||||||
| 負荷変動 | ±(0.5 % of output + 0.5 V) (抵抗負荷時) | ||||||
| 応答時間 | 400 usec以下 | ||||||
設定 |
|||||||
| 電圧 | レンジ | 0 – 310 V, 155 / 310 V オートレンジ | |||||
| 分解能 | 0.1 V | ||||||
| 確度 | ±(1 % of reading + 0.1 % of f.s.) | ±(1 % of reading + 0.2 % of f.s.) | |||||
| 周波数 | レンジ | 40.0 - 450.0 Hz | |||||
| 分解能 | 0.1 Hz(40.0 - 99.9 Hz), 1 Hz(100 – 450 Hz) | ||||||
| 確度 | ±0.03 % of setting | ||||||
測定 |
|||||||
| 周波数 | レンジ | 40.0 - 450Hz | |||||
| 分解能 | 0.1 Hz | ||||||
| 確度 | ±0.1 Hz | ||||||
| 電圧 | レンジ | 0.0 - 400.0 V | |||||
| 分解能 | 0.1 V | ||||||
| 確度 | ±(1 % of reading + 0.1 % f.s) | ±(1 % of reading + 0.2 % f.s) | |||||
| 電流 (r.m.s) | レンジ | L | 0.005 - 0.600 A | 0.005 - 1.200 A | 0.005 - 2.400 A | － | － |
| H | 0.50 - 6.50 A | 1.00 - 13.00 A | 2.00 - 26.00 A | 0.05 - 39.00 A | 0.05 - 65.00 A | ||
| 分解能 | L | 0.001 A | － | － | |||
| H | 0.01 A | ||||||
| 確度 | L | ±(1 % of reading + 0.005 A) 5 V以上において | － | － | |||
| H | ±(1 % of reading + 0.05 A) | ||||||
| 電力 | レンジ | L | 0.0 - 60 W | 0.0 - 120 W | 0.0 - 240 W | － | － |
| H | 50 - 650 W | 100 - 1300 W | 200 - 2600 W | 0 - 3900 W | 0 - 6500 W | ||
| 分解能 | L | 0.1 W | － | － | |||
| H | 1 W | ||||||
| 確度*3 | L | ±(2 % of reading +1.5 W) at PF>=0.2 & Voltage >5 V | ±(2 % of reading +3 W) at PF>=0.2 & Voltage >5 V | － | － | ||
| H | ±(2% of reading +5 W) at PF>=0.2 & Voltage >5 V | ±(2 % of reading +10 W) at PF>=0.2 & Voltage >5 V | ±(2 % of reading +5 W) at PF>=0.2 & Voltage >5 V |
||||
| 力率 | レンジ | 0-1.000 | |||||
| 分解能 | 0.001 | ||||||
| 確度 | W / VA 計算の上3桁表示 | ||||||
一般仕様 |
|||||||
| メモリ | 3 メモリ (M1, M2, M3) | ||||||
| インタフェース RS-232C*4 | D-SUB 9-pin | ||||||
| ボーレート : 9600 bps | |||||||
| データ長 : 8 bit、ストップビット : 1 bit、 パリティビット : なし、フロー制御:なし | |||||||
| 表示器 | 緑 LED | ||||||
| オーバーカレントフォールドバック | On/Off | ||||||
| 効率 | 78 %以上 | 80 %以上 | |||||
| 保護機能 | 過電流, 過電圧, 過電力, 過熱, 短絡, およびアラーム | ||||||
| 校正 | 前面パネル校正 | ||||||
| 耐電圧 | AC1500V/1分間(入力-FG間、入力-負荷定端子間) | ||||||
| 絶縁抵抗 | DC500V/30MΩ以上 (入力-FG間、入力-負荷定端子間) | ||||||
| 使用環境 | 屋内使用/海抜高度2000m以下 | ||||||
| 動作環境 | 温度：0～+40℃、湿度：20～85％RH（結露しないこと） | ||||||
| 保存環境 | 温度：-20～+60℃、湿度：20～85％RH（結露しないこと） | ||||||
| 外形寸法(W×H×D, mm) （突起物含まず） | 430 x 88.6 x 410 | 430 x 88.6 x 410 | 430 x 88.6 x 510 | 430 x 223 x 506 | 430 x 223 x 506 | ||
| 質量 | 18.2 kg | 18.2 kg | 30 kg | 65 kg | 65 kg | ||
*1:PF 0.8の場合、連続的に使用可能です。
*2: 動作電圧: 110 V / 220 V
*3:力率が0.2以上かつ出力電圧が5Vを超えるとき（6905S, 6910S, 6920S）
*4:工場出荷オプション
標準価格（税抜）：￥275,000 ～ ￥1,268,000
| 型名 | 回路方式 | 出力相数 | 電圧レンジ | 周波数 | 電流 | 電力 | 標準価格(税抜） |
|---|---|---|---|---|---|---|---|
| 6905S | スイッチング | 単相 | 150V /310V | 40-450Hz | 4.6A/2.3A | 0.5kVA | ￥275,000 |
| 6910S | 9.2A/4.6A | 1kVA | ￥405,000 |
||||
| 6920S | 18.4A/9.2A | 2kVA | ￥698,000 |
||||
| 6930S | 27.6A/13.8A | 3kVA | ￥918,000 |
||||
| 6950S | 46.0A/23.0A | 5kVA | ￥1,268,000 |
||||
型名 | 概要 | 標準価格（税抜） |
|||||
| Opt.682 | RS-232Cインターフェース | お問い合わせください。 | |||||
| 6905S/REC | 6905S検査成績書 | ￥8,000 |
|||||
| 6910S/REC | 6910S検査成績書 | ￥8,000 |
|||||
| 6920S/REC | 6920S検査成績書 | ￥8,000 |
|||||
| 6930S/REC | 6930S検査成績書 | ￥15,000 |
|||||
| 6950S/REC | 6950S検査成績書 | ￥20,000 |
|||||
| TCP | 製品別トレーサビリティ （検査成績書(日本語版のみ)のご注文が必要となります） | ￥5,000 |
|||||
| SCI | 標準器試験成績書 （検査成績書(日本語版のみ)のご注文が必要となります） | ￥20,000 |
|||||
※1: 工場出荷時のみ入力電圧の変更（120V/240V）が可能です。(有償）
製品カタログ
ダイジェストカタログ
アプリケーション
モーターなどの始動電流に対応した交流電源の時限電流リミット機能
モーターや他の電気機器は、通常の運転中には大きな電流が流れませんが、始動時には瞬間的に大きな電流が必要です。そのため、適切な容量の電源が必要です。当社の交流電源は、モーターの起動を定格電流内で安全に行うことができ、導入コストを抑えることができます。
交流電源の電圧ソフトスタート機能を利用した始動電流の低減方法
通常運転時には大きな電流は流れませんが、始動時には大きな電流が発生します。始動電流は通常運転時の数倍から数十倍にもなり、そのピークに合わせた容量の選定が必要です。QAシリーズは始動電流を抑える電圧ソフトスタート機能を持ち、通常運転時の負荷容量に合わせた機器選定で導入コストを抑えることができます。
始動電流に対応したモーター試験用周波数変換器（交流電源）
多くの機器は通常運転時には大きな電流を必要としませんが、始動時には瞬間的に大きな電流が必要です。この始動電流は通常の運転電流の数倍から数十倍にもなります。QAシリーズは瞬時の過負荷に対応し、1秒間なら定格電流または定格容量の3倍の出力を維持できますので、通常の負荷容量に合わせて機器を選定することで、導入コストを抑えることができます。
パワーコンディショナー評価用の系統模擬電源の構築方法について
系統連系認証前のPCSの評価では、直接系統へ連系できないため、独立した系統模擬電源が必要。これは、交流電源と抵抗負荷で構築され、PCSからの発電電力と交流電源からの電力を抵抗負荷で消費しています。交流電源は周波数や電圧の可変が可能で、簡易的な系統電圧変動のシミュレーションも行えます。
外観図
6905S外観図PDF
6910S外観図PDF
6920S外観図PDF
6930S外観図PDF
6950S外観図PDF
選定・搬入のご注意
機器選定について
- 突入電流や過電流が発生する負荷を接続する際は、瞬時ピーク電流や最大電流値を考慮した製品をご検討ください。
- 定格に近い容量でのご使用は過負荷になりやすいため、稼働時の負荷率は80%程度となる仕様の製品を推奨いたします。
- 製品によって出力電力がワイドレンジとなる機種がございます。この場合、出力可能な電圧、電流に制限が掛かることがございますのでご注意ください。
設置について
- 製品への供給電源はお客様にてご準備ください。（大型機器へ大電力供給を行う場合の配電盤工事など）
- D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
- 入出力線は、短く、太い電線をご準備ください。
- リモートセンス線は、短い電線でご使用ください。また、動作中にリモートセンス線が開放状態とならないようご配慮ください。
- 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
（* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います） - 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。
搬入について
- 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
- 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
- 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
単線結線図
保守サービス
修理・校正のご案内
当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。つばめ準特急校正サービス
対象製品の修理からご返却までを、お預かり後6営業日以内に実施するサービスです。消耗品交換・メンテナンスの実施について
製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
FAQ
以下をクリックしてご覧ください
6900Sシリーズ (2)
交流電源6900Sシリーズにラックマウントキット（Opt.101）はございます。
詳細は製品ページをご覧ください。
