MSG-2060/MSG-2060ATT

MSG-2060/MSG-2060ATT [GNSS Signal Generator]

本体標準価格（税抜）：¥1,370,000～¥1,730,000　／　価格表・オプション情報はこちらをクリック　＞＞

型名	概要	標準価格(税別）
MSG-2060本体	GNSS信号発生器	¥1,370,000
MSG-2060ATT本体	GNSS信号発生器	¥1,730,000
MSG-2060Beidouオプション	GNSS信号発生器	¥470,000

注：価格は予告なく変更される場合がありますので、予めご了承下さい。

概要

本器は、GNSS（Global Navigation Satellite System）の疑似信号を発生する信号発生器です。
(レベル測定用のため、測位測定はできません。)
アメリカのGPS、ロシアのGLONASS、日本のQZSS、IMESを標準で搭載しています。オプションで中国のBeiDouも搭載することができます。
GPS、GLONASS、QZSS、IMES、BeiDou の疑似信号の内、２種類の信号の同時出力が可能です。

特長

カラータッチパネルを採用、パネルでの操作、設定が可能
各衛星番号の設定
出力レベルの設定　（-80～-140dBmまで高速で切換え可能）
CW（無変調波）の出力
リアルタイムクロックの設定
付属のPCアプリケーションソフトウェアを使用しUSBからも操作、設定が可能。

お気軽にお問い合わせください。044-223-7950受付時間 8:30-18:30 [ 土・日・祝日除く ]

仕様

出力
	標準	ATTオプション
出力レベル	-80～-140dBm	-90.0～-149.9dBm
確度	±1.0dB
レベルステップ	1dB	0.1dB
スプリアス出力	第2次高調波 -50dB以下

GNSS
	GLONASS	GPS	QZSS	IMES	BeiDou オプション
周波数	1.5980625GHz ～ 1.605375GHz （L1）	1.57542GHz		1.5754282GHz 又は1.5754118GHz	1.561098GHz
周波数確度	5×10 ⁻⁸以下
周波数ステップ	562.5kHz	-
PRNコード	PR ranging code	37種C/Aコード	5種C/Aコード	10種C/Aコード	B1I Ranging code
PRNコード	（511ビット系列 GOLD符号）	（1023ビット系列GOLD符号）			-
チャンネル	周波数チャンネル -7 ～6	SV1～SV37	SV193～SV197	SV173～SV182	1～37
変調周波数	511kHzクロック	1.023MHzクロック			2.046MHz クロック
データ変調	PR ranging code 同期分周、 50bpsBPSK	C/Aコード同期分周、 50bps、BPSK			QPSK
NAVIデータ	50bpsテストパターン			250bps/50bps	D1:50bps D2:500bps

概要
シリアルインターフェース	USB TYPE B 通信条件: 57600 8ビット、none-parity、stop-1(固定)
パラレルインターフェース	GP-IB
電源電圧	DC7.5V　付属ACアダプタ　(AC90-264V 50/60Hz)

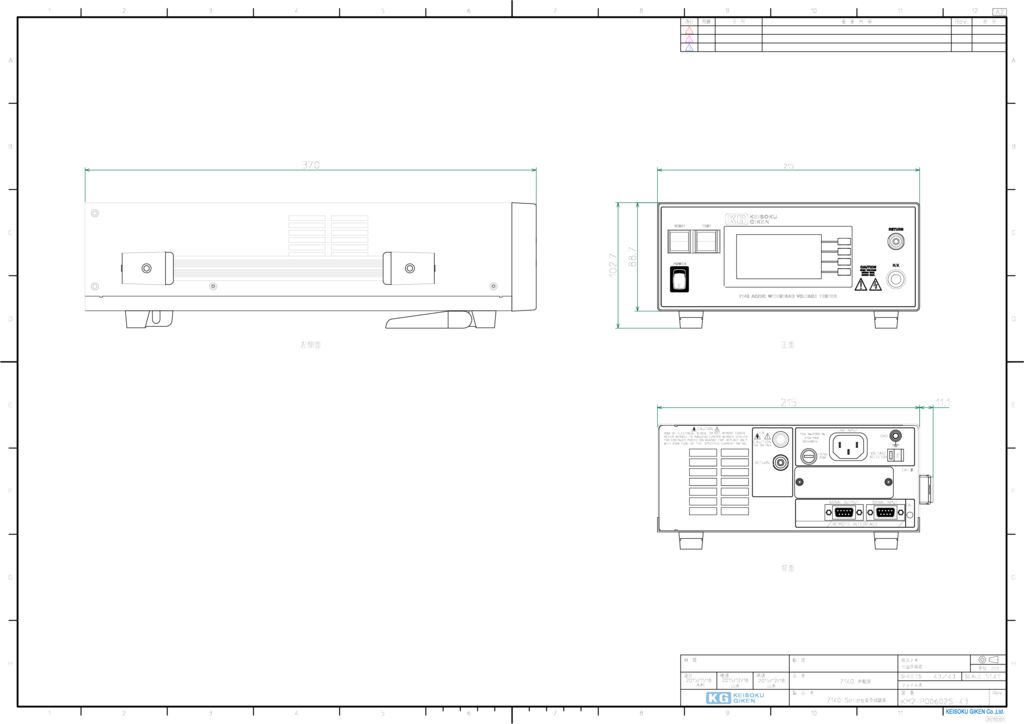

外形寸法(突起物含まず)	210(W)×88(H)×300(D)
重量	約2.4kg(標準時)
動作温度範囲	0～+40℃
性能保証温度範囲	+10℃～+35℃
バッテリーバックアップ機能	設定値と保存データを保持
OS	WindowsXP / Windows7対応
