オシロスコープでリップルノイズ測定する場合、入力抵抗を1MΩから50Ωにインピーダンス整合する必要があります。ただしオシロに内蔵されている抵抗器は0.5W程度しかなく5V以上の電圧を測定した場合、抵抗器が焼損しオシロが破損してしまうことがあります。
当社TRC-50F2は抵抗器と直列にコンデンサを挿入しており、直流分をカットし測定信号のみを伝送するようになっております。

コモンモードノイズを含んだノイズ測定をする上で、コモンモードノイズを物理的に抑制させる方法はいくつかあります。ここでは、プローブを使う上での問題点と弊社DP-100A差動プローブを使うメリットについてご案内いたします。

市販されている広帯域のスキャナ（信号切り替え器、マルチプレクサ）は、信号電送経路のGND側は共通になっているのが一般的です。広帯域特性を実現するためにはGND側を共通にした方が特性を得やすいためですが、多チャンネル出力のスイッチング電源は各出力のGNDが共通でないものが多いため、市販のスキャナでは問題となる場合があります。

スイッチング電源の出力には複数のノイズ成分が含まれており、測定方法によっては全く異なる結果になることがあります。従って、リップルノイズメータやオシロスコープ等で測定する場合は注意が必要ですが、次のような点に注意して測定すれば、より正確な測定結果を得ることができます。

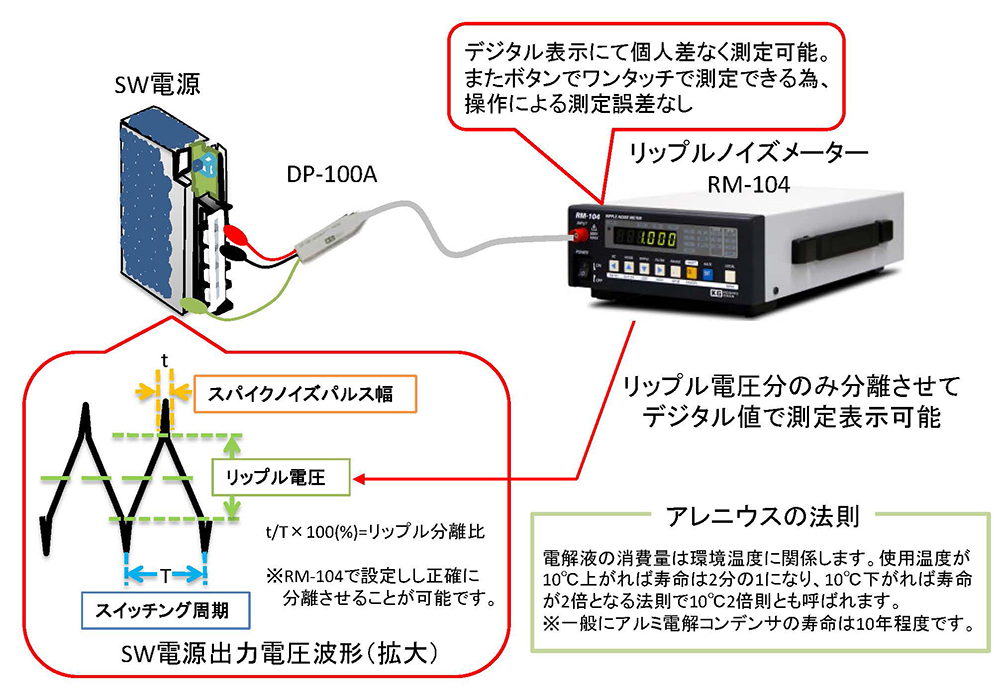

当社のリップルノイズメータは、独自に開発された「パルス幅デューティ比較方式」により、スイッチング電源の複雑なリップルノイズ波形からワンタッチでスイッチングリップルなどを分離し、デジタル測定することが可能となりました。

当社のリップルノイズメータはスイッチングリップルのみを分離して測定することが可能であり、容易に自動化することができます。
