小規模AC/DCコンバータの試験( 基本検査例1)

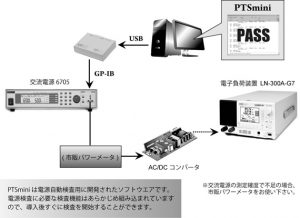

電源自動検査ソフトウェアPTSmini による1CH 出力AC/DCコンバータ検査システムの基本的な構成例をご紹介します。AC入力にはPWM方式プログラマブル交流電源、DC出力にはリッ プルノイズ測定機能を内蔵可能なハイエンド多機能電子負荷装置を使用することによりAC/DCコンバータの入出力静特性試験を容易に行うことが可能となります。
製品情報
| 製品名 | 型名 | 備考 |
|---|---|---|
| 電源自動検査ソフトウェア | PTSmini | |
| プログラマブル交流電源 | 6700 | |
| ハイエンド多機能電子負荷装置 | LN-300A | 500VタイプのLN-300C-G7（￥270,000）も選択可能です。 |
| リップルノイズ測定オプション | RC-02A | 電子負荷単体でリップルノイズ測定が可能となります。 |
| AC/DC コンバータ試験 基本検査例１ 参考価格 | 他にSI費などの付帯費用が必要です。 | |
本アプリケーションに記載された情報は作成発行当時（発行年月日）のものとなりますので、現行としてシリーズ・機種・型式(オプション含む）が変更（後継含め）及び販売終了品による廃型になっているものが含まれておりますので、予めご了承下さい。
本情報はテストソリューションにおけるDUT（供試体）・JIG及び当社製品のアプリケーション構成フローのご参考としてご覧下さい。
