FGを利用したDC電圧変動試験


最近のオシロスコープは波形の観測の他に、波形データとして画像ファイル以外にもCSV形式でデータ保存することが可能です。そのCSV形式のデータを利用することで、観測した波形データを電圧に変換し、簡単に実際に発生しているDC電圧変動を模擬したDC電圧を発生させることが可能です。

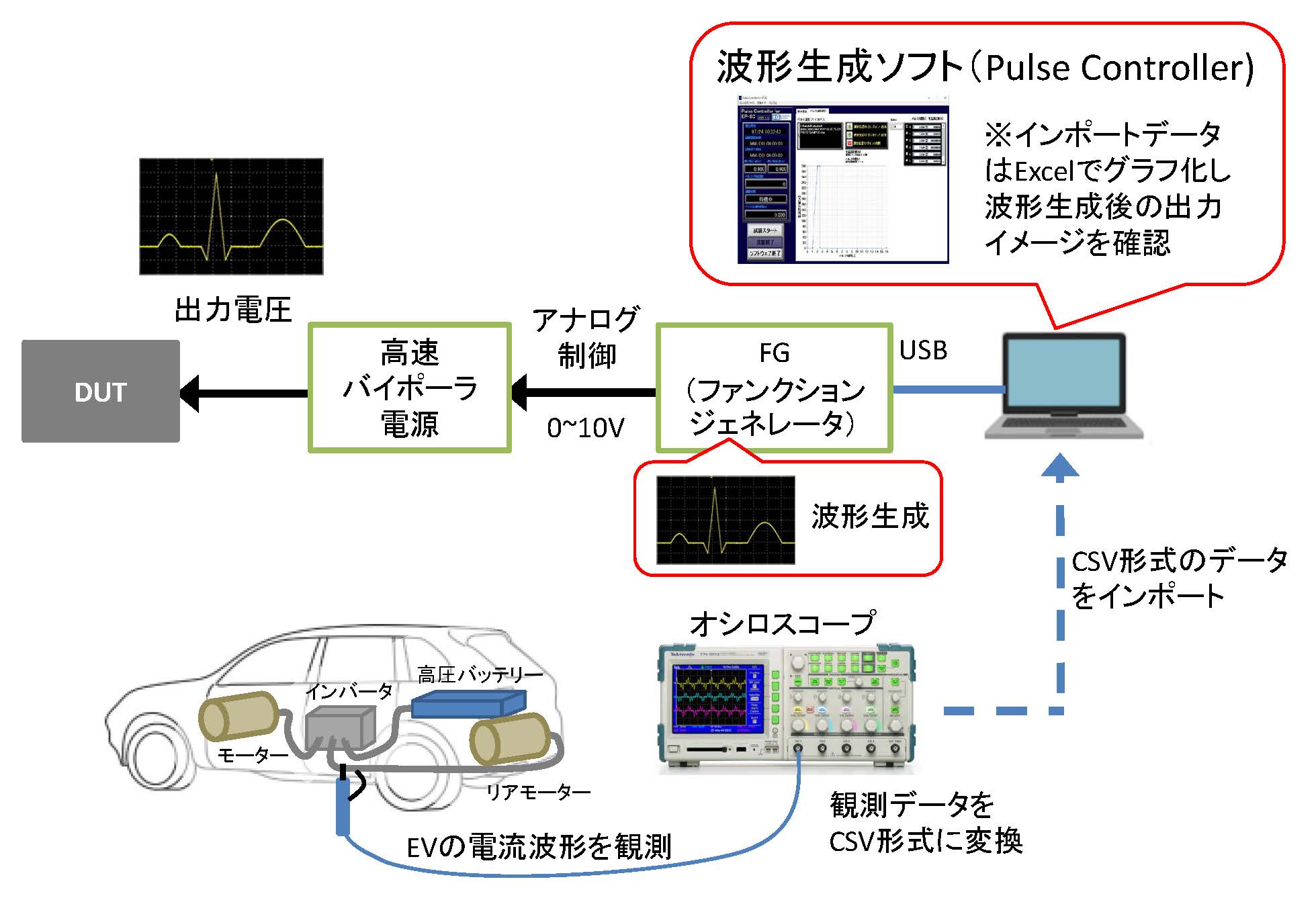

テストイメージ
FGとバイポーラ電源による電圧変動試験方法



※波形生成ソフト「Pulse Controller」に関しては、別途お問い合わせください。
Print Friendly, PDF & Email
製品情報
製品名特長
Pulse Controller
・0.1msec分解能で波形生成が可能。細かい波形生成をすることができます
・設定可能ポイントは10000まで。0~9999999の繰り返し動作の設定が可能です
・FGはエヌエフ回路製を採用。アナログ制御なのでバイポーラ電源は自由に選択できます

*記載されている情報は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。


本アプリケーションに記載された情報は作成発行当時(発行年月日)のものとなりますので、現行としてシリーズ・機種・型式(オプション含む)が変更(後継含め)及び販売終了品による廃型になっているものが含まれておりますので、予めご了承下さい。
本情報はテストソリューションにおけるDUT(供試体)・JIG及び当社製品のアプリケーション構成フローのご参考としてご覧下さい。
