FGを利用した高速DC電流変動試験方法


最近のオシロスコープは波形の観測の他に、波形データとして画像ファイル以外にもCSV形式でデータ保存することが可能です。そのCSV形式のデータを利用することで、観測した波形データを電圧に変換し、簡単に実際に発生しているDC電流変動を模擬したDC電流を発生させることが可能です。通常の直流電源やバイポーラ電源では、ショート状態(極端に負荷インピーダンスが低い場合)では、高速応答はできませんが、専用の高速応答電源を使用することで、10msec以内に大電流の応答を実現が可能です。


テストイメージ

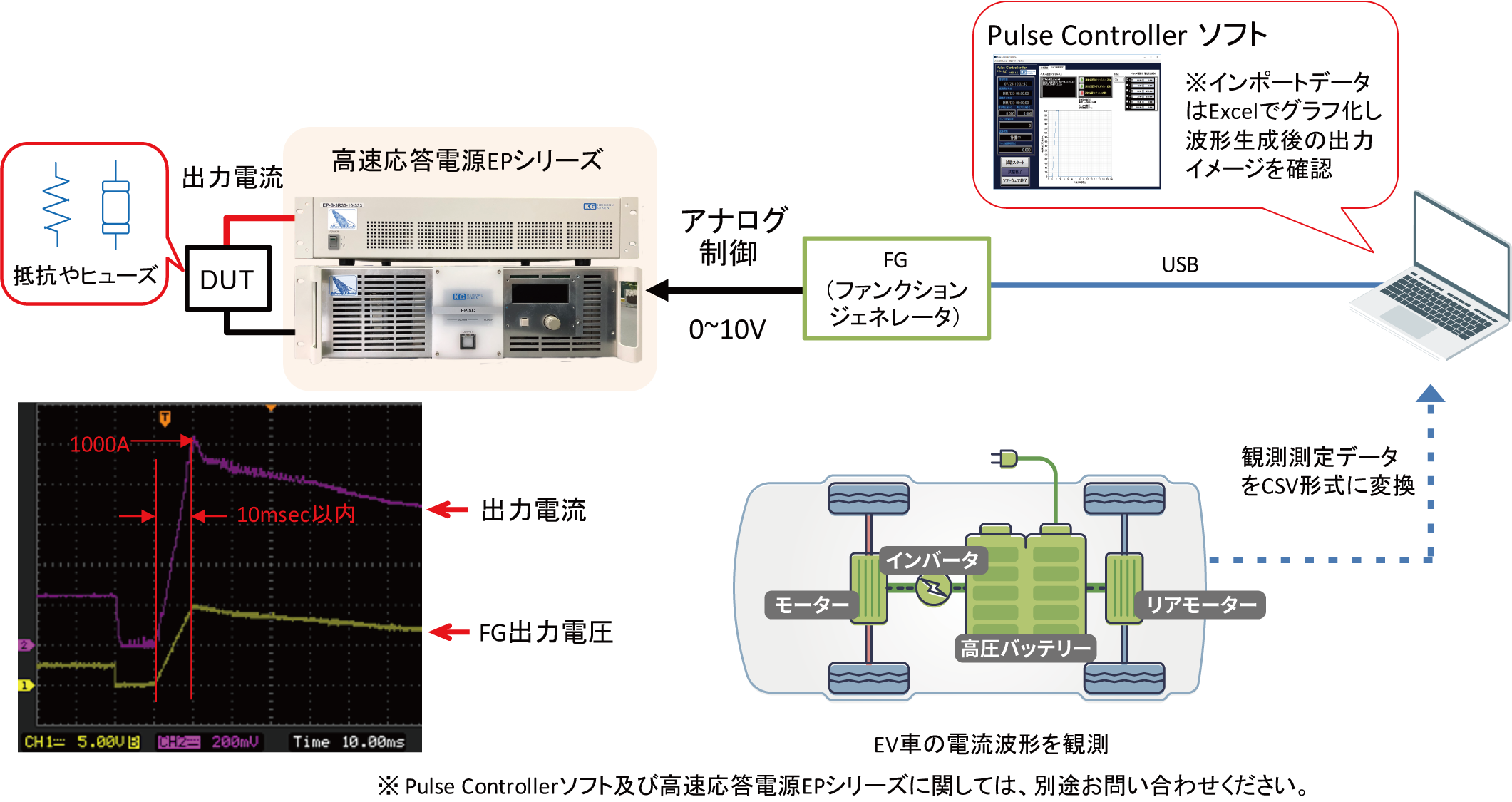

FGと高速応答電源による電流変動試験方法



※ Pulse Controllerソフト及び高速応答電源EPシリーズに関しては、別途お問い合わせください。
