【2023年最新版】リップルノイズ測定の勘所

プロ―ビング

オシロスコープに添付されているプローブは汎用品であるということから、必ずしもリップルノイズ測定に適しているとは言えません。例えば、プローブの先端部分は利便性を考慮して一般的に長めのケーブルが接続されています。この標準プローブをそのまま使用して高周波帯域のノイズを測定した場合、プローブの先端部分のケーブルがループアンテナとして働いてしまい、外覧ノイズの影響を受けて正確な測定ができないことがありますので注意が必要です。この場合は先端部分のケーブル長を最短にしてループを生成しないようにすることで影響を軽減することができます。

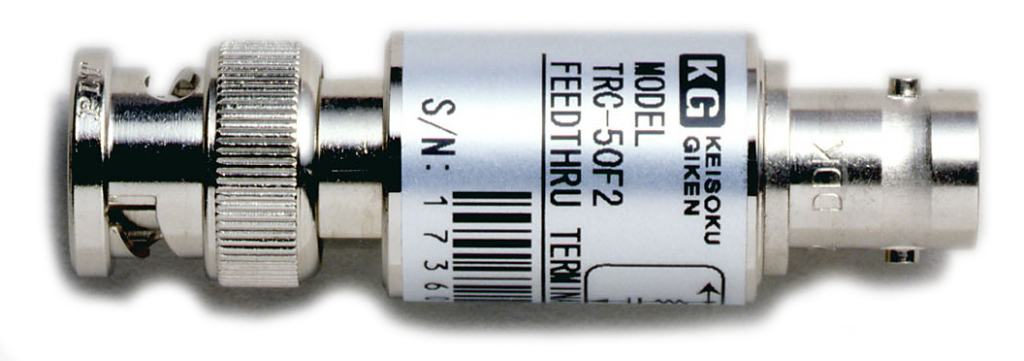

伝送経路のインピーダンス

コモンモードノイズ
