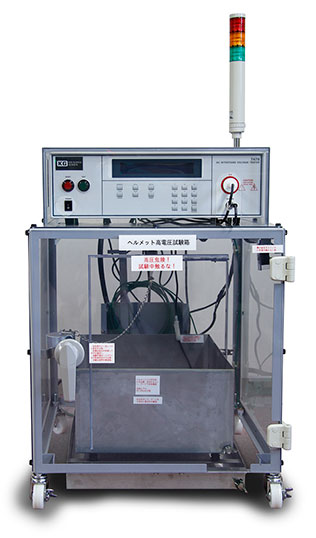

IKシリーズ (HJモデル) 電気用安全帽専用
絶縁保護具自主検査器

電極（TOJ-200）の材質と表面粗さの仕様は以下の通りです。

1. 標準電極の材質及び表面処理
   真鍮
   Ni(3号)メッキ
2. 標準電極（円柱及び球）の表面粗さの仕様
   仕上げ記号 ▽▽（旧JISの表面粗さ記号）

なお、JIS C2110には、
「絶縁破壊に伴う電極表面の損傷を少なくするには、ステンレス鋼製の電極を用いることが望ましい。」と記載されていますが、ステンレス鋼は加工の難易度が上がるため真鍮とメッキを使って電極としています。

油中電極治具装置の電極（TOJ-200)の交換時期を判定する明確な基準はありません。
目視にて電極に著しい摩耗や変色が確認されたり、試験データに異常が見られる時に、お客様のご判断にて交換をお願いします。

油中電極治具装置の電極（TOJ-200）の対応と形状は、以下の様に対応しています。

安全試験器　7470シリーズの連続印可オプションは、ご購入後でも弊社にセンドバックすることによって後から追加することも可能ですが、ご購入時期が2014年11月以前の場合、追加できない可能性があります。
連続印可オプションの追加をご検討されている場合は、弊社までご連絡ください。

各機能については、以下のシリーズにて流用が可能です。
詳細は添付の相関表ならびに各シリーズの取扱説明書をご覧ください。

出力

• PASS： 7470, ESA-A, EST, SE, ESD, 7300, 7630
• FAIL： 7470, ESA-A, EST, SE, ESD, 7300, 7630
• PROCESSING： 7470, ESA-A, EST, SE, ESD, 7300, 7630
• RESET OUT： EST, ESD, 7300, 7630
• START OUT： (ESD), (7300), (7630)

※ START OUT機能について、6, 7ピンを共通COMMONとすれば、上記いずれのシリーズでも流用可能です。

入力

• TEST：　7470, ESA-A, EST, SE, ESD, 7300, 7630
• RESET：　7470, ESA-A, EST, SE, ESD, 7300, 7630
• INTERLOCK： 7470, ESA-A, EST, SE, ESD, 7300, 7630
• Memory： (7470), ESA-A, EST, SE, (ESD), (7300), 7630
• W-P： ESD, 7300

※ 各シリーズによって設定可能なメモリ数が異なる為、注意が必要です。
※ 5, 7ピンを共通COMMONとすれば、ESA-A,7630シリーズの各機能は流用可能です。

安全試験機　747XシリーズでGPIB通信を使って制御を行う場合、コマンドを送ってから次のコマンドを送る時間（コマンドインターバル）は約200ms程度の間隔を設けるようにしてください。

コマンドインターバルが200ms以下の場合、連続的にコマンドを送信するとコマンドエラーが発生する可能性があります。

安全試験器　747Xシリーズで「OUTPUT ERROR」または「FATAL ERROR」が発生した場合、イベントレジスタのビット3（Device Error）が1となります。
イベントレジスタは「*ESR?」コマンドで取得することができます。

※*ESR?コマンドでデータを取得すると、イベントレジスタの値はクリアされます。

• トランスの使用はあるか？
  →本製品のAC入力および高電圧出力それぞれにトランスを使用しています。
• トランスの使用がある場合、絶縁トランスか？絶縁トランスでない場合、ノイズの影響は許容できる範囲内か？
  →入出力ともに絶縁トランスです。
• トランスの1次側と2次側の両方に、過電流保護器（サーキットブレーカ、サーキットプロテクタなど）を設置しているか？
  →[出力側] 過電流保護器は設置していません。 検出回路とファームウェアで過電流を検知し、出力自体を停止します。
  →[入力側] 入力トランスの1次側にヒューズが付いています。

近年では電子機器により高い安全性が求められており、工場から出荷される前に何らかの安全試験に合格しなければなりません。最も一般的な安全試験は耐電圧試験で、試験電圧は5kVなどの高圧となります。工場の繁忙期には作業者の不注意などにより作業者が高電圧に触れることも考えられます。そのような場合、作業者に重大なダメージを与え、場合によっては生命に関わる危険もあります。弊社の安全試験器はこのような危険から作業者を保護するため、スマートGFIという機能を持っています。試験中に被試験物のアースからグラウンドに対して余分な電流が450μA以上流れるとスマートGFI回路がこれを検出し、作業者の安全確保のために速やかに高圧を遮断します。

メモリ間で一度出力がOFFしてしまいますが、メモリ機能を使用する事で連続して試験する事は可能です。

メモリは50個有り、それぞれに以下の設定ができるようになっています。
Voltage　・・・　設定電圧
Ramp-Up Time　・・・　出力OFFから設定電圧になるまでの時間　
Dwell Time　・・・　設定電圧を印加する時間
Ramp-Down Time　・・・　設定電圧から出力OFFするまでの時間
Connect　・・・　試験終了後、次のメモリを自動的に実行する。
(一部省略)

Connect設定を”ON”にする事で、連続的に試験が可能になります。

階段状に電圧を設定(出力をOFFせず、次の設定電圧を印加)するような試験が必要な場合、オプションにより対応することができます。詳しくは弊社営業部までお問い合わせ下さい。

超高圧試験器 7473 / 7474とも、以下の方法で各種設定を”工場出荷状態”に戻すことが出来ます。
※初期設定状態にすると、現在メモリーに記憶されている各種パラメータもリセットされてしまいますのでご注意下さい。

方法：　
ここでは例として、7474を”工場出荷状態”にしてみます。7473も同じ動作となります。

1. フロントパネル左側の電源スイッチを”OFF”にします。
2. フロントパネル右側にある10キーの”1″と”0″を押下たまま、電源スイッチを”ON”にします。
3. 表示パネルに下記のような表示がされます。
   Set Defaults?
   SETUP=Yes EXIT=No
4. リセット実行であれば”SETUP”キーを押します。キャンセルであれば、”EXIT”キーを押します。
5. リセット実行すると表示パネルが再起動し下記のような表示がされます。
   　 EXTECH
   　　Model:7474 Ver:1.14
   　　Verについては納入時期により異なります。
6. その後、通常画面に戻り、リセット動作は完了します。

「PLC REMOTE」の設定をご確認ください。SYSTEMキーを押す事でご確認頂けます。
これがONとなっている場合は、製品の後面にある「SIGNAL INPUT」で試験の開始・停止を制御する動作となります。
前面のTESTボタンは無効となります。
これをOFFとする事で、前面のTESTボタンを使用する事が可能になります。

1. 電子負荷の電源がOFFになっていることを確認します。
2. フロントパネルのテンキーの0キーと1キーを押しながら電源を投入します。
3. 747ｘシリーズは Load Defaults?　と表示され Yesキーを押すと再起動します。

初期化を行うとすべての設定情報が消去されます。 GPIBカード等が挿入されている場合、アドレスも初期化され8番になります。

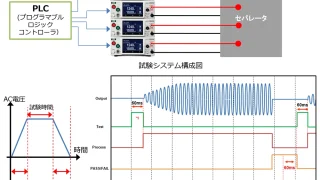

7470シリーズは、PLCリモート制御とリモートコマンド制御を同時に使うことができます。

例えばPLCリモートで試験を開始した後、リモートコマンドの「TD?」で安全試験器の測定値をPCなどに取り込むことができます。

※PLCリモート制御を使うときは、安全試験器のPLCリモートの設定をONにしておく必要があります。
※リモートコマンドを使うには、USB＆RS-232CインターフェースオプションやGPIBインタフェースをオプションとして追加して いただく必要があります。

出張校正は対応しておりません。機器を送付して頂き、弊社内での校正となります。

校正に関する詳細は、こちらの専用ページをご覧ください。

校正周期についてはユーザー様で決定して頂いております。
半年周期から2年周期など様々ですが、1年周期とされているユーザー様が多いです。

交流電源　安全試験器の全ての製品において、PCB(Poly Chlorinated Biphenyl)が含まれている部品は使われていません。
従って、PCBは含まれていません。

クランプコア（LC-120）はRoHSに対応しています。

※RoHS…電子・電気電子機器に含まれる特定有害物質の使用制限に関する指令です。

標準添付されているテストケーブルの型名と詳細（ケーブル太さ・長さ）は以下の通りです。

• High Volt　型名：1142


• Return　型名：1144



Ramp-HiとはRamp-Up時間の間、電流上限設定値を無視する機能です。機種によってはRamp-HiをON,OFFだけでなく、電流設定することも可能です。

Ramp-Hiによって設定された電流値はRamp-Up時間の間のみ有効な電流上限設定値です。
Ramp-Up時間の間は通常の電流上限設定値は無視されます。
Ramp-Up時間の間にRamp-Hiによって設定された電流値に到達した場合、”Ramp-Hi”というメッセージが表示されます。

治具がGNDアースから電気的に絶縁が確認できているはずなのにGND Faultが表示される場合は、治具又はプローブ線とGNDアース間の浮遊容量による影響が考えられます。
治具やプローブ線は机にたらさず、ガイシなどを使用してGNDアースから完全に浮かして浮遊容量を小さくしてください。
また、Hi側のプローブ線とReturn側のプローブ線は十分に離し、なるべく直線状に配置してください。

• GND Faultになる漏洩電流(画像:Ignd)のしきい値
  7400シリーズ：450μA
  SEシリーズ：0.5～5mAの間でプログラム可能

※リターン側の漏洩電流は測定されません。

Charge-Lo機能はテストケーブルがDUTに確実に接続されていることを、試験前に確認する機能です。
容量性DUTの場合、DC耐電圧試験では電圧印加直後に充電電流が流れます。もし、充電電流が設定よりも低い場合は、テストケーブルがDUTに確実に接続されていない可能性があります。

Charge-Lo値（充電電流値）を取得し自動で設定することができます。（Auto Set機能）
Auto Set機能実行時、Ramp-upに大きな値を設定していると十分な電圧が出力されないため、充電電流が検出されないことがあります。
その場合は、Ramp-upを最小値にしてAuto Set機能を実行してください。

安全試験器7474シリーズで「RD?」コマンドなどを送信した時に帰ってくるステータスの種類です。

取得できるステータス
　　　Abort
　　　Pass
　　　LO-Limit
　　　HI-Limit
　　　Short
　　　BreakDown
　　　Arc-Fail
　　　GND-Fault

7470シリーズの本体内部には電池（リチウム電池、ボタン電池など）は使用されていません。
