- コンパクトな筐体(幅280mm、質量約8kg)
- ほとんどの操作は本体中心にある大型ロータリーノブを介して行うため、非常に簡単で直観的なシンプル操作
- WindowsPCを用いたリモートコントロールが可能(オプション)
コンパクト安全規格試験器「440シリーズ」は、コンパクトな筐体(幅280mm、質量約8kg)に、4in1(AC/DC耐電圧、絶縁抵抗、アース導通)を搭載した安全規格試験器です。簡単に安全規格試験自動検査システムの構築をすることが出来ます。
¥528,000 ~ (本体標準価格・税抜)
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ特長
コンパクトな筐体に4-IN-1の機能を搭載
AC/DC 耐電圧、絶縁抵抗、アース導通機能を搭載。試験規格の要件のほとんどカバーした仕様です。
型名 | AC耐電圧 | DC耐電圧 | 絶縁抵抗 | アース導通 |
---|---|---|---|---|
446 | 5kV, 20mA | 6kV, 5mA | 1kV,1000MΩ | 40A,600mΩ,AC8V |
448 | 5kV, 100mA | 6kV, 10mA |

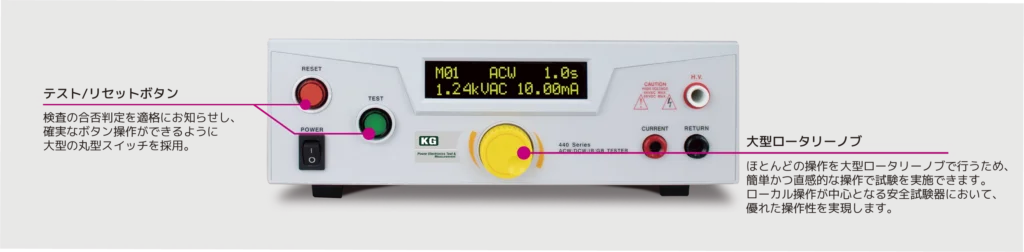

簡単操作!大型ロータリーノブを採用
ほとんどの操作は本体中心にある大型ロータリーノブを介して行うので非常に簡単で直観的なシンプル操作で試験を行うことができ、ローカルでのご使用が多い安全試験器の操作性が向上します。
20個のプログラマブルメモリを標準搭載
20個の内蔵プログラマブルメモリを標準搭載。メモリ間の接続をすることにより、最大20テストパターンの連続試験や20個の設定パラメータ値のメモリリコールが可能です。
アース導通試験用の自動オフセット機能を標準搭載
mΩ単位の自動オフセット機能を搭載。事前に使用するケーブル抵抗値をオフセット設定することで、4端子法を用いることなく高精度に接地抵抗測定が可能です。
USBインターフェースをオプションで準備
USBインターフェース(オプション)を追加実装することで、WindowsPCを用いたリモートコントロールが可能です。簡単に安全規格試験自動検査システムの構築をすることが出来ます。
仕様
型名 | 264 | 266 | ||
---|---|---|---|---|
低抵抗試験(保護導通試験) 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||
AC出力 | 出力容量 | 40 A / 600 mΩ / 8 V | 60 A / 600 mΩ / 12 V | |
出力電流範囲 | 3.0~40.0 A | 3.0~60.0 A | ||
設定分解能 | 0.1 A | |||
出力周波数 | 50 Hz/60 Hz ±0.1 %, ユーザー選択可能 | |||
設定確度 | ±(2 % of setting +0.1A) | |||
出力電圧 | 8 V (固定) | 12 V (固定) | ||
最大負荷 | 3.0~10.0 A / 0~600 mΩ, 10.1~30.0 A / 0~200 mΩ, 30.1~40.0 A / 0~150 mΩ | 3.0~15.0 A / 0~600 mΩ, 15.1~30.0 A / 0~200 mΩ, 30.1~60.0 A / 0~150 mΩ | ||
オフセット | 設定範囲 | 0~100 mΩ | ||
分解能 | 1 mΩ | |||
設定確度 | ±(2 % of setting +2 mΩ) | |||
電流測定 | 電流測定範囲 | 0.0~40.0 A | 0.0~60.0 A | |
分解能 | 0.1 A | |||
測定確度 | ±(3 % of reading +0.1 A) | |||
抵抗測定 | 抵抗測定確度 | 0~600 mΩ | ±(3 % of reading +3 mΩ) for 3~5.9 A, ±(2 % of reading +2 mΩ) for 6~40 A | ±(3 % of reading +3 mΩ) for 3~5.9 A, ±(2 % of reading +2 mΩ) for 6~60 A |
分解能 | 1 mΩ | |||
時間機能 | 立上り時間 | 設定範囲 | 0.1 s (固定) | |
設定確度 | ±0.05 s | |||
試験時間 | 設定範囲 | 0, 0.5~240.0 s (0=連続) | ||
分解能 | 0.1 s | |||
設定確度 | ±(0.1 % +0.05 s) | |||
その他の機能 |
||||
メモリ | 最大5メモリ | |||
セキュリティー | Run Only Mode(RUN) - テストパラメータおよびメモリロケーションへのアクセスを制限 Memory Mode(MEM)- テストパラメータの変更を制限、メモリロケーションへのアクセスを許可 |
|||
校正 | 内蔵プログラムと外部測定器により可能 | |||
電圧降下表示 | 抵抗測定の代わりに電圧降下を表示 (オプション) | |||
インターフェース |
||||
USB | ハードウェア | USB ソケットB タイプ (オプション) | ||
ターミネータ | 受信時LF、送信時LF | |||
PLCリモートコントロール | 入力: テスト、リセット、インターロック | |||
出力: 合格、不合格、試験中 | ||||
一般仕様 |
||||
供給電源 | 入力定格 | 単相2線 | ||
入力電圧/周波数 | AC 100~120 Vrms/AC 200~240 Vrms ±10 %, 50 Hz/60 Hz ±5 % | AC 100~240 Vrms ±10 %, 50 Hz/60 Hz ±5 % | ||
入力電力 | 最大負荷時 | 850 VA以下 | 1000 VA以下 | |
入力電流 | 最大負荷時 | 10 A (AC 10 A / 250 V Slow-Blow) | 12 A (AC 12 A / 250 V Slow-Blow) | |
質量 | 本体のみ | 約 4.2 kg | 約 9.2 kg | |
外形寸法 (W×H×D) | 215 × 88 × 300 mm | 430 × 132 × 300 mm | ||
環境条件 | 動作環境 | 屋内使用 | ||
動作温度 | 0 ℃~ +40 ℃ | |||
動作湿度 | 20 % RH~85 % RH(結露なし) | |||
保存温度 | -20 ℃~ +60 ℃ | |||
保存湿度 | 20 % RH~85 % RH(結露なし) | |||
高度 | 2000 m 以下 | |||
冷却方式 | ファンによる強制空冷 | |||
耐電圧 | 入力-出力間 | AC 1500 V、1 分間印加で異常なし | ||
入力-FG間 | AC 1500 V、1 分間印加で異常なし | |||
絶縁抵抗 | 入力-FG間 | DC 500 V、30 MΩ 以上 | ||
付属品 |
||||
取扱説明書 | × 1 | |||
電源ケーブル | × 1 | |||
ヒューズ | × 1 (264:10 A, 266:12 A) | |||
インターロック解除コネクタ | × 1 (品番:38075) | |||
電流テストケーブル | × 1 (品番:99-10724-01) | × 1 (品番:40406) | ||
電流リターンケーブル | × 1 (品番:99-10725-01) | × 1 (品番:99-10238-01) | ||
USBケーブル | × 1 (品番:39066) (オプション03付与時) | |||
オプション |
||||
Code | 01 | Rear Output | ||
03 | Activate USB Port | |||
09 | Display Voltage Drop | |||
※モデルオプションラベルについて |
||||
本機のリアパネルには、オプションコードが記載されたラベルがあります。 例えば、オプションコードは次のように表示されます。 | option 01 → OPT: 01 option 01 と 02 → OPT: 0102 |
|||
※オプション09 - について |
||||
このオプションをインストールすると、試験器は測定された抵抗ではなく、負荷全体の電圧降下を表示します。 電圧の上限値、下限値、およびオフセットを編集するために、新しいテストパラメータとコマンドを使用できます。 本オプションが機器に装着されている場合、以下の仕様表が適用されます。 |
||||
型名 | 264 | 266 |
||
オプション09 Display Voltage Drop 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||
オフセット | 設定範囲 | 0.00~4.00 V | 0.00~6.00 V | |
分解能 | 0.01 V | |||
設定確度 | ±(2 % of setting +2 counts) | |||
電圧設定 | 設定範囲 | 0.00~6.00 V (3.0~40.0 A) | 0.00~9.00 V (3.0~60.0 A) | |
分解能 | 0.01 V | |||
設定確度 | ±(2 % of setting +2 counts) | |||
時間機能 | 試験時間 | 設定範囲 | 0, 0.5~240.0 s (0=連続) | |
分解能 | 0.1 s | |||
設定確度 | ±(0.1 % of setting +0.05 s) | |||
電流測定 | 電流測定範囲 | 0.0~40.0 A | 0.0~60.0 A | |
分解能 | 0.1 A | |||
測定確度 | ±(3 % of reading +1 count) | |||
電圧測定 | 電流測定範囲 | 0.0~40.0 A | 0.0~60.0 A | |
分解能 | 0.01 V | |||
測定確度 | ±(2 % of reading +2 counts) | ±(3 % of reading +3 counts) for 3~5.9 A, ±(2 % of reading +2 counts) for 6~60 A |
標準価格(税抜):¥528,000 ~ ¥668,000
型名 | 446 | 448 | ||
---|---|---|---|---|
AC 耐圧試験 | ○ | ○ | ||
DC 耐圧試験 | ○ | ○ | ||
絶縁抵抗試験 | ○ | ○ | ||
低抵抗試験(保護導通試験) | ○ | ○ | ||
AC 耐圧試験 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||
AC出力 | 最大定格出力容量 | 5 kV / 20 mA | 5 kV / 99.99 mA | |
出力電圧範囲 | 0~5.00 kV | |||
出力電圧設定分解能 | 0.01 kV | |||
出力電圧設定確度 | ±(2 % of setting +5V) | |||
出力周波数 | 50 Hz/60 Hz ±0.1 %, ユーザー選択可能 | |||
出力波形 | 正弦波、クレストファクター = 1.3~1.5 (出力電圧 > 300 V) | |||
負荷変動・出力電圧安定度 | ±(1 % of output +5 V)、無負荷から全負荷にて | |||
出力方式 | PWMスイッチング - 昇圧トランス | |||
AC測定 | 電圧測定確度 | 0.00~6.00kV | 0.5 kV以上: ±(1.5 % of reading) / 0.5kV未満: ±(1.5 % of reading +1 counts) | |
電圧測定分解能 | 0.01 kV | |||
電流測定確度 | 0.10~20.00 mA | ±(2 % of reading +2 counts) | ─ | |
0.10~99.99 mA | ─ | ±(2 % of reading +2 counts) | ||
電流測定分解能 | 0.10~20.00 mA | 0.01 mA | ─ | |
0.10~99.99 mA | ─ | 0.01 mA | ||
時間機能 | 立上り時間 | 設定範囲 | 0.2~180 s | |
分解能 | 0.1 s | |||
設定確度 | ±(0.1 % of setting +0.05 s) | |||
試験時間 | 設定範囲 | 0, 0.2~60.0 s (0=連続) | ||
分解能 | 0.1s | |||
設定確度 | ±(0.1 % of setting +0.05 s) | |||
DC 耐圧試験 仕様 |
||||
DC出力 | 最大定格出力容量 | 6kV / 5 mA | 6kV / 10 mA | |
出力電圧範囲 | 0~6.00 kV | |||
出力電圧設定分解能 | 0.01 kV | |||
出力電圧設定確度 | ±(2 % of setting +5V) | |||
出力リップル | 6 kV/5 mA 抵抗負荷に於いて5 %未満 | 6 kV/10 mA 抵抗負荷に於いて5 %未満 | ||
負荷変動・出力電圧安定度 | ±(1 % of output +5 V)、無負荷から全負荷にて | |||
出力方式 | PWMスイッチング - 昇圧トランス | |||
DC測定 | 電圧測定確度 | 0.00~6.00 kV | 0.5 kV以上: ±(1.5 % of reading) / 0.5kV未満: ±(1.5 % of reading +1 counts) | |
電圧測定分解能 | 0.01 kV | |||
電流測定確度 | 0.02~5.00 mA | ±(2 % of reading +2 counts) | ─ | |
0.02~10.00 mA | ─ | ±(2 % of reading +2 counts) | ||
電流測定分解能 | 0.02~5.00 mA | 0.01 mA | ─ | |
0.02~10.00 mA | ─ | 0.01 mA | ||
時間機能 | 立上り時間 | 設定範囲 | 0.2~180 s | |
分解能 | 0.1 s | |||
設定確度 | ±(0.1 % of setting +0.05 s) | |||
試験時間 | 設定範囲 | 0, 0.2~60.0 s (0=連続) | ||
分解能 | 0.1s | |||
設定確度 | ±(0.1 % of setting +0.05 s) | |||
放電時間 | < 50 ms 無負荷時※1 | < 50 ms 無負荷時※2 | ||
絶縁抵抗試験 仕様 |
||||
DC特性 | 最大定格出力容量 | 1 kV / 1 GΩ | ||
出力電圧範囲 | 100~1000 V | |||
設定分解能 | 1 V | |||
設定確度 | ±(2 % of setting +5 V) | |||
DC測定 | 電圧測定確度 | 100~1000 V | ±(1.5 % of reading +5 V) | |
電圧測定分解能 | 1 V | |||
抵抗設定 | 抵抗設定範囲 | 0, 1~1000 MΩ | ||
抵抗設定分解能 | 1 MΩ | |||
抵抗測定 | 抵抗測定範囲 | 1~1000 MΩ | ||
抵抗測定分解能 | 0.1 MΩ / 0.01 MΩ | |||
抵抗測定確度 | 出力 100 V - 499 V : ±(7 % of reading +2 counts) 出力 500 V~1000 V : ±(3 % of reading +2 counts) |
|||
時間機能 | 立上り時間 | 設定範囲 | 0.1 or 2.0 s | |
分解能 | 0.1 s | |||
設定確度 | ±(0.1 % of setting +0.05 s) | |||
遅延時間(試験時間) | 設定範囲 | 0, 0.5~999.9 s (0=連続) | ||
分解能 | 0.1 s | |||
設定確度 | ±(0.1 % of setting +0.05 s) | |||
低抵抗試験(保護導通試験) 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||
AC出力 | 出力容量 | 40 A / 600 mΩ / 8 V | ||
出力電流範囲 | 1.0~40.0 A | |||
設定分解能 | 0.1 A | |||
出力周波数 | 50 Hz/60 Hz ±0.1 %, ユーザー選択可能 | |||
設定確度 | ±(2 % of setting +2 counts) | |||
出力電圧 | 8 V (固定) | |||
最大負荷 | 1.0~10.0 A / 0~600 mΩ, 10.1~30.0 A / 0~200 mΩ, 30.1~40.0 A / 0~150 mΩ | |||
オフセット | 設定範囲 | 0~100 mΩ | ||
分解能 | 1 mΩ | |||
設定確度 | ±(2 % of setting +2 counts) | |||
電流測定 | 電流測定範囲 | 0.0~40.0 A | ||
分解能 | 0.1 A | |||
測定確度 | ±(3 % of reading +1 counts) | |||
抵抗設定 | 抵抗設定確度 | 0~150 mΩ | ±(2 % of setting +2 counts) (30.1~40.0 A) | |
0~200 mΩ | ±(2 % of setting +2 counts) (10.1~30.0 A) | |||
0~600 mΩ | ±(2 % of setting +2 counts) (1.0~10.0 A) | |||
分解能 | 1 mΩ | |||
抵抗測定 | 分解能 | 1 mΩ | ||
測定確度 | ± (3 % of reading + 3 counts) for 1 - 5.9A, ± (2 % of reading + 2 counts) for 6 - 40A |
|||
時間機能 | 立上り時間 | 設定範囲 | 0.1~0.4 s (固定) (0~250mΩ = 0.1 s, 251~300mΩ = 0.2 s, 301~450mΩ = 0.3 s, >450mΩ = 0.4 s) |
|
分解能 | 0.1 s | |||
設定確度 | ±0.05 s | |||
試験時間 | 設定範囲 | 0, 0.1~240.0 s (0=連続) | ||
分解能 | 0.1 s | |||
設定確度 | ±0.05 s | |||
その他の機能 |
||||
メモリ | 最大20メモリ | |||
セキュリティー | Run Only Mode(RUN), Memory Mode(MEM) | |||
校正 | 内蔵プログラムと外部測定器により可能 | |||
インターフェース |
||||
USB | ハードウェア | USB ソケットB タイプ (オプション) | ||
ターミネータ | 受信時LF、送信時LF | |||
PLC リモートコントロール | 入力: テスト、リセット、インターロック、ファイル呼出1~6 | |||
出力: 合格、不合格、試験中 | ||||
一般仕様 |
||||
供給電源 | 入力定格 | 単相2線 | ||
入力電圧/周波数 | AC 100~120 Vrms/AC 200~240 Vrms ±10 %, 50 Hz/60 Hz ±5 % | |||
入力電力 | 最大負荷時 | 850 VA以下 | 1300 VA以下 | |
入力電流 | 最大負荷時 | 10 A (AC 10 A / 250 V Slow-Blow) | 15 A (AC 15 A / 250 V Slow-Blow) | |
質量 | 本体のみ | 約 8 kg | 約 24 kg | |
寸法 (W×H×D) | 280 × 89 × 400 mm | 430 × 132 × 400 mm | ||
環境条件 | 動作環境 | 屋内使用 | ||
動作温度 | 0 ℃~ +40 ℃ | |||
動作湿度 | 20 % RH~85 % RH(結露なし) | |||
保存温度 | -20 ℃~ +60 ℃ | |||
保存湿度 | 20 % RH~85 % RH(結露なし) | |||
高度 | 2000 m 以下 | |||
冷却方式 | ファンによる強制空冷 | |||
耐電圧 | 入力-出力間 | AC 1500 V、1 分間印加で異常なし | ||
入力-FG間 | AC 1500 V、1 分間印加で異常なし | |||
絶縁抵抗 | 入力-FG間 | DC 500 V、30 MΩ 以上 | ||
付属品 |
||||
取扱説明書 | × 1 | |||
電源ケーブル | × 1 | |||
ヒューズ | × 1 (446:10 A, 448:15 A) | |||
インターロック解除コネクタ | × 1 (品番:38075) | |||
高圧テストケーブル | × 1 (品番:04040A-08) | |||
高圧リターンケーブル | × 1 (品番:99-10866-01) | |||
電流テストケーブル | × 1 (品番:99-10865-01) | |||
USBケーブル | × 1 (品番:39066) (オプション03付与時) | |||
オプション |
||||
Code | 01 | Rear Output | ||
03 | Activate USB Port | |||
※モデルオプションラベルについて | 本機のリアパネルには、オプションコードが記載されたラベルがあります。例えば、オプションコードは次のように表示されます。 option 01 → OPT: 01 option 01 と 02 → OPT: 0102 |
※1放電時間 < 200 ms 容量性負荷時 (1 uF < 1 kV, 0.75 uF < 2 kV, 0.5 uF < 3 kV, 0.08 uF < 4 kV, 0.04 uF < 5 kV, 0.015 uF < 6 kV)
※2放電時間 < 100 ms 容量性負荷時 (1 uF < 1 kV, 0.75 uF < 2 kV, 0.5 uF < 3 kV, 0.08 uF < 4 kV, 0.04 uF < 5 kV, 0.015 uF < 6 kV)
アプリケーション
絶縁材料評価に最適。pAクラスの分解能をもった直流耐電圧試験器
一般的なDC耐電圧試験器は微小電流の測定に限界がある一方、「7800シリーズ」は最大6000Vの出力と0.1nAの分解能で、精密な絶縁性の評価や検査が可能です。
マルチメーターの可聴式導通試験のように使用可能な軽量・可搬型アース導通試験器
従来のアース導通試験は手間と時間がかかっていましたが、小型・軽量の試験器『3240』は、オプションの追加により、ボタンを押している間だけ電流を出力し、設定範囲内でのみアラーム音を鳴らすことで、音で合格を判断できます。これにより、複数のポイントを直感的に試験することが可能になります。
部品の耐電圧評価に最適なガンタイプ、軽量・可搬型耐電圧試験器
ガンタイプのテストプローブは、トリガボタンを押さない限り電極が露出しない安全な構造で、DUTとの安全な接触が可能です。これにより、耐電圧試験を安全かつ直感的に実施でき、複数ポイントでの絶縁耐力の測定が容易になります。
電気用品安全法(PSE)の絶縁耐力試験に最適な軽量・可搬型耐電圧試験器
中古家電や輸入電気製品の販売増加に伴い、国内販売には電気用品安全法に基づく絶縁耐力試験が必要です。一般的な耐電圧試験器は大きくて重いため、保管や移動が難しいですが、SCI295はクラス最小・最軽量で、保管や持ち運びが簡単に行える耐電圧試験器です。
超音波診断装置向けIEC60601-1規格試験のワンストップ検査方法
医療機器向けのIEC60601-1規格試験には、漏れ電流、アース導通、耐電圧などの項目があり、それぞれに対応する試験器が必要です。超音波診断装置は複数の試験ポイントがあるため、切り替えが必要です。MedTESTシステムは、これらの試験を一体化した試験器と切り替え可能なスキャナを使用し、プログラム運転で全ての試験を自動化して効率的に実施できます。
機器選定・使用時のご注意
機器選定・使用時のご注意
- 高電圧を発生させる計測器をご選定いただく際には、被試験物(D.U.T.)の耐電圧に適した製品をお選びください。
- 大電流を通電する計測器を選定の際は、短く、太い電線をご準備ください。
- D.U.T(被試験物)と製品との距離はノイズの影響があるため、可能な限り近い距離でご使用ください。
- 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 安全試験器は高電圧電源とは異なり、基本的に耐電圧試験をはじめとする安全試験を対象とした短時間・非連続使用を前提とした設計となっております。
- 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。
