440前面
  • 440前面

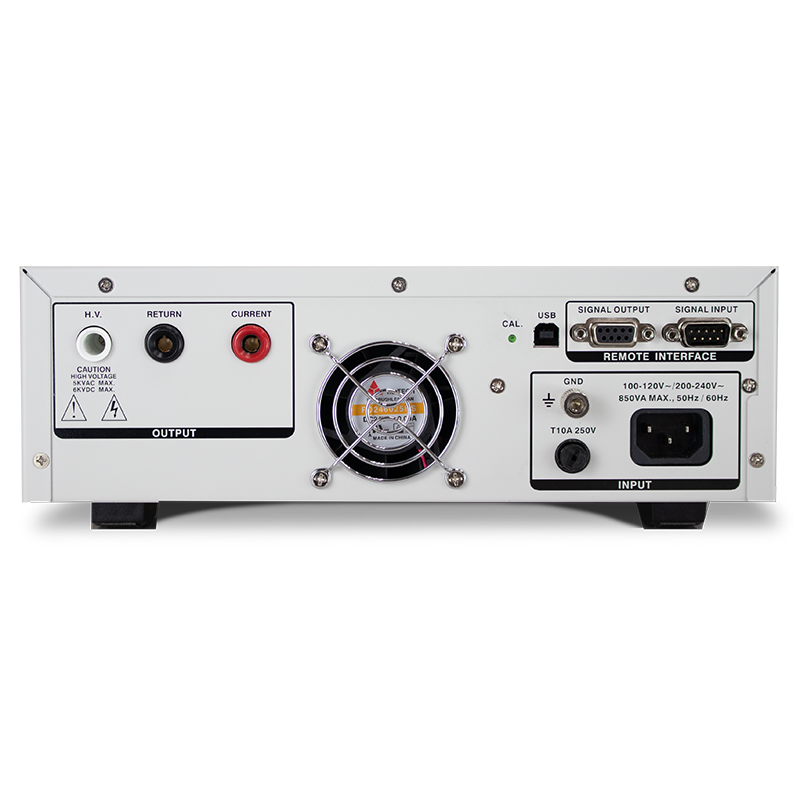

  • 440背面
  • コンパクトな筐体(幅280mm、質量約8kg)
  • ほとんどの操作は本体中心にある大型ロータリーノブを介して行うため、非常に簡単で直観的なシンプル操作
  • WindowsPCを用いたリモートコントロールが可能(オプション)

コンパクト安全規格試験器「440シリーズ」は、コンパクトな筐体(幅280mm、質量約8kg)に、4in1(AC/DC耐電圧、絶縁抵抗、アース導通)を搭載した安全規格試験器です。簡単に安全規格試験自動検査システムの構築をすることが出来ます。

¥528,000 (本体標準価格・税抜)

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
  • arrow特長
  • arrow仕様
  • arrow価格
  • arrow製品カタログ
  • arrowアプリケーション
  • arrow外観図
  • arrow機器選定・使用時のご注意
  • arrow保守サービス

製品情報
【以下のプルダウンからお選びください】




特長

コンパクトな筐体に4-IN-1の機能を搭載

AC/DC 耐電圧、絶縁抵抗、アース導通機能を搭載。試験規格の要件のほとんどカバーした仕様です。

型名 AC耐電圧 DC耐電圧 絶縁抵抗 アース導通
446 5kV, 20mA 6kV, 5mA 1kV,1000MΩ 40A,600mΩ,AC8V
448 5kV, 100mA 6kV, 10mA
4-IN-1

簡単操作!大型ロータリーノブを採用

ほとんどの操作は本体中心にある大型ロータリーノブを介して行うので非常に簡単で直観的なシンプル操作で試験を行うことができ、ローカルでのご使用が多い安全試験器の操作性が向上します。

大型ロータリーノブを採用

20個のプログラマブルメモリを標準搭載

20個の内蔵プログラマブルメモリを標準搭載。メモリ間の接続をすることにより、最大20テストパターンの連続試験や20個の設定パラメータ値のメモリリコールが可能です。

20個のプログラマブルメモリを標準搭載

アース導通試験用の自動オフセット機能を標準搭載

mΩ単位の自動オフセット機能を搭載。事前に使用するケーブル抵抗値をオフセット設定することで、4端子法を用いることなく高精度に接地抵抗測定が可能です。

USBインターフェースをオプションで準備

USBインターフェース(オプション)を追加実装することで、WindowsPCを用いたリモートコントロールが可能です。簡単に安全規格試験自動検査システムの構築をすることが出来ます。

仕様

型名264266
低抵抗試験(保護導通試験) 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」
AC出力出力容量40 A / 600 mΩ / 8 V60 A / 600 mΩ / 12 V
出力電流範囲3.0~40.0 A3.0~60.0 A
設定分解能0.1 A
出力周波数50 Hz/60 Hz ±0.1 %, ユーザー選択可能
設定確度±(2 % of setting +0.1A)
出力電圧8 V (固定)12 V (固定)
最大負荷3.0~10.0 A / 0~600 mΩ, 10.1~30.0 A / 0~200 mΩ, 30.1~40.0 A / 0~150 mΩ3.0~15.0 A / 0~600 mΩ, 15.1~30.0 A / 0~200 mΩ, 30.1~60.0 A / 0~150 mΩ
オフセット設定範囲0~100 mΩ
分解能1 mΩ
設定確度±(2 % of setting +2 mΩ)
電流測定電流測定範囲0.0~40.0 A0.0~60.0 A
分解能0.1 A
測定確度±(3 % of reading +0.1 A)
抵抗測定抵抗測定確度0~600 mΩ±(3 % of reading +3 mΩ) for 3~5.9 A,
±(2 % of reading +2 mΩ) for 6~40 A
±(3 % of reading +3 mΩ) for 3~5.9 A,
±(2 % of reading +2 mΩ) for 6~60 A
分解能1 mΩ
時間機能立上り時間設定範囲0.1 s (固定)
設定確度±0.05 s
試験時間設定範囲0, 0.5~240.0 s (0=連続)
分解能0.1 s
設定確度±(0.1 % +0.05 s)
その他の機能
メモリ最大5メモリ
セキュリティーRun Only Mode(RUN) - テストパラメータおよびメモリロケーションへのアクセスを制限
Memory Mode(MEM)- テストパラメータの変更を制限、メモリロケーションへのアクセスを許可
校正内蔵プログラムと外部測定器により可能
電圧降下表示抵抗測定の代わりに電圧降下を表示 (オプション)
インターフェース
USBハードウェアUSB ソケットB タイプ (オプション)
ターミネータ受信時LF、送信時LF
PLCリモートコントロール入力: テスト、リセット、インターロック
出力: 合格、不合格、試験中
一般仕様
供給電源入力定格単相2線
入力電圧/周波数AC 100~120 Vrms/AC 200~240 Vrms ±10 %, 50 Hz/60 Hz ±5 %AC 100~240 Vrms ±10 %, 50 Hz/60 Hz ±5 %
入力電力最大負荷時850 VA以下1000 VA以下
入力電流最大負荷時10 A (AC 10 A / 250 V Slow-Blow)12 A (AC 12 A / 250 V Slow-Blow)
質量本体のみ約 4.2 kg約 9.2 kg
外形寸法 (W×H×D)215 × 88 × 300 mm430 × 132 × 300 mm
環境条件動作環境屋内使用
動作温度0 ℃~ +40 ℃
動作湿度20 % RH~85 % RH(結露なし)
保存温度-20 ℃~ +60 ℃
保存湿度20 % RH~85 % RH(結露なし)
高度2000 m 以下
冷却方式ファンによる強制空冷
耐電圧入力-出力間AC 1500 V、1 分間印加で異常なし
入力-FG間AC 1500 V、1 分間印加で異常なし
絶縁抵抗入力-FG間DC 500 V、30 MΩ 以上
付属品
取扱説明書× 1
電源ケーブル× 1
ヒューズ× 1 (264:10 A, 266:12 A)
インターロック解除コネクタ× 1 (品番:38075)
電流テストケーブル× 1 (品番:99-10724-01)× 1 (品番:40406)
電流リターンケーブル× 1 (品番:99-10725-01)× 1 (品番:99-10238-01)
USBケーブル× 1 (品番:39066) (オプション03付与時)
オプション
Code01Rear Output
03Activate USB Port
09Display Voltage Drop
※モデルオプションラベルについて
本機のリアパネルには、オプションコードが記載されたラベルがあります。
例えば、オプションコードは次のように表示されます。
option 01 → OPT: 01
option 01 と 02 → OPT: 0102
※オプション09 - について
このオプションをインストールすると、試験器は測定された抵抗ではなく、負荷全体の電圧降下を表示します。
電圧の上限値、下限値、およびオフセットを編集するために、新しいテストパラメータとコマンドを使用できます。
本オプションが機器に装着されている場合、以下の仕様表が適用されます。
型名
264
266
オプション09 Display Voltage Drop 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」
オフセット設定範囲0.00~4.00 V0.00~6.00 V
分解能0.01 V
設定確度±(2 % of setting +2 counts)
電圧設定設定範囲0.00~6.00 V (3.0~40.0 A)0.00~9.00 V (3.0~60.0 A)
分解能0.01 V
設定確度±(2 % of setting +2 counts)
時間機能試験時間設定範囲0, 0.5~240.0 s (0=連続)
分解能0.1 s
設定確度±(0.1 % of setting +0.05 s)
電流測定電流測定範囲0.040.0 A0.060.0 A
分解能0.1 A
測定確度±(3 % of reading +1 count)
電圧測定電流測定範囲0.0~40.0 A0.0~60.0 A
分解能0.01 V
測定確度±(2 % of reading +2 counts)±(3 % of reading +3 counts) for 3~5.9 A,
±(2 % of reading +2 counts) for 6~60 A

標準価格(税抜):¥528,000 ~ ¥668,000

型名446448
AC 耐圧試験
DC 耐圧試験
絶縁抵抗試験
低抵抗試験(保護導通試験)
AC 耐圧試験 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」
AC出力最大定格出力容量5 kV / 20 mA5 kV / 99.99 mA
出力電圧範囲0~5.00 kV
出力電圧設定分解能0.01 kV
出力電圧設定確度±(2 % of setting +5V)
出力周波数50 Hz/60 Hz ±0.1 %, ユーザー選択可能
出力波形正弦波、クレストファクター = 1.3~1.5 (出力電圧 > 300 V)
負荷変動・出力電圧安定度±(1 % of output +5 V)、無負荷から全負荷にて
出力方式PWMスイッチング - 昇圧トランス
AC測定電圧測定確度0.00~6.00kV0.5 kV以上: ±(1.5 % of reading) / 0.5kV未満: ±(1.5 % of reading +1 counts)
電圧測定分解能0.01 kV
電流測定確度0.10~20.00 mA±(2 % of reading +2 counts)
0.10~99.99 mA±(2 % of reading +2 counts)
電流測定分解能0.10~20.00 mA0.01 mA
0.10~99.99 mA0.01 mA
時間機能立上り時間設定範囲0.2~180 s
分解能0.1 s
設定確度±(0.1 % of setting +0.05 s)
試験時間設定範囲0, 0.2~60.0 s (0=連続)
分解能0.1s
設定確度±(0.1 % of setting +0.05 s)
DC 耐圧試験 仕様
DC出力最大定格出力容量6kV / 5 mA6kV / 10 mA
出力電圧範囲0~6.00 kV
出力電圧設定分解能0.01 kV
出力電圧設定確度±(2 % of setting +5V)
出力リップル6 kV/5 mA 抵抗負荷に於いて5 %未満6 kV/10 mA 抵抗負荷に於いて5 %未満
負荷変動・出力電圧安定度±(1 % of output +5 V)、無負荷から全負荷にて
出力方式PWMスイッチング - 昇圧トランス
DC測定電圧測定確度0.00~6.00 kV0.5 kV以上: ±(1.5 % of reading) / 0.5kV未満: ±(1.5 % of reading +1 counts)
電圧測定分解能0.01 kV
電流測定確度0.02~5.00 mA±(2 % of reading +2 counts)
0.02~10.00 mA±(2 % of reading +2 counts)
電流測定分解能0.02~5.00 mA0.01 mA
0.02~10.00 mA0.01 mA
時間機能立上り時間設定範囲0.2~180 s
分解能0.1 s
設定確度±(0.1 % of setting +0.05 s)
試験時間設定範囲0, 0.2~60.0 s (0=連続)
分解能0.1s
設定確度±(0.1 % of setting +0.05 s)
放電時間< 50 ms 無負荷時※1< 50 ms 無負荷時※2
絶縁抵抗試験 仕様
DC特性最大定格出力容量1 kV / 1 GΩ
出力電圧範囲100~1000 V
設定分解能1 V
設定確度±(2 % of setting +5 V)
DC測定電圧測定確度100~1000 V±(1.5 % of reading +5 V)
電圧測定分解能1 V
抵抗設定抵抗設定範囲0, 1~1000 MΩ
抵抗設定分解能1 MΩ
抵抗測定抵抗測定範囲1~1000 MΩ
抵抗測定分解能0.1 MΩ / 0.01 MΩ
抵抗測定確度出力 100 V - 499 V :
±(7 % of reading +2 counts)
出力 500 V~1000 V :
±(3 % of reading +2 counts)
時間機能立上り時間設定範囲0.1 or 2.0 s
分解能0.1 s
設定確度±(0.1 % of setting +0.05 s)
遅延時間(試験時間)設定範囲0, 0.5~999.9 s (0=連続)
分解能0.1 s
設定確度±(0.1 % of setting +0.05 s)
低抵抗試験(保護導通試験) 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」
AC出力出力容量40 A / 600 mΩ / 8 V
出力電流範囲1.0~40.0 A
設定分解能0.1 A
出力周波数50 Hz/60 Hz ±0.1 %, ユーザー選択可能
設定確度±(2 % of setting +2 counts)
出力電圧8 V (固定)
最大負荷1.0~10.0 A / 0~600 mΩ, 10.1~30.0 A / 0~200 mΩ, 30.1~40.0 A / 0~150 mΩ
オフセット設定範囲0~100 mΩ
分解能1 mΩ
設定確度±(2 % of setting +2 counts)
電流測定電流測定範囲0.0~40.0 A
分解能0.1 A
測定確度±(3 % of reading +1 counts)
抵抗設定抵抗設定確度0~150 mΩ±(2 % of setting +2 counts) (30.1~40.0 A)
0~200 mΩ±(2 % of setting +2 counts) (10.1~30.0 A)
0~600 mΩ±(2 % of setting +2 counts) (1.0~10.0 A)
分解能1 mΩ
抵抗測定分解能1 mΩ
測定確度± (3 % of reading + 3 counts) for 1 - 5.9A,
± (2 % of reading + 2 counts) for 6 - 40A
時間機能立上り時間設定範囲0.1~0.4 s (固定)
(0~250mΩ = 0.1 s, 251~300mΩ = 0.2 s, 301~450mΩ = 0.3 s, >450mΩ = 0.4 s)
分解能0.1 s
設定確度±0.05 s
試験時間設定範囲0, 0.1~240.0 s (0=連続)
分解能0.1 s
設定確度±0.05 s
その他の機能
メモリ最大20メモリ
セキュリティーRun Only Mode(RUN), Memory Mode(MEM)
校正内蔵プログラムと外部測定器により可能
インターフェース
USBハードウェアUSB ソケットB タイプ (オプション)
ターミネータ受信時LF、送信時LF
PLC リモートコントロール入力: テスト、リセット、インターロック、ファイル呼出1~6
出力: 合格、不合格、試験中
一般仕様
供給電源入力定格単相2線
入力電圧/周波数AC 100~120 Vrms/AC 200~240 Vrms ±10 %, 50 Hz/60 Hz ±5 %
入力電力最大負荷時850 VA以下1300 VA以下
入力電流最大負荷時10 A (AC 10 A / 250 V Slow-Blow)15 A (AC 15 A / 250 V Slow-Blow)
質量本体のみ約 8 kg約 24 kg
寸法 (W×H×D)280 × 89 × 400 mm430 × 132 × 400 mm
環境条件動作環境屋内使用
動作温度0 ℃~ +40 ℃
動作湿度20 % RH~85 % RH(結露なし)
保存温度-20 ℃~ +60 ℃
保存湿度20 % RH~85 % RH(結露なし)
高度2000 m 以下
冷却方式ファンによる強制空冷
耐電圧入力-出力間AC 1500 V、1 分間印加で異常なし
入力-FG間AC 1500 V、1 分間印加で異常なし
絶縁抵抗入力-FG間DC 500 V、30 MΩ 以上
付属品
取扱説明書× 1
電源ケーブル× 1
ヒューズ× 1 (446:10 A, 448:15 A)
インターロック解除コネクタ× 1 (品番:38075)
高圧テストケーブル× 1 (品番:04040A-08)
高圧リターンケーブル× 1 (品番:99-10866-01)
電流テストケーブル× 1 (品番:99-10865-01)
USBケーブル× 1 (品番:39066) (オプション03付与時)
オプション

Code01Rear Output
03Activate USB Port
※モデルオプションラベルについて本機のリアパネルには、オプションコードが記載されたラベルがあります。例えば、オプションコードは次のように表示されます。

option 01 → OPT: 01
option 01 と 02 → OPT: 0102

※1放電時間 < 200 ms 容量性負荷時 (1 uF < 1 kV, 0.75 uF < 2 kV, 0.5 uF < 3 kV, 0.08 uF < 4 kV, 0.04 uF < 5 kV, 0.015 uF < 6 kV)
※2放電時間 < 100 ms 容量性負荷時 (1 uF < 1 kV, 0.75 uF < 2 kV, 0.5 uF < 3 kV, 0.08 uF < 4 kV, 0.04 uF < 5 kV, 0.015 uF < 6 kV)

製品カタログ

ダイジェストカタログ
ダイジェストカタログ

アプリケーション

0.1nAの分解能を持ったDC耐電圧試験器

絶縁材料評価に最適。pAクラスの分解能をもった直流耐電圧試験器

一般的なDC耐電圧試験器は微小電流の測定に限界がある一方、「7800シリーズ」は最大6000Vの出力と0.1nAの分解能で、精密な絶縁性の評価や検査が可能です。

複数の接地ポイントへの連続試験が可能な軽量・可搬型アース導通試験器

マルチメーターの可聴式導通試験のように使用可能な軽量・可搬型アース導通試験器

従来のアース導通試験は手間と時間がかかっていましたが、小型・軽量の試験器『3240』は、オプションの追加により、ボタンを押している間だけ電流を出力し、設定範囲内でのみアラーム音を鳴らすことで、音で合格を判断できます。これにより、複数のポイントを直感的に試験することが可能になります。

ガンタイププローブを用いた直感的な測定可能な耐電圧試験器

部品の耐電圧評価に最適なガンタイプ、軽量・可搬型耐電圧試験器

ガンタイプのテストプローブは、トリガボタンを押さない限り電極が露出しない安全な構造で、DUTとの安全な接触が可能です。これにより、耐電圧試験を安全かつ直感的に実施でき、複数ポイントでの絶縁耐力の測定が容易になります。

PSEの絶縁耐力試験要求に対応したローコスト耐電圧試験器

電気用品安全法(PSE)の絶縁耐力試験に最適な軽量・可搬型耐電圧試験器

中古家電や輸入電気製品の販売増加に伴い、国内販売には電気用品安全法に基づく絶縁耐力試験が必要です。一般的な耐電圧試験器は大きくて重いため、保管や移動が難しいですが、SCI295はクラス最小・最軽量で、保管や持ち運びが簡単に行える耐電圧試験器です。

エコー(超音波)機器)のIEC/UL60601-1の試験方法について

超音波診断装置向けIEC60601-1規格試験のワンストップ検査方法

医療機器向けのIEC60601-1規格試験には、漏れ電流、アース導通、耐電圧などの項目があり、それぞれに対応する試験器が必要です。超音波診断装置は複数の試験ポイントがあるため、切り替えが必要です。MedTESTシステムは、これらの試験を一体化した試験器と切り替え可能なスキャナを使用し、プログラム運転で全ての試験を自動化して効率的に実施できます。

アプリケーションをもっと見る

外観図

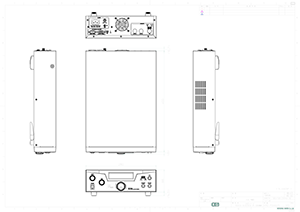

446外観図PDF
446外観図PDF

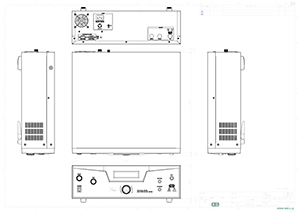

448外観図PDF
448外観図PDF

機器選定・使用時のご注意

機器選定・使用時のご注意

  • 高電圧を発生させる計測器をご選定いただく際には、被試験物(D.U.T.)の耐電圧に適した製品をお選びください。
  • 大電流を通電する計測器を選定の際は、短く、太い電線をご準備ください。
  • D.U.T(被試験物)と製品との距離はノイズの影響があるため、可能な限り近い距離でご使用ください。
  • 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
  • 安全試験器は高電圧電源とは異なり、基本的に耐電圧試験をはじめとする安全試験を対象とした短時間・非連続使用を前提とした設計となっております。
  • 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。

保守サービス

修理・校正のご案内

当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。

消耗品交換・メンテナンスの実施について

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
