- 4.3インチカラータッチパネル採用
- 表示言語は英語・日本語の2種が選択可能
- コンパクトかつ効率化に特化したモデルです
SE7441 多機能安全規格試験器(耐電圧・絶縁抵抗・アース導通試験)は使いやすい4-in-1多機能安全規格試験器です。
3UサイズにAC/DC耐電圧・絶縁抵抗試験用とアース導通試験用にそれぞれ8chのスキャナを内蔵し、コンパクトかつ効率化に特化したモデルです。
¥1,293,000(本体標準価格・税抜)
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ特長
3Uサイズに最大4-in-1の機能と8chスキャナの搭載が可能
3UサイズにAC/DC耐電圧、絶縁抵抗およびアース導通機能を搭載。最大容量500VAモデルやスキャナ内蔵モデルなどコンパクトながらパワフルな試験が可能です。
型名 | AC耐電圧 | DC耐電圧 | 絶縁抵抗 | アース導通 | グランド導通 | 8chスキャナ |
---|---|---|---|---|---|---|
SE7441 | 5kV, 40mA | 6kV, 10mA | 6kV、50GΩ | 32A,600mΩ,AC8V | 標準搭載 | 標準搭載 |
スマホライクなタッチパネルとわかりやすいアイコン表示
スマホライクなタッチパネルを採用。機能のアイコン表示により直観的に操作頂けます。 また、表示は日本語・英語の2ヶ国語の切替が可能。さらに100V~120V、200V~240Vの電源電圧切替によりワールドワイドでご利用頂くことができます。
真の負電圧出力が可能(オプション)
Opt.798を実装することで、DC耐電圧および絶縁抵抗を最大-6000Vdcの真の負電圧出力が可能となります。負出力が必要な試験に関しては、PVモジュールの性能劣化試験におけるDC耐電圧試験:PIDテスト(IEC / TS62804-1テスト規格)やモーターの絶縁抵抗試験(IEEE 43規格)などがあり、本オプションと追加実装することで試験が可能となります。
8chマトリックススキャナを標準装備
SE7441は本体に8chスキャナを内蔵しており、本体のプログラムで切り替えが可能な為、試験をシーケンス的に切り替えて、検査することができます。
微小電流まで測定可能。AC電流測定で1μA、DC電流測定で0.1nAの測定分解能
電流測定レンジ | 測定分解能 |
---|---|
AC 0 – 3.500mA | 0.001mA |
DC 0 – 350.0nA | 0.1nA |
発見できなかった絶縁不良まで測定。アーク放電検出機能を装備
般的な耐圧試験器では検出できない絶縁ケーブルのピンホールやPC基板上のパターン間不良など、10kHzまでのパルス状のアーク放電電流を測定し判定することができます。今まで見つかりづらかった絶縁不良まで測定でき、より厳しい試験が可能です。
追加アイテム不要でコンタクトチェック。チャージLow機能搭載
別途接続確認用に測定器や専用チェッカーを準備せずに、試験物とケーブル間に発生する容量成分を利用し接続を確認することができます。
連続印加試験が可能
Pro-VOLT機能により、ステップ毎に電圧が段階的に昇圧させることが標準で可能です。 JIS C2110 の段階昇圧試験(下図)に準拠した試験を行うことができます。
リアル電流の測定が可能
絶縁不良は抵抗成分の劣化から発生しますが、実際の耐電圧試験では容量成分を含んだ漏れ電流しか測定できません。リアル電流測定は、容量成分と抵抗分の電流を測定できる為、抵抗成分に流れる漏れ電流を測定することで、将来発生の可能性のある絶縁不良を探し出し、検査の品質向上へとつなげます。
グランド導通を標準装備
アース導通試験とは異なり、接地部に対して5V印加時に導通しているかを判定する機能です。電流値に関しては指定電流はなく、導通有無の確認だけとなります。本試験はULにおける要求事項となります。本グランド導通試験機能を標準装備しております。
更なる拡張機能オプションで安全試験規格を網羅
オプションOpt.7015をご利用頂くことでAC耐圧で6kV、DC耐圧で7.5kVまで拡張可能。さらに、オプションOpt.799 をご利用頂けばアース導通を40Aまで試験が可能となり、安全規格の試験を幅広いカバーを実現します。
バーコードリーダーに対応
専用のUSBポートにバーコードリーダー(USB-HIDに対応)を接続することで、QRコードを含むバーコードの読み込みが可能です。予め設定していたメモリ呼び出し、自動的に試験をさせることができます。メモリ選択ミスなどのヒューマンエラーを回避し、安全な試験を実現します。
※対応バーコードリーダーにつきましては、別途お問い合わせください。
USBメモリに対応
専用USBポートにUSBメモリを接続することで、データの保存先を内部メモリからUSBメモリへ変更することができます。これにより試験データの保存から、システムファイルと試験データファイルのインポートとエクスポートが可能となりました。
仕様
型名 | SE7441 | |||
---|---|---|---|---|
AC 耐圧試験 | 5kVac/40mA | |||
AC 耐圧試験 (Opt.7015) | 6kVac/30mA | |||
DC 耐圧試験 | 6kVdc / 10mA | |||
DC 耐圧試験 (Opt.7015) | 7.5kVdc / 10mA | |||
絶縁抵抗試験 | 6kVdc/50000MΩ | |||
低抵抗試験(保護導通試験) | 32A/600mΩ/8V | |||
内蔵スキャナ*1 | 8CH内蔵 | |||
*1オプション:▲, 無し(増設不可):- | ||||
AC 耐電圧試験 |
||||
出力容量 | 5kVac/40mA | |||
出力容量(Op.7015) | 6kVac/30mA | |||
レンジ | 分解能 | 確度 | ||
AC出力電圧 [V] | 0 - 5000 | 10 | ±(1% of setting + 0.5% of range) | |
AC出力電圧 [V] (Opt.7015) | 0 - 6000 | 10 | ±(1% of setting + 0.5% of range) | |
出力周波数 | 50Hz/60Hz ±0.1%, 選択可能 | |||
出力波形 | 正弦波, クレストファクター = 1.3 - 1.5 | |||
出力安定度 | 無負荷から最大負荷において ±(1% of output + 5V) | |||
設定 |
||||
HI/LOリミット電流(トータル) [mA] | オートレンジ | 0.000 - 9.999 | 1E-3 | ±(2% of setting + 2counts) |
10.00 - 40.00 | 0.01 | |||
固定レンジ | 0.000 - 3.500 | 1E-3 | ||
3.51 - 40.00 | 0.01 | |||
HI/LOリミット電流(リアル) [mA] | オートレンジ | 0.000 - 9.999 | 1E-3 | ± (3% of setting + 50μA) |
10.00 - 40.00 | 0.01 | |||
ランプアップ時間 [sec] | 0.1 - 999.9 | 0.1 | ±(0.1% of setting + 0.05sec) | |
ランプダウン時間 [sec] | 0.0 - 999.9 | |||
試験時間 [sec] | オートレンジ | 0, 0.1 - 999.9 (0=連続) | ||
固定レンジ | 0, 0.2 - 999.9 (0=連続) | |||
AC電流オフセット [mA] | 0.000 - 40.00mA (トータル + オフセット ≤40mA) | |||
アーク放電検出 | 1 - 9 レンジ (9 最高感度) | |||
DC 耐電圧試験 | ||||
出力容量 | 6kVdc / 10mA | |||
出力容量 (Opt.7015) | 7.5kVdc / 10mA | |||
レンジ | 分解能 | 確度 | ||
DC出力電圧 [V] | 0 - 6000 | 10 | ±(1% of setting + 0.5% of range) | |
DC出力電圧 [V] (Opt.7015) | 0 - 7500 | 10 | ±(1% of setting + 0.5% of range) | |
出力リップル | ||||
設定 |
||||
HI/LOリミット電流 [μA] | オートレンジ | 0.0000 - 0.9999 | 1E-4 | ±(2% of setting + 10counts) Lowレンジ設定ON時 |
1.000 - 9.999 | 1E-3 | |||
10.00 - 99.99 | 0.01 | |||
100.0 - 999.9 | 0.1 | ±(2% of setting + 2counts) | ||
1000 - 10000 | 1 | |||
固定レンジ | 0.0000 - 0.3500 | 1E-4 | ±(2% of setting + 10counts) Lowレンジ設定ON時 |
|
0.351 - 3.500 | 1E-3 | |||
3.51 - 35.00 | 0.01 | |||
35.1 - 350.0 | 0.1 | ±(2% of setting + 2counts) | ||
351 - 3500 | 1 | |||
3501 - 10000 | 1 | |||
ランプアップ時間 [sec] | 0.4 - 999.9 (Lowレンジ設定OFF時) | 0.1 | ±(0.1% of setting + 0.05sec) | |
0.1-999.9 (固定レンジON時) | ||||
0.5 - 999.9 (Lowレンジ設定ON時) | ||||
ランプダウン時間 [sec] | 0.0, 1.0 - 999.9 | |||
試験時間 [sec] | 0, 0.4 - 999.9 (0 = 連続, Lowレンジ設定OFF時) | |||
0, 1.0 - 999.9 (0 = 連続, Lowレンジ設定ON時) | ||||
0, 0.1 - 999.9 (固定レンジ設定 ON) * Lowレンジ設定がONの場合、Lowレンジ時の時間設定になる |
||||
ランプHIGH電流 [μA] | LowレンジON | 0.0000 - 0.9999 | 1E-4 | ±(2% of setting + 10counts) |
1.000 - 9.999 | 1E-3 | |||
10.00 - 99.99 | 0.01 | |||
100.0 - 999.9 | 0.1 | ±(2% of setting + 2counts) | ||
1000 - 10000 | 1 | |||
LowレンジOFF | 0.0 - 999.9 | 0.1 | ||
1000 - 10000 | 1 | |||
チャージLOW電流 [μA] | 0.0 - 350.0[μA] または 自動設定, 電流レンジ 3レンジ 0 - 3500[nA] または 自動設定, 電流レンジ 6レンジ |
|||
放電時間 | 無負荷50ms未満、容量負荷の場合100ms未満 (電圧値毎の最大容量値は以下参照) | |||
最大容量負荷(DC Mode) | 1μF | |||
電流オフセット電流 [μA] | 0.0 - 10000μA (トータル + オフセット ≤10mA) | |||
アーク放電検出 | 1 - 9 ranges (9 最高感度) | |||
絶縁抵抗試験 |
||||
出力容量 | 6kVdc / 50000MΩ | |||
レンジ | 分解能 | 確度 | ||
DC出力電圧 [V] | 10 - 6000 | 1 | ±(1% of setting + 0.5% of range) | |
HI/LOリミット抵抗 [MΩ] | 0.10 - 99.99 (HIリミット : 0 = OFF) | 0.01 | ± (0.1% of setting) | |
100.0 - 999.9 | 0.1 | |||
1000 - 50000 | 1 | |||
ランプアップ時間 [sec] | 0.1 - 999.9 | 0.1 | ±(0.1% of setting + 0.05sec) | |
ランプダウン時間 [sec] | 0.0, 1.0 - 999.9 | |||
試験時間 [sec] | 0, 0.5 - 999.9 (0=連続) | |||
遅延時間 [sec] | 0.5 - 999.9 | |||
チャージLOW電流 [μA] | 0 - 3.500 または 自動設定 | |||
低抵抗試験(保護導通試験) |
||||
出力容量 | 32A / 600mΩ / 8V | |||
レンジ | 分解能 | 確度 | ||
出力 AC 電流 [A] | 1.00 - 32.00 | 0.01 | ±(2% of setting + 0.5% of range) | |
出力 AC 電流 [A] (Opt.799) | 1.00 - 40.00 | 0.01 | ||
出力 AC 電圧 [V] オープン回路時 | 3.00 - 8.00 | 0.01 | ± (2% of setting + 3counts) | |
出力周波数 | 50Hz/60Hz ±0.1%, 選択可能 | |||
出力安定度 | (1% of output + 0.02A), 最大負荷範囲, 入力電圧範囲 | |||
最大負荷 | 1.00- 10.00A / 0 - 600mΩ, 10.01 - 32.00A / 0 - 200mΩ | |||
設定 |
||||
リードオフセット電流 [mΩ] | 0 - 200 | 1 | ± (2% of setting + 2counts) > 3A | |
HI/LOリミット抵抗 [mΩ] | 0 - 200 (10.01 - 32.00A) | 1 | ± (2% of setting + 2counts) | |
0 - 600 (6.00 - 10.00A) | ||||
0 - 600 (1.00 - 5.99A) | ± (3% of setting + 3counts) > 3A | |||
試験時間 [sec] | 0, 0.5 - 999.9 sec (0 = 連続) | 0.1 | ±(0.1% of setting + 0.05sec) | |
測定 | ||||
レンジ | 分解能 | 確度 | ||
AC/DC 電圧 [kV] (耐電圧試験) | 0.00 - 7.50 | 0.01 | ±(1% of reading + 0.5% of range) | |
DC 電圧 [V] (絶縁抵抗試験) | 0 - 1000 | 1 | ±(1% of reading + 0.5% of range) | |
1001 - 6000 | 1 | ±(1% of reading + 0.5% of range) | ||
AC 電流(トータル) [mA] | オートレンジ | 0.000 - 3.500 | 1E-3 | ±(2% of reading + 3counts) |
3.00 - 40.00 | 0.01 | |||
固定レンジ | 0.000 - 3.500 | 1E-3 | ±(2% of reading + 2counts) | |
0.00 - 40.00 | 0.01 | ± (2% of reading + 2 counts) レンジの6%未満の時は更に + (0.1% of range) |
||
AC 電流(リアル) [mA] | 0.000 - 9.999 | 1E-3 | ± (3% of reading + 50μA) 力率 > 0.1, 電圧 > 250Vac |
|
10.00 - 99.99 | 0.01 | |||
DC 電流 [nA] (オートレンジ/固定レンジ) | 0.0 - 350.0 | 0.1 | ± (2% of reading + 10counts) Lowレンジ設定ON時 |
|
DC 電流 [μA] | オートレンジ | 0.300 - 3.500 | 1E-3 | |
3.00 - 35.00 | 0.01 | |||
30.0 - 350.0 | 0.1 | ± (2% of reading + 2counts) | ||
固定レンジ | 0.000 - 3.500 | 1E-3 | ± (2% of reading + 10counts) Lowレンジ設定ON時 レンジの6%未満の時は更に + (0.1% of range) |
|
0.00 - 35.00 | 0.01 | |||
0.0 - 350.0 | 0.1 | ± (2% of reading + 2counts) | ||
DC 電流 [mA] | オートレンジ | 0.300 - 3.500 | 1E-3 | |
3.00 - 10.00 | 0.01 | |||
固定レンジ | 0.000 - 3.500 | 1E-3 | ± (2% of reading + 2counts) レンジの6%未満の時は更に + (0.1% of range) |
|
0.00 - 10.00 | 0.01 | ± (2% of reading + 2counts) レンジの6%未満の時は更に + (0.2% of range) |
||
AC 電流 [A] (低抵抗試験) | 0.00 - 40.00 | 0.01 | ±(2% of reading + 0.5% of range) | |
レンジ | 分解能 | 確度 | ||
抵抗 [MΩ] (絶縁抵抗試験) | 0.05 - 999.9MΩ (10 - 29V) | 0.001MΩ | ± (15% of reading + 2 counts) | |
0.05 - 999.9MΩ (30 - 499V) | 0.001MΩ | ± (7% of reading + 2 counts) | ||
0.100 - 999.9MΩ (500 - 6,000V) | 0.001MΩ | ± (2% of reading + 2 counts) | ||
1,000 - 9,999MΩ (500 - 6,000V) | 1MΩ | ± (5% of reading + 2 counts) | ||
10,000 - 50,000MΩ (500 - 6,000V) | 1MΩ | ± (15% of reading + 2 counts) | ||
抵抗 [mΩ] (低抵抗試験) | 0 - 600 | 1 | 3.00 - 32.00A, ±(2% of reading + 2counts) | |
抵抗 [Ω] (DC Continuity Test Function) | 0.000-1.000 | 1E-3 | ±(1% of reading + 3 counts) | |
1.01-10.00 | 0.01 | |||
10.1-100.0 | 0.1 | |||
101-1000 | 1 | |||
1001-10000 | 1 | ±(1% of reading + 10 counts) | ||
一般 | SE7441 | |||
入力電圧 | 100 - 120V / 200 - 240V±10%, 50 / 60Hz±5%, 最大入力電流6.3A | |||
PLC リモートコントロール | 入力: Test, Reset, Interlock, ファイル呼出1-15 | |||
出力 : Pass , Fail , Processing | ||||
メモリ | 2000ステップ異なるメモリとステップでユーザーが作成可能。 (1つのメモリ当たり上限は200ステップ) | |||
ディスプレイ | 4.3インチ カラーディスプレイ (タッチパネル) | |||
校正 | 内蔵プログラムと外部測定器により可能 | |||
アラーム音量設定 | レンジ: 0~9 ; 0=OFF, 1 最小音量, 9 最大音量 | |||
内蔵スキャナ | ○ | |||
外部スキャナ | ○ | |||
USB & RS232 インターフェース | ○ | |||
GPIB インターフェース | ▲ | |||
マルチ言語 | 実行画面で表示する言語を指定可能 English(英語) / Traditional Chinese(繁体字) / Simplified Chinese(簡体字) / Japanese(日本語) | |||
使用環境 | 0~ 40℃, 20~ 80%RH | |||

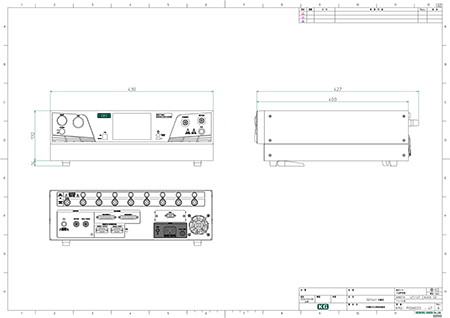

サイズ (W×H×D) [mm] | 430×133×400 | |||
重量 | 18.6kg | |||
※ 標準:○, オプション:▲, 無し(増設不可):- | ||||
オプションユニット |
||||
Opt.798 | IR負出力 | |||
Opt.799 | SE7430用 GB Output 40A | |||
Opt.7002 | SE7430用 DC Continuity Test Function | |||
Opt.7004 | SE7430用 8チャンネルH.V スキャナモジュール | |||
Opt.7006 | SE7430用 8チャンネルH.V + 8チャンネルCont. スキャナモジュール | |||
Opt.7009 | JigA/JigB | |||
Opt.7015 | 6kVac / 7.5kVdc 出力 | |||
1536B | USB & RS232 インターフェース | |||
1528B | GPIB インターフェース | |||
1535B | イーサネット インターフェース |
標準価格(税抜):¥1,293,000
型名 | AC耐電圧 | DC耐電圧 | 絶縁抵抗 | アース導通 | グランド導通 | 8chスキャナ | 外付スキャナ | 標準価格(税抜) |
---|---|---|---|---|---|---|---|---|
SE7441 | 5kV, 40mA | 6kV, 10mA | 6kV, 50GΩ | 32A、600mΩ、AC8V | 標準装備 | 標準装備 | SC6540シリーズ | ¥1,293,000 |
検査成績書 |
||||||||
SE7441/REC | SE7441の検査成績書 | ¥33,000 |
||||||
TCP | 製品別トレーサビリティ (検査成績書のご注文が必要となります) | ¥5,000 |
||||||
SCI | 標準器試験成績書 (検査成績書のご注文が必要となります) | ¥20,000 |
||||||
工場出荷オプション |
||||||||
Opt.798 | bcr/IR負出力 | ¥188,000 |
||||||
Opt.799 | GB 40A出力 | ¥112,000 |
||||||
Opt.7002 | DC導通テスト機能追加 | ¥39,000 |
||||||
Opt.7015 | 6KVAC/7.5kVDC Output | ¥275,000 |
||||||
インターフェースアクセサリー |
||||||||
1534*1 | インターロック機能解除キー | ¥7,000 |
||||||
1528B*2 | GP-IBインターフェース | ¥98,000 |
||||||
1535B*2 | LANインターフェース | ¥132,000 |
||||||
1536B*2 | USB&RS-232Cインターフェース | ¥81,000 |
*1:1534(インタロック機能解除キー)は、付属品で標準添付されております。
*2:1536B(USB&RS232C I/Fカード)は、標準で実装されております。またインターフェースはどれか一つのみ実装が可能です。
※ オプション関係は全て「工場出荷時ご指定」となっており、ご購入後の追加は別途費用が発生しますのでご注意ください。
アプリケーション
絶縁材料評価に最適。pAクラスの分解能をもった直流耐電圧試験器
一般的なDC耐電圧試験器は微小電流の測定に限界がある一方、「7800シリーズ」は最大6000Vの出力と0.1nAの分解能で、精密な絶縁性の評価や検査が可能です。
マルチメーターの可聴式導通試験のように使用可能な軽量・可搬型アース導通試験器
従来のアース導通試験は手間と時間がかかっていましたが、小型・軽量の試験器『3240』は、オプションの追加により、ボタンを押している間だけ電流を出力し、設定範囲内でのみアラーム音を鳴らすことで、音で合格を判断できます。これにより、複数のポイントを直感的に試験することが可能になります。
部品の耐電圧評価に最適なガンタイプ、軽量・可搬型耐電圧試験器
ガンタイプのテストプローブは、トリガボタンを押さない限り電極が露出しない安全な構造で、DUTとの安全な接触が可能です。これにより、耐電圧試験を安全かつ直感的に実施でき、複数ポイントでの絶縁耐力の測定が容易になります。
電気用品安全法(PSE)の絶縁耐力試験に最適な軽量・可搬型耐電圧試験器
中古家電や輸入電気製品の販売増加に伴い、国内販売には電気用品安全法に基づく絶縁耐力試験が必要です。一般的な耐電圧試験器は大きくて重いため、保管や移動が難しいですが、SCI295はクラス最小・最軽量で、保管や持ち運びが簡単に行える耐電圧試験器です。
超音波診断装置向けIEC60601-1規格試験のワンストップ検査方法
医療機器向けのIEC60601-1規格試験には、漏れ電流、アース導通、耐電圧などの項目があり、それぞれに対応する試験器が必要です。超音波診断装置は複数の試験ポイントがあるため、切り替えが必要です。MedTESTシステムは、これらの試験を一体化した試験器と切り替え可能なスキャナを使用し、プログラム運転で全ての試験を自動化して効率的に実施できます。
機器選定・使用時のご注意
機器選定・使用時のご注意
- 高電圧を発生させる計測器をご選定いただく際には、被試験物(D.U.T.)の耐電圧に適した製品をお選びください。
- 大電流を通電する計測器を選定の際は、短く、太い電線をご準備ください。
- D.U.T(被試験物)と製品との距離はノイズの影響があるため、可能な限り近い距離でご使用ください。
- 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 安全試験器は高電圧電源とは異なり、基本的に耐電圧試験をはじめとする安全試験を対象とした短時間・非連続使用を前提とした設計となっております。
- 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。
