マトリックススキャナ7006シリーズは、モジュール方式になっているため、最高80チャンネルまでのスキャナシステムを構築可能になっています。また、用途に合わせてH.V.またはH.A.チャンネルを容易に追加可能です。
- 耐圧、絶縁抵抗、アース導通試験用多チャンネルスキャナ
- 高電圧（H.V.）チャンネルAC5kV、DC6kV、高電流（H.A.）チャンネルは40Aまで対応
- 74/77シリーズ安全試験器と組み合わせて使用可能
- マスターモジュールにGP-IB/RS-232Cインターフェースを標準装備
- 最高80チャンネルまでのスキャナシステムを構築可能
- モジュール方式のため、用途に合わせてH.V.またはH.A.チャンネルを用意に追加可能

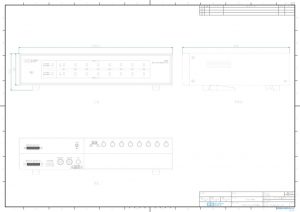

7006外観図PDF
| 型名 | 7006 （マスターユニット） | 7006 （スレーブユニット） |
|---|---|---|
| PCコントロール | GPIB(Opt.791) もしくは RS232(Opt.792) のどちらかを選択して実装可能 | -- |
| スキャナコントロール入力 | -- | 1 |
| スキャナコントロール出力 | 1 （最大4台のスレーブユニットを動作可能） | 1 |
| 最大電圧 | 5kVAC及び6kVDC | |
| 最大電流 | 40A | |
| モジュールスロット数 | 2 (Opt.743 または Opt.744の組み込みが可能） |
|
一般仕様 |
||
| 入力電源 | 100/200Vac±10%, 50/60Hz （ユーザー選択可能） | -- |
| ヒューズ | 250V/2A/瞬断型 | -- |
| 使用環境 | 温度範囲 : 0～40 ℃ 湿度範囲 : 0～85 % RH（結露無き事） |
|
| 保存環境 | 温度範囲 : -20～+60 ℃ 湿度範囲 : 0～85 % RH（結露無き事） |
|
| 標高 | 2000ｍ | |
| 外形寸法（W,H,D） | 432×89×300 mm | |
| 質量 （高電圧モジュール×2の場合） | 最大9.5kg | 最大7.5kg |
標準付属品 |
||
| 電源ケーブル | ×1 | -- |
| ヒューズ(2A / 250V) | ×1 | -- |
| RS-232Cケーブル | ×1 | -- |
| 25P外部スキャナ接続ケーブル | ×1 | |
| 高圧テスト連結ケーブル 1.5m | ×1 (品番：1105) | |
オプション |
||
| Opt.743 | 8CH高電圧モジュール 1モジュール単位の付属品：高圧出力ケーブル1.5m(1109)×4 |
|
| Opt.744 | 8CH保護導通モジュール 1モジュール単位の付属品：引っ掛け型圧着端子×20 |
|
| Opt.791 | マスターモジュール（GPIBインターフェース） | |
| Opt.792 | マスターモジュール（USB&RS-232Cインターフェース） | |
| Opt.7032*1 | 8CH H.V. 7kV ACW/8kV DCWまたはIRテスト用のチャンネルモジュール | |
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
