超高電圧耐電圧試験器 7470シリーズ（最大AC/DC20kV）は、試験プローブが確実に接続されていることを自動的に確認する「コンタクトチェック機能」や作業者を危険な感電から守る「スマートGFI機能」を標準装備し、試験手順を50のメモリに記憶して内蔵の試験機能を様々なシーケンスで実行可能となっており、電気絶縁用保護帽（ヘルメット）の定期点検など、様々な用途にご使用いただくことができます。
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ特長
- 超高電圧ACまたはDC耐圧試験に対応
- 20文字×2行のデジタル表示
- 試験手順を50のメモリに記憶し、内蔵の試験機能を様々なシーケンスで実行可能
- 内蔵PLCリモートインターフェースにより外部制御が可能
- キーロック機能搭載
- 標準インターフェース：USB&RS-232C
- オプションでGP-IB、プリンタインターフェースを装備可能
- チャージロウによるコンタクトチェック機能内蔵（7472、7474）
- 電気絶縁用保護帽（ヘルメット）の定期点検に最適
- JIS C2110に準拠した連続電圧印加試験機能（オプション）
外観図

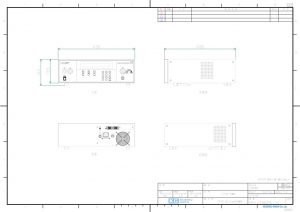

7470外観図PDF

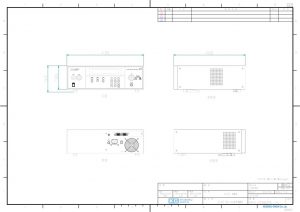

7472外観図PDF

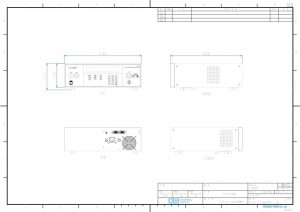

7473外観図PDF

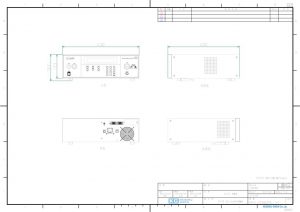

7474外観図PDF
仕様
| 型名 | 7470 | 7472 | 7473 | 7474 | ||
|---|---|---|---|---|---|---|
機能 |
||||||
| AC 耐圧試験 | ○ | － | ○ | － | ||
| DC 耐圧試験 | － | ○ | － | ○ | ||
AC 耐圧試験 仕様 ※特に記載のない限り「V=Vrms」「A=Arms」 |
||||||
| AC出力 | 最大定格出力容量 | 10 kV / 20 mA | － | 20 kV / 10 mA | － | |
| 出力電圧範囲 | 0～10.00 kV | － | 0～20.00 kV | － | ||
| 出力電圧設定分解能 | 0.01kV | － | 0.01 kV | － | ||
| 出力電圧設定確度 | ±(1.5 % of setting +0.01 kV) | － | ±(1.5 % of setting +0.02 kV) | － | ||
| 出力周波数 | 50 Hz/60 Hz ±0.1 %, 選択可能 | － | 50 Hz/60 Hz ±0.1 %, 選択可能 | － | ||
| 出力波形 | 正弦波、THD. クレストファクター = 1.3～1.5 | － | 正弦波、THD. クレストファクター = 1.3～1.5 | － | ||
| 負荷変動・出力電圧安定度 | 無負荷から最大負荷において ±(1 % of output +0.01 kV) | － | 無負荷から最大負荷において ±(1 % of output +0.01 kV) | － | ||
| AC電流オフセット電流 | 0.0～2.000 mA 自動/手動設定 (オプション) | － | 0.0～2.000 mA 自動/手動設定 (オプション) | － | ||
| 出力方式 | PWMスイッチング - 昇圧トランス | － | PWMスイッチング - 昇圧トランス | － | ||
| AC測定 | 電圧測定確度 | ±(2 % of reading +2 counts) | － | ±(2 % of reading +2 counts) | － | |
| 電圧測定分解能 | 0.01 kV | － | 0.01 kV | － | ||
| 電流測定確度 | ±(2 % of reading +3 counts) | － | ±(2 % of reading +3 counts) | － | ||
| 電流測定分解能 | L | 0.001 mA @ 0～3.500 mA | － | 0.001 mA @ 0～3.500 mA | － | |
| H | 0.01 mA @ 3.00～20.00 mA | 0.01 mA @ 3.00～10.00 mA | ||||
| 時間機能 | 立上り時間 | 設定範囲 | 0.3～999.9 s | － | 0.3～999.9 s | － |
| 分解能 | 0.1 s | － | 0.1 s | － | ||
| 設定確度 | ±(0.1 % of setting +0.05 s) | － | ±(0.1 % of setting +0.05 s) | － | ||
| 立下り時間 | 設定範囲 | 0.1～999.9 s | － | 0.1～999.9 s | － | |
| 分解能 | 0.1 s | － | 0.1 s | － | ||
| 設定確度 | ±(0.1 % of setting +0.05 s) | － | ±(0.1 % of setting +0.05 s) | － | ||
| 試験時間 | 設定範囲 | 0, 0.3～999.9 s (0=連続) 0, 0.1～999.9 m (0=連続) 0, 0.1～999.9 h (0=連続) | － | 0, 0.3～999.9 s (0=連続) 0, 0.1～999.9 m (0=連続) 0, 0.1～999.9 h (0=連続) | － | |
| 分解能 | 0.1 s 0.1 m 0.1 h | － | 0.1 s 0.1 m 0.1 h | － | ||
| 設定確度 | ±(0.1 % of setting +0.05 s) | － | ±(0.1 % of setting +0.05 s) | － | ||
| アーク検出 | 7.00 kV未満 1～9レンジ 7.00 kV以上 1～8レンジ | － | 15 kV未満 1～9レンジ 15 kV以上 1～7レンジ | － | ||
DC 耐圧試験 仕様 |
||||||
| DC出力 | 最大定格出力容量 | － | 12 kV / 10 mA | － | 20 kV / 5 mA | |
| 出力電圧範囲 | － | 0～12.00 kV | － | 0～20.00 kV | ||
| 出力電圧設定分解能 | － | 0.01 kV | － | 0.01 kV | ||
| 出力電圧設定確度 | － | ±(1.5 % of setting +0.01 kV) | － | ±(1.5 % of setting +0.02 kV) | ||
| 出力リップル | － | 12 kV/9999 uA 抵抗負荷に於いて 5 %未満 | － | 20 kV/5000 uA 抵抗負荷に於いて 5 %未満 |
||
| DC電流オフセット電流 | － | 0.0～200.0 uA 自動/手動設定 (オプション) | － | 0.0～200.0 uA 自動/手動設定 (オプション) |
||
| Ramp High 電流 | － | ON/OFF ユーザー選択可能 | － | ON/OFF ユーザー選択可能 | ||
| Charge - Low 電流 | － | 0.0～350.0 uA 自動/手動設定 | － | 0.0～350.0 uA 自動/手動設定 | ||
| 放電時間 | 200 ms 以下 | 200 ms 以下 | ||||
| 最大容量性負荷 | 1.5 uF 0.18 uF 0.15 uF | 1.5 uF 0.18 uF 0.15 uF 0.12 uF 0.1 uF 0.08 uF | ||||
| 出力方式 | － | PWMスイッチング - 昇圧トランス | － | PWMスイッチング - 昇圧トランス | ||
| DC測定 | 電圧測定確度 | － | ±(1.5 % of reading +2 counts) | － | ±(1.5 % of reading +2 counts) | |
| 電圧測定分解能 | － | 0.01 kV | － | 0.01 kV | ||
| 電流測定確度 | － | ±(2 % of reading +3 counts) | － | ±(2 % of reading +3 counts) | ||
| 電流測定分解能 | L | － | 0.1 @ 0～350.0 uA | － | 0.1 @ 0～350.0 uA | |
| M | － | 1 @ 300～3500 uA | － | 1 @ 300～3500 uA | ||
| H | － | 10 @ 3000～9999 uA | － | 10 @ 3000～5000 uA | ||
| 時間機能 | 立上り時間 | 設定範囲 | － | 0.4～999.9 s | － | 0.4～999.9 s |
| 分解能 | － | 0.1 s | － | 0.1 s | ||
| 設定確度 | － | ±(0.1 % of setting +0.05 s) | － | ±(0.1 % of setting +0.05 s) | ||
| 立下り時間 | 設定範囲 | － | 0.0 , 1.0～999.9 s | － | 0.0 , 1.0～999.9 s | |
| 分解能 | － | 0.1 s | － | 0.1 s | ||
| 設定確度 | － | ±(0.1 % of setting +0.05 s) | － | ±(0.1 % of setting +0.05 s) | ||
| 試験時間 | 設定範囲 | － | 0, 0.4～999.9 s (0=連続) 0, 0.1～999.9 m (0=連続) 0, 0.1～999.9 h (0=連続) | － | 0, 0.4～999.9 s (0=連続) 0, 0.1～999.9 m (0=連続) 0, 0.1～999.9 h (0=連続) |
|
| 分解能 | － | 0.1 s 0.1 m 0.1 h | － | 0.1 s 0.1 m 0.1 h |
||
| 設定確度 | － | ±(0.1 % of setting +0.05 s) | － | ±(0.1 % of setting + 0.05 s) | ||
| アーク検出 | － | レンジ1～9 (9=最高感度) | － | レンジ1～9 (9=最高感度) | ||
その他の機能 |
||||||
| メモリ | 50 メモリ | |||||
| 表示器 | 20×2 LCD バックライト付き | |||||
| スクリーンロック | 操作パネルのキーロックにより不用意な操作によるプログラム等の変更を防止可能 | |||||
| 校正 | 内蔵プログラムと外部測定器により可能 | |||||
| アラーム音量 | レンジ0～9 (0=OFF、1=音量最小、9=音量最大) | |||||
インターフェース |
||||||
| USB | ハードウェア | USB＆RS232C (標準) | ||||
| GP-IB (オプション) | ||||||
| ターミネータ | 受信時LF,送信時LF | |||||
| PLC リモートコントロール | 入力 : Test , Reset , Memory1.2.3 ,Inter Lock | |||||
| 出力 : Pass , Fail , Processing | ||||||
一般仕様 |
||||||
| 供給電源 | 入力定格 | 単相2線 | ||||
| 入力電圧/周波数 | AC 100/200 Vrms ±10 %, 50/60 Hz ±5 % ※工場出荷時AC 115/230 Vrms ±10 % の指定可能 | |||||
| 入力電力 | 最大負荷時 | 630 VA以下 | ||||
| 入力電流 | 最大負荷時 | 6.3 A | ||||
| 質量 | 本体のみ | 約24 kg | 約23 kg | |||
| 外形寸法 (W×H×D) | 突起部含まず | 430 × 133 × 400 mm | ||||
| 環境条件 | 動作環境 | 屋内使用 | ||||
| 動作温度 | 0 ℃～ +40 ℃ | |||||
| 動作湿度 | 20 % RH ～ 85% RH (結露なし) | |||||
| 保存温度 | -20 ℃～ +60 ℃ | |||||
| 保存湿度 | 20% RH ～ 85% RH (結露なし) | |||||
| 高度 | 2000 m 以下 | |||||
| 冷却方式 | ファンによる強制空冷 | |||||
| 耐電圧 | 入力-出力間 | AC 1500 V、1 分間印加で異常なし | ||||
| 入力-FG間 | AC 1500 V、1 分間印加で異常なし | |||||
| 絶縁抵抗 | 入力-FG間 | DC 500 V、30 MΩ 以上 | ||||
付属品 |
||||||
| 取扱説明書 | × 1 | |||||
| 電源ケーブル | × 1 | |||||
| ヒューズ | ×2 (ヒューズホルダ内部の予備ヒューズを含む) | |||||
| インターロック解除コネクタ | × 1 (品番：1505) | |||||
| 高圧テストケーブル 20 kV, 1.6 m | － | － | × 1 (品番：1142) | |||
| 高圧テストケーブル 12 kV, 1.5 m | × 1 (品番：1143) | － | － | |||
| 高圧リターンケーブル 1.5 m | × 1 (品番：1144) | |||||
| USBケーブル | × 1 | |||||
オプションユニット |
||||||
| 1528 | GPIB インターフェイス | |||||
| 1536 | USB＆RS232C インターフェイス | |||||
| Opt.7011 | 7470 & 7473用連続電圧印加試験機能 | |||||
| Opt.7012 | 7472 & 7474用連続電圧印加試験機能 | |||||
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
