安全規格適合アナライザ (耐圧/絶縁抵抗/アース導通/タッチカレント試験)「ESA-Aシリーズ」は、感電保護(スマートGFI)、キーロック機能、ディスチャージ機能を装備しており、各種産業機器や医療機器の試験などに最適です。
- 見やすい大型カラー液晶を装備
- 安全試験に必要な全ての機能を装備
- ランプアップ時間(0.1s ~)、試験時間(連続、0.4s ~)設定
- ランプダウン時間(0.0s ~)設定
- 感電保護(スマートGFI)、キーロック機能、ディスチャージ機能を装備
- DUT入力277V/16A、測定周波数DC,15~1MHzのタッチカレント測定を内蔵
- 耐電圧試験後のDUTの故障を確かめるRUNテストを内蔵
- USB&RS-232Cインターフェースを標準装備
- オプションでGP-IBやLANインターフェースを装備可能
- 各種産業機器や医療機器の試験などに最適

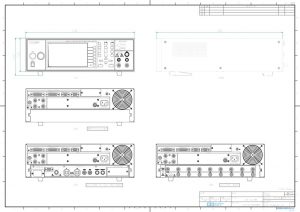

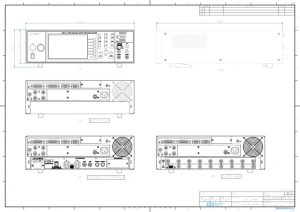

型名 | 出力容量 | ||
---|---|---|---|
ESA-140A | 5 kVac / 50 mAac | ||
ESA-150A | 5 kVac / 100 mAac | ||
AC耐圧試験 |
|||
レンジ | 分解能 | ||
AC出力電圧 [V] | 0 - 5000 | 1 | ± (1.5 % of setting + 5 V) |
出力周波数 | 50 Hz / 60 Hz ±0.1 %, ユーザー選択可能 | ||
出力波形 | 正弦波, クレストファクター = 1.3 - 1.5 | ||
出力安定度 | ± (1 % of output + 5 V), 無負荷から全負荷およびHIGHライン-LOWライン間 (合成変動) | ||
HI / LOリミット電流 (トータル) [mA] | 0.000 - 9.999 | 0.001 | ± (2 % of setting + 2 counts) |
10.00 - 50.00 (for ESA-140A) | 0.01 | ||
10.00 - 100.00 (for ESA-150A) | |||
HI / LOリミット電流 (リアル) [mA] | 0.000 - 9.999 | 0.001 | ± (3 % of setting + 50 µA) |
10.00 - 50.00 (for ESA-140A) | 0.01 | ||
10.00 - 99.99 (for ESA-150A) | |||
ランプアップ時間 [sec] | 0.1 - 999.9 | 0.1 | ± (0.1 % of setting + 0.05 s) |
ランプダウン時間 [sec] | 0.0 - 999.9 | ||
試験時間 [sec] | 0, 0.3 - 999.9 (0 = 連続) | ||
グラウンドコンティニュティ | 電流:DC 0.1 A ± 0.01 A (固定), 最大グランド抵抗:1 Ω ± 0.1 Ω | ||
電流オフセット | 0.000 - 50.00 mA (トータル電流 + 電流オフセット ≤50 mA) for ESA-140A 0.000 - 99.99 mA (トータル電流 + 電流オフセット ≤100 mA) for ESA-150A |
||
アーク検出機能 | 1 - 9 レンジ (9 最高感度) | ||
DC耐圧試験 |
|||
出力電圧 [VDC] | 0 - 6000 | 1 | ± (1.5 % of setting + 5 V) |
出力リップル | |||
設定 |
|||
HI / LOリミットDC電流 [μA] | 0.0 - 999.9 | 0.1 | ± (2 % of setting + 2 counts) |
1000 - 20000 | 1 | ||
ランプアップ時間 [sec] | 0.4 - 999.9 | 0.1 | ± (0.1 % of setting + 0.05 s) |
ランプダウン時間 [sec] | 0.0, 1.0 - 999.9 | ||
試験時間 [sec] | 0, 0.3 - 999.9 (0 = 連続) | ||
ランプHIGH電流 | > 20 mA peak maximum, ON / OFF 選択可能 | ||
チャージLOW電流 [μA] | 0.0 - 350.0 | ||
最大容量負荷 (DC Mode) (ランプアップ時間:0.1sの時) | 1µF | ||
グラウンドコンティニュティ | 電流:DC 0.1 A ± 0.01 A (固定), 最大グランド抵抗:1 Ω ± 0.1 Ω | ||
電流オフセット | 0.0 - 20000 uA (トータル電流 + 電流オフセット ≤20 mA) | ||
アーク検出機能 | 1 - 9 レンジ (9 最高感度) | ||
絶縁抵抗試験 |
|||
出力電圧 [VDC] | 30 – 1000 30 – 6000 (OPT.790) | 1 | ± (1.5% of setting + 2 counts) |
充電電流 | 最大 > 20mApeak | ||
設定 |
|||
HI / LOリミット抵抗[MΩ] | 0.05 - 99.99 (HIリミット: 0 = OFF) | 0.01 | 0.05 - 999.9, ± (2 % of setting + 2 counts) |
100.0 - 999.9 | 0.1 | 1000 - 9999, ± (5 % of setting + 2 counts) |
|
1000 - 50000 | 1 | 10000 - 50000, ± (15 % of setting + 2 counts) |
|
ランプアップ時間 [sec] | 0.1 - 999.9 | 0.1 | ± (0.1 % of setting + 0.05 s) |
ランプダウン時間 [sec] | 0.0 , 1.0 - 999.9 | ||
試験時間 [sec] | 0, 0.5 - 999.9 (0 = 連続) | ||
遅延時間 [sec] | 0.5 - 999.9 | ||
チャージLOW電流 [μA] | 0.000 - 3.500 | ||
低抵抗試験 |
|||
出力AC電流 [A] | 1.00 - 40.00 | 0.01 | ± (2 % of setting + 2 counts) |
出力AC電圧 [V] | 3.00 - 8.00 | 0.01 | ± (2 % of setting + 3 counts) |
出力周波数 | 50 / 60 ± 0.1 % | ||
出力レギュレーション | (1 % of output + 0.02 A), 最大負荷範囲、入力電圧範囲 | ||
最大負荷 | 1.00 - 10.00 A / 0 - 600 mΩ 10.01 - 30.00 A / 0 - 200 mΩ 30.01 - 40.00 A / 0 - 150 mΩ |
||
設定 |
|||
ケーブル抵抗オフセット [mΩ] | 0 - 200 | 1 | ± (2 % of setting + 2 counts) |
HI / LOリミット抵抗 [MΩ] | 0 - 150 (30.01 - 40.00 A) | 1 | 6.00 - 40 A, ± (2 % of setting + 2 counts) |
0 - 200 (10.01 - 30.00 A) | |||
0 - 600 (6.00 - 10.00 A) | |||
0 - 600(1.00 - 5.99 A) | 1.00 - 5.99 A, ± (3 % of setting + 3 counts) |
||
試験時間 [sec] | 0, 0.5 - 999.9 (0 = 連続) | 0.1 | ± (0.1 % of setting + 0.05 s) |
導通試験 |
|||
出力電流 [DC] | 0.1 A for 0 - 10.00 Ω 0.01 A for 10.1 - 100.0 Ω 0.001 A for 101 - 1000 Ω 0.0001 A for 1001 - 10000 0.1 A(最大). |
||
設定 |
|||
Max / Minリミット抵抗 [MΩ] | 0.00 - 10.00 | 0.01 | ± (1 % of setting + 3 counts) |
10.1 - 100.0 | 0.1 | ||
101 - 1000 | 1 | ||
1001 - 10000 | 1 | ± (1 % of setting + 10 counts) | |
試験時間 [sec] | 0.0, 0.3 - 999.9 (0 = 連続) | 0.1 | ± (0.1 % of setting + 0.05 s) |
オフセット抵抗 [Ω] | 0.00 - 10.00 | 0.01 | ± (1 % of reading + 3 counts) |
MEASUREMENT |
|||
レンジ | 分解能 | ||
AC / DC 電圧 [KV] (耐電圧試験) | 0.00 - 6.00 | 0.01 | ± (1.5 % of reading ) ≥ 500 V ± (1.5 % of reading + 1 count) |
DC 電圧 [V] (絶縁抵抗) | 0 – 1000 0 – 6000 (OPT.790) | 1 | ± (1.5 % of reading + 2 counts) |
AC 電流 [mA] (トータル) | 0.000 - 3.500 | 0.001 | ± (2 % of reading + 2 counts) |
3.00 - 100.00 | 0.01 | ||
AC 電流 [mA] (リアル) | 0.000 - 9.999 | 0.001 | ± (3 % of reading + 50 µA) All レンジ PF > 0.1, V > 250 Vac |
10.00 - 99.99 | 0.01 | ||
DC 電流 [μA] | 0.0 - 350.0 | 0.1 | ± (2% of reading + 2 counts) |
DC 電流 [mA] | 0.300 - 3.500 | 0.001 | |
3.00 - 20.00 | 0.01 | ||
AC 電流 [A] (GB) | 0.00 - 40.00 | 0.01 | ± (3 % of reading + 3 counts) |
抵抗 [MΩ] | 30 - 499 Vdc | 30 - 499 V 0.05 - 999.9 MΩ, ± (7 % of reading + 2 counts) 500 - 1000 V 0.05 - 999.9 MΩ, ±(2 % of reading + 2 counts) 1000 - 9999 MΩ, ±(5 % of reading + 2 counts) 10000 - 50000 MΩ, ±(15 % of reading + 2 counts) |
|
0.050 - 1.999 | 0.001 | ||
2.00 - 19.99 | 0.01 | ||
20.0 - 199.9 | 0.1 | ||
200 - 50000 | 1 | ||
500 - 1000 Vdc | |||
0.050 - 9.999 | 0.001 | ||
10.00 - 99.99 | 0.01 | ||
100.0 - 999.9 | 0.1 | ||
1000 - 50000 | 1 | ||
抵抗 [mΩ] (低抵抗試験) | 0 - 600 | 1 | 1.0 - 2.99 A ± (3 % of reading + 3 counts) 3.00 - 40.00 A ± (2 % of reading + 2 counts) |
抵抗 [Ω] (導通試験) | 0.00 - 10.00 | 0.01 | ± (1 % of reading + 3 counts) |
10.1 - 100.0 | 0.1 | ||
101 - 1000 | 1 | ||
1001 - 10000 | 1 | ± (1 % of reading + 10 counts) | |
RUN 試験 | |||
AC電圧 | 0 - 277.0 V, 単相不平衡 | ||
電流 | 連続最大 16 A | ||
電力定格 | 4500 W 最大 | ||
回路短絡保護 | 短絡電流 = 23 Armsまたは、突入電流 = 68 Apeak 応答時間: RMS | ||
設定 |
|||
HI / LOリミットAC電圧 [V] | 30.0 - 277.0 | 0.1 | ± (1.5 % of setting + 0.2 V) |
HI / LOリミットAC電流 [A] | 0.00 - 16.00 | 0.01 | ± (2 % of setting + 2 counts) |
HI / LOリミット電力 [W] | 0 - 4500 | 1 | ± (5 % of setting + 3 counts) |
HI / LOリミット力率 | 0.000 - 1.000 | 0.001 | ± (8 % of setting + 2 counts) |
HI / LOリーケージ電流 [mA] | 0.00 - 10.00 Hi - Limit: 0 = OFF | 0.01 | ± (2 % of setting + 2 counts) |
遅延時間 [sec] | 0.2 - 999.9 | 0.1 | ± (0.1% + 0.05s) |
試験時間 [sec] | 0, 0.1 - 999.9 (0 = 連続) | ||
測定 |
|||
レンジ | 分解能 | ||
AC電圧 [V] | 0.0 - 277.0 | 0.1 | ± (1.5 % of reading + 2 counts) at 30 - 277 V |
AC電流 [A] | 0.00 - 16.00 | 0.01 | ± (2 % of reading + 2 counts) |
AC電力 [W] | 0 - 4500 | 1 | ± (5 % of reading + 3 counts) |
力率 | 0.000 - 1.000 | 0.001 | ± (8 % of reading + 2 counts) |
リーケージ電流 [mA] | 0.00 - 10.00 | 0.01 | ± (2 % of reading + 2 counts) |
測定用模擬回路 | リーケージ電流測定抵抗 = 2 kΩ ± 1 % | ||
タッチカレントテスト |
|||
DUT 入力範囲 | 0 - 277 V, AC@ 16 Aac max | ||
AC電流 [A] | 16 | ||
回路短絡保護 | 短絡電流 = 23 Armsまたは、突入電流 = 68 A peak 応答時間: RMS | ||
設定 |
|||
HI / LOリミットAC電流 (RMS) [μA] | レンジ | 分解能 |
|
0.0 - 999.9 µA (0 = OFF) | 0.1 µA | ||
1000 - 10000 uA | 1 µA | ||
HI / LOリミットAC電流 (PEAK) [μA] | 0.0 - 999.9 μA (0 = OFF) | 0.1 µA | |
1000 - 10000 uA | 1 µA | ||
試験時間 [sec] | 0, 0.5 - 999.9 for AC+DC 0.1 - 999.9 for AC / DC only) (0 = 連続) | 0.1 | ± (0.1 % + 0.05 s) |
遅延時間 [sec] | オートレンジ 0.5 - 999.9 for AC+ DC 1.8-999.9 for AC / DC only 固定レンジ 1.3-999.9 for AC / DC only |
||
適合安全規格 | A. UL544 Non Patient, UL484, IEC60598, UL1363,UL923, UL471, UL867, UL697 | ||
B. UL544 Patient Care | |||
C. UL2601-1, IEC60601-1, EN60601-1 | |||
D. UL1563 | |||
E. IEC60990 Fig4 U2, IEC 60950-1, IEC60335-1, IEC60598-1, UL484, IEC60065, IEC61010, | |||
F. IEC60990 Fig5 U3, IEC60598-1 | |||
G. 基準測定素子1kΩ(周波数確認用) | |||
模擬回路 A - G 部品 | 確度:抵抗: ± 1 %, 容量: ± 1 % | ||
模擬回路 電圧リミット | 最大 30 V ピーク または 30 VDC | ||
プローブ設定 | G-L, PH-PL, PH-L (HVリレーとHV端子使用) | ||
内部漏洩 | 1. 内部漏洩電流=65 uA 2. PHへ277 V印加時 最大漏洩電流=70 uA |
||
外部模擬回路 | 1つの模擬回路を追加可能 | ||
電流測定 | 漏洩電流は、漏洩電流HIリミット設定値によりレンジを選択します。 | ||
周波数レンジ | DC, 15 Hz-1 MHz | ||
リーケージ電流レンジ (RMS) |
|||
オートレンジ | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | 0.0uA - 64.0uA | 0.0 uA - 32.0 uA | 0.0 uA - 22.0 uA |
レンジ 2 | 56.0 uA - 260.0 uA | 28.0 uA - 130.0 uA | 18.3 uA - 85.0 uA |
レンジ 3 | 240.0 uA - 999.9 uA, 1000 uA - 1050 uA | 120.0 uA - 525.0 uA | 80.0 uA - 350.0 uA |
レンジ 4 | 800.0 uA - 999.9 uA, 1000 - 4200 uA | 400.0 uA - 999.9 uA, 1000 uA - 2100 uA | 266.6 uA - 999.9 uA, 1000 uA - 1400 uA |
レンジ 5 | 3600 uA - 8399 uA, 8.4 mA - 10.00 mA | 1800 uA - 8400 uA | 1200 uA - 5600 uA |
レンジ 6 | NA | 8000 uA - 8399 uA, 8.40 mA - 10.00 mA | 5300 uA - 8399 uA, 8.40 mA - 10.00 mA |
固定レンジ > 6 % of レンジ | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | 0.0 uA - 64.0 uA | 0.0 uA - 32.0 uA | 0.0 uA - 22.0 uA |
レンジ 2 | 15.6 uA - 260.0 uA | 7.8 uA - 130.0 uA | 5.1 uA - 85.0 uA |
レンジ 3 | 63 uA - 1050 uA | 31.5 uA - 525.0 uA | 21.0 uA - 350.0 uA |
レンジ 4 | 252 uA - 4200 uA | 126 uA - 2100 uA | 84 uA - 1400 uA |
レンジ 5 | 600 uA - 8399 uA, 8.4 mA - 10.00 mA | 504 uA - 8400 uA | 336 uA - 5600 uA |
レンジ 6 | 600 uA - 8399 uA, 8.40 mA - 10.00 mA | 600 uA - 8399 uA, 8.40 mA - 10.00 mA | 600 uA - 8399 uA, 8.40 mA - 10.00 mA |
固定レンジ | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | NA | NA | NA |
レンジ 2 | 0.0 uA - 15.6 uA | 0.0 uA - 7.8 uA | 0.0 uA - 5.1 uA |
レンジ 3 | 0 uA - 63 uA | 0.0 uA - 31.5 uA | 0.0 uA - 21.0 uA |
レンジ 4 | 0 uA - 252 uA | 0 uA - 126 uA | 0 uA - 84 uA |
レンジ 5 | 0 uA - 600 uA | 0 uA - 504 uA | 0 uA - 336 uA |
レンジ 6 | 0 uA - 600 uA | 0 uA - 600 uA | 0 uA - 600 uA |
分解能 |
|||
オートレンジ & 固定レンジ 1 – 2 ; 固定レンジ 3 (1 k & 1.5 k MD) | 0.1 uA (* 8400 uA) | ||
固定レンジ 3 (0.5 k MD), 固定レンジ 4 - 6 | 1 uA (* 8400 uA) | ||
確度(オートレンジ) |
|||
レンジ | 基本確度 |
||
レンジ 1 - 5 (*1) | AC + DC |
||
DC | ± (2 % of reading + 3 counts) | ||
15 Hz | ± (2 % of reading + 3 counts) | ||
100 kHz | ± (5 % of reading) > 10.0 uA | ||
AC only (*2) |
|||
15 Hz | ± (3 % of reading + 5 counts) | ||
30 Hz | ± (2 % of reading + 3 counts) | ||
100 kHz | ± (5 % of reading) > 10.0 uA | ||
DC only (*3) |
|||
DC | ± (2 % of reading + 3 counts) > 10.0 uA | ||
レンジ 6 (*1) | AC + DC |
||
DC | ± (5 % of reading) > 10.0 uA | ||
15 Hz | |||
AC only (*2) |
|||
15 Hz | ± (5 % of reading) > 10.0 uA | ||
30 Hz | |||
DC only (*3) |
|||
DC | ± (5 % of reading) > 10.0 uA | ||
確度(固定レンジ) |
|||
レンジ | 基本確度 (レンジの6 %以上) | 加算誤差 (レンジの6 %未満) |
|
レンジ1 - 5 (*1) | AC + DC |
||
DC | ± (2 % of reading + 3 counts) | add (2 % of reading + 0.2 % of range) |
|
15 Hz | ± (2 % of reading + 3 counts) | add (2 % of reading + 0.2 % of range) |
|
100 kHz | ± (5 % of reading) > 10.0uA | add (2 % of reading + 0.5 % of range) |
|
AC only (*2) | |||
15 Hz | ± (3 % of reading + 5 counts) | add (2 % of reading + 0.2 % of range) |
|
30 Hz | ± (2 % of reading + 3 counts) | add (2 % of reading + 0.2 % of range) |
|
100 kHz | ± (5 % of reading) >10.0uA | add (2 % of reading + 0.5 % of range) |
|
DC only (*3) |
|||
DC | ± (2 % of reading + 3 counts) > 10.0 uA | add (2 % of reading + 0.2 % of range) |
|
レンジ6 (*1) | AC + DC |
||
DC | ±5 % of reading (> 10.0 uA) | add (2 % of reading + 0.2 % of range) |
|
15 Hz | |||
AC only (*2) |
|||
15 Hz | ±5 % of reading (> 10.0 uA) | add (2 % of reading + 0.2 % of range) |
|
30 Hz | |||
DC only (*3) |
|||
DC | ±5 % of reading (> 10.0 uA) | add (2 % of reading + 0.2 % of range) |
|
リーケージ電圧レンジ (PEAK) |
|||
オートレンジ | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | 0.0 uA - 64.0 uA | 0.0 uA - 32.0 uA | 0.0 uA - 22.0 uA |
レンジ 2 | 56.0 uA - 260.0 uA | 28.0 uA - 130.0 uA | 18.3 uA - 85.0 uA |
レンジ 3 | 240.0 uA - 999.9 uA, 1000 uA - 1050 uA | 120.0 uA - 525.0 uA | 80.0 uA - 350.0 uA |
レンジ 4 | 800.0 uA - 999.9 uA, 1000 - 4200 uA | 400.0 uA - 999.9 uA, 1000 uA - 2100 uA | 266.6 uA - 999.9 uA, 1000 uA - 1400 uA |
レンジ 5 | 3600 uA - 8399 uA, 8.4 mA - 10.00 mA | 1800 uA - 8400 uA | 1200 uA - 5600 uA |
レンジ 6 | NA | 8000 uA - 8399 uA, 8.40 mA - 10.00 mA | 5300 uA - 8399 uA, 8.40 mA - 10.00 mA |
固定レンジ(レンジの6 %以上) | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | 0.0 uA - 64.0 uA | 0.0 uA - 32.0 uA | 0.0 uA - 22.0 uA |
レンジ 2 | 15.6 uA - 260.0 uA | 7.8 uA - 130.0 uA | 5.1 uA - 85.0 uA |
レンジ 3 | 63 uA - 1050 uA | 31.5 uA - 525.0 uA | 21.0 uA - 350.0 uA |
レンジ 4 | 252 uA - 4200 uA | 126 uA - 2100 uA | 84 uA - 1400 uA |
レンジ 5 | 600 uA - 8399 uA, 8.4 mA - 10.00 mA | 504 uA - 8400 uA | 336 uA - 5600 uA |
レンジ 6 | 600 uA - 8399 uA, 8.40 mA - 10.00 mA | 1200 uA - 8399 uA, 8.40 mA - 10.00 mA | 1200 uA - 8399 uA, 8.40 mA - 10.00 mA |
固定レンジ(レンジの6 %未満) | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | NA | NA | NA |
レンジ 2 | 0.0 uA - 15.6 uA | 0.0 uA - 7.8 uA | 0.0 uA - 5.1 uA |
レンジ 3 | 0 uA - 63 uA | 0.0 uA - 31.5 uA | 0.0 uA - 21.0 uA |
レンジ 4 | 0 uA - 252 uA | 0 uA - 126 uA | 0 uA - 84 uA |
レンジ 5 | 0 uA - 600 uA | 0 uA - 504 uA | 0 uA - 336 uA |
レンジ 6 | 0 uA - 600 uA | 0 uA - 600 uA | 0 uA - 600 uA |
分解能 |
|||
オート レンジ & 固定レンジ 1 - 2 固定 レンジ 3 (1 k & 1.5 k MD) | 0.1 uA (* 8400 uA) | ||
固定レンジ 3 (0.5 k MD), 固定レンジ 4 - 6 | 1 uA (* 8400 uA) | ||
確度(オート レンジ) |
|||
レンジ | 基本確度 |
||
レンジ 1 - 5 (*1) | AC + DC |
||
DC | ± (2 % of reading + 2 uA) | ||
15 Hz | ± (10 % of reading + 2 uA) | ||
AC only (*2) |
|||
15 Hz | ± (10 % of reading + 2 uA) | ||
レンジ 6 (*1) | AC + DC |
||
DC | ± (2 % of reading+ 3 count) | ||
15 Hz | ± (10 % of reading+ 2 counts) | ||
AC only (*2) |
|||
15 Hz | ± (10 % of reading + 2 counts) | ||
確度(固定レンジ) | |||
レンジ | 基本確度 (レンジの6 %以上) | 加算誤差 (レンジの6 %未満) |
|
レンジ 1 - 5 (*1) | AC + DC |
||
DC | ± (2 % of reading + 2 uA) | add (2 % of reading + 0.2 % of range) |
|
15 Hz | ± (10 % of reading + 2 uA) | add (2 % of reading + 0.2 % of range) |
|
100 kHz | ± (10 % of reading +2 uA) | add (2 % of reading + 0.5 % of range) |
|
AC only (*2) |
|||
15 Hz | ± (10 % of reading +2 uA) | add (2 % of reading + 0.2 % of range) |
|
100 kHz | ± (10 % of reading +2 uA ) | add (2 % of reading + 0.5 % of range) |
|
レンジ 6 (*1) | AC + DC |
||
DC | ± (2 % of reading + 3 counts) | add (2% of reading + 0.2% of range) |
|
15 Hz | ± (10 % of reading + 2 counts) | ||
AC only (*2) |
|||
15 Hz | ± (10% of reading +2 counts) | add (2% of reading + 0.2% of range) |
|
リーケージ電圧 レンジ (RMS) |
|||
オート レンジ | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5kΩ |
レンジ 1 | 0.0 mV - 32.0 mV | 0.0 mV - 32.0 mV | 0.0 mV - 32.0 mV |
レンジ 2 | 28.0 mV - 130.0 mV | 28.0 mV - 130.0 mV | 28.0 mV - 130.0 mV |
レンジ 3 | 120.0 mV - 525.0 mV | 120.0 mV - 525.0 mV | 120.0 mV - 525.0 mV |
レンジ 4 | 400.0 mV - 999.9 mV, 1000 mV - 2100 mV | 400.0 mV- 999.9 mV, 1000 mV - 2100 mV | 400.0 mV - 999.9 mV, 1000 mV - 2100 mV |
レンジ 5 | 1800 mV - 5000 mV | 1800 mV - 8400 mV | 1800 mV - 8400 mV |
レンジ 6 | NA | 8000 mV - 8399 mV, 8.40 V - 10.00 V | 8000 mV - 8399 mV, 8.40 V - 15.00 V |
固定レンジ(レンジの6 %以上) | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | 0.0 mV - 32.0 mV | 0.0 mV - 32.0 mV | 0.0 mV - 32.0 mV |
レンジ 2 | 7.8 mV - 130.0 mV | 7.8 mV - 130.0 mV | 7.8 mV - 130.0 mV |
レンジ 3 | 31.5 mV - 525.0 mV | 31.5 mV - 525.0 mV | 31.5 mV - 525.0 mV |
レンジ 4 | 126 mV - 2100 mV | 126 mV - 2100 mV | 126 mV - 2100 mV |
レンジ 5 | 300 mV - 5000 mV | 504 mV - 8400 mV | 504 mV - 8400 mV |
レンジ 6 | 300 mV - 5000 mV | 600 mV - 8399 mV, 8.40 V - 10.00 V | 900 mV - 8399 mV, 8.40 V - 15.00 V |
固定 レンジ(レンジの6 %未満) | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | NA | NA | NA |
レンジ 2 | 0.0 mV - 7.8 mV | 0.0 mV - 7.8 mV | 0.0 mV - 7.8 mV |
レンジ 3 | 0.0 mV - 31.5 mV | 0.0 mV - 31.5 mV | 0.0 mV - 31.5 mV |
レンジ 4 | 0 mV - 126 mV | 0 mV - 126 mV | 0 mV - 126 mV |
レンジ 5 | 0 mV - 300 mV | 0 mV - 504 mV | 0 mV - 504 mV |
レンジ 6 | 0 mV - 300 mV | 0 mV - 600 mV | 0 mV - 900 mV |
分解能 |
|||
オート レンジ & 固定レンジ 1 - 2 固定 レンジ 3 (1 k & 1.5 k MD) | 0.1 mV(* 8400 mV) | ||
固定 レンジ 3 (0.5 k MD), 固定 レンジ 4 - 6 | 1 mV (* 8400 mV) | ||
確度(オートレンジ) | |||
レンジ | 基本確度 |
||
レンジ 1~5 (*1) | AC + DC |
||
DC | ± (2 % of reading + 3 counts) | ||
15 Hz | ± (2 % of reading + 3 counts) | ||
100 kHz | ± (5 % of reading) > 10.0mV | ||
AC only (*2) |
|||
15 Hz | ± (3 % of reading + 5 counts) | ||
30 Hz | ± (2 % of reading + 3 counts) | ||
100 kHz | ± (5 % of reading) > 10.0 mV | ||
DC only (*3) |
|||
DC | ± (2 % of reading + 3 counts) > 10.0 mV | ||
レンジ 6 (*1) | AC + DC |
||
DC | ± (5 % of reading) > 10.0 mV | ||
15 Hz | |||
AC only (*2) |
|||
15 Hz | ± (5 % of reading) > 10.0 mV | ||
30 Hz | |||
DC only (*3) |
|||
DC | ± (5 % of reading) > 10.0 mV | ||
確度(固定レンジ) |
|||
レンジ | 基本確度 (レンジの6 %以上) | 加算誤差 (レンジの6 %未満) |
|
レンジ 1~5 (*1) | AC + DC |
||
DC | ±(2 % of reading + 3 counts) | add (2 % of reading + 0.2 % of range) |
|
15 Hz | ± (2 % of reading + 3 counts) | add (2% of reading + 0.2 % of range) |
|
100 kHz | ± (5 % of reading) > 10.0 mV | add (2 % of reading + 0.5 % of range) |
|
AC only (*2) |
|||
15 Hz | ± (3 % of reading + 5 counts) | add (2 % of reading + 0.2 % of range) |
|
30 Hz | ± (2 % of reading + 3 counts) | add (2 % of reading + 0.2 % of range) |
|
100 kHz | ± (5 % of reading) > 10.0 mV | add (2 % of reading + 0.5 % of range) |
|
DC only (*3) |
|||
DC | ± (2 % of reading + 3 counts) >10.0 mV | add (2 % of reading + 0.2 % of range) |
|
レンジ 6 (*1) | AC + DC |
||
DC | ±5 % of reading (>10.0 mV) | add (2 % of reading + 0.2 % of range) |
|
15 Hz | |||
AC only (*2) |
|||
15 Hz | ±5 % of reading (>10.0 mV) | add (2 % of reading + 0.2 % of range) |
|
30 Hz | |||
DC only (*3) |
|||
DC | ±5 % of reading (>10.0 mV) | add (2 % of reading + 0.2 % of range) |
|
リーケージ電圧 レンジ (Peak) |
|||
オートレンジ | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | 0.0 mV - 32.0 mV | 0.0 mV - 32.0 mV | 0.0 mV - 32.0 mV |
レンジ 2 | 28.0 mV - 130.0 mV | 28.0 mV - 130.0 mV | 28.0 mV - 130.0 mV |
レンジ 3 | 120.0 mV - 525.0 mV | 120.0 mV - 525.0 mV | 120.0 mV - 525.0 mV |
レンジ 4 | 400.0 mV - 999.9 mV, 1000 mV - 2100 mV | 400.0 mV - 999.9 mV, 1000 mV - 2100 mV | 400.0 mV - 999.9 mV, 1000 mV - 2100 mV |
レンジ 5 | 1800 mV - 5000 mV | 1800 mV - 8400 mV | 1800 mV - 8400 mV |
レンジ 6 | NA | 8000 mV - 8399 mV, 8.40 V - 10.00 V | 8000 mV - 8399 mV, 8.40 V - 15.00 V |
固定 レンジ(レンジの6 % 以上) | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | 0.0 mV - 32.0 mV | 0.0mV - 32.0mV | 0.0mV - 32.0mV |
レンジ 2 | 7.8 mV - 130.0 mV | 7.8mV - 130.0mV | 7.8mV - 130.0mV |
レンジ 3 | 31.5 mV - 525.0 mV | 31.5mV - 525.0mV | 31.5mV - 525.0mV |
レンジ 4 | 126 mV - 2100 mV | 126mV - 2100mV | 126mV - 2100mV |
レンジ 5 | 300 mV - 5000 mV | 504mV - 8400mV | 504mV - 8400mV |
レンジ 6 | 300 mV - 5000 mV | 600 mV - 8399 mV, 8.40 V - 10.00 V | 900 mV - 8399 mV, 8.40 V - 15.00 V |
固定レンジ(レンジの6 %未満) | MD Major Resistance is 0.5 kΩ | MD Major Resistance is 1 kΩ | MD Major Resistance is 1.5 kΩ |
レンジ 1 | NA | NA | NA |
レンジ 2 | 0.0 mV - 7.8 mV | 0.0 mV - 7.8 mV | 0.0 mV - 7.8 mV |
レンジ 3 | 0.0 mV - 31.5 mV | 0.0 mV - 31.5 mV | 0.0 mV - 31.5 mV |
レンジ 4 | 0 mV - 126 mV | 0 mV - 126 mV | 0 mV - 126 mV |
レンジ 5 | 0 mV - 300 mV | 0 mV - 504 mV | 0 mV - 504 mV |
レンジ 6 | 0 mV - 300 mV | 0 mV - 600 mV | 0 mV - 900 mV |
分解能 |
|||
オート レンジ & 固定 レンジ 1 - 2 固定 レンジ 3(1k & 1.5 k MD) | 0.1 mV(* 8400 mV) | ||
固定 レンジ 3 (0.5 k MD) 固定 レンジ 4 - 6 | 1 mV (* 8400 mV) | ||
確度(オート レンジ) |
|||
レンジ | 基本確度 |
||
レンジ 1~5 (*1) | AC + DC |
||
DC | ± (2 % of reading + 2 mV) | ||
15 Hz | ± (10 % of reading +2 mV) | ||
AC only (*2) |
|||
15 Hz | ± (10 % of reading +2 mV) | ||
レンジ 6 (*1) | AC + DC |
||
DC | ± (2 % of reading + 3 counts) | ||
15 Hz | ± (10 % of reading +2 counts) | ||
AC only (*2) |
|||
15 Hz | ± (10 % of reading +2 counts) | ||
確度(固定レンジ) |
|||
レンジ | 基本レンジ(レンジの6 %以上) | 加算誤差(レンジの 6 %以上) |
|
レンジ 1~5 (*1) | AC + DC |
||
DC | ± (2 % of reading + 2 mV) | add (2 % of reading + 0.2 % of range) |
|
15 Hz | ± (10 % of reading + 2 mV) | add (2 % of reading + 0.2 % of range) |
|
100 kHz | ± (10 % of reading + 2 mV) | add (2 % of reading + 0.5 % of range) |
|
AC only (*2) |
|||
15 Hz | ± (10 % of reading + 2 mV) | add (2 % of reading + 0.2 % of range) |
|
100 kHz | ± (10 % of reading + 2 mV) | add (2 % of reading + 0.5 % of range) |
|
レンジ 6 (*1) | AC + DC |
||
DC | ± (2 % of reading + 3 counts) | add (2 % of reading + 0.2 % of range) |
|
15 Hz | ± (10 % of reading + 2 counts) | ||
AC only (*2) |
|||
15 Hz | ± (10 % of reading + 2 counts) | add (2 % of reading + 0.2 % of range) |
|
注記 |
|||
*1. 最終的に測定した信号がレンジ5以上の場合、最大で合せて28 V peak測定可能です。 最終的に測定した信号がレンジ5以下の場合、最大で合せて12 V peak測定可能です。 |
|||
*2. ACモードで、ハイパスフィルタのカットオフ点は、15 Hzです。 | |||
*3. DCモードで、ローパスフィルタのカットオフ点は、15 Hzです。 | |||
リーケージ Imax レンジ |
|||
仕様は、リーケージ電流(RMS)と同じです | |||
仕様は、リーケージ電流(Peak)と同じです | |||
ライン電圧測定 |
|||
レンジ | 0.0 - 277.0 Vac | ||
分解能 | 0.1 V | ||
確度 | ± (1.5 % of reading + 0.2 V), at 30.0 - 277.0 V | ||
TCTおよびRUNテストの時の 連続した出力選択 (連続した実行) | TCTおよびRUN試験の連続的なパラメーター選択の作成: "continous=ON"の設定時、出力はステップとステップの間でシャットダウンされませんが、 TCTモードで、ライン条件の異なる設定の時、 DUT出力は、パワーオンの時に25 msの間パワーオフになります。 |
||
一般 |
|||
入力電圧 AC | 100 / 200 Vac ± 10 %, 115 / 230 Vac ± 15 %, 50 / 60 Hz ± 5 % 入力ヒューズ ESA-140A:5A / 250Vac 遅延型 ESA-150A:10A / 250Vac 遅延型 |
||
PLC リモートコントロール | 入力: Test, Reset, Interlock, ファイル呼出1-3 | ||
出力:Pass, Fail, 試験中 | |||
メモリ | 10000ステップ (異なるメモリとステップでユーザーが作成可能) | ||
表示器 | 800 x 480デジタルTFT LCD, 9レンジコントラスト設定 | ||
2点確認 | ESA-140A: 5 kVac / 25 mA と 25 Aac / 150 mΩ | ||
ESA-150A: 5 kVac / 50 mA と 30 Aac / 150 mΩ | |||
保護機能 | スマートGIF回路内蔵 , GFIトリップ電流=最大5.0 mA, 高圧シャットダウン時間 | ||
ホット耐圧試験 | 耐圧出力で同時に電源ラインの正弦波を生成する為、ライン入力電源を検出する。 | ||
マイメニュー | ユーザーがカスタマイズ出来るメニュです。良く使う機能やメニュを登録可能です。 | ||
インターフェース | USB&RS-232標準装備 オプション:GPIB (IEEE-488.2), イーサーネット, マルチファンクションカード(USB-A / RS-485/RS-232 / BAR Code PS / 2 type) |
||
言語選択機能 | 英語/中国語の言語選択が可能 | ||
アラーム音量 | 0 - 9 の範囲設定 (0=OFF, 1 最小音量, 9 最大音量) | ||
校正 | ソフトウェアによりフロントパネルから調整可能です。校正期限の自動警告が可能です。 | ||
使用環境 | 0 - 40 ℃, 20 - 80 % RH | ||
外形寸法/質量 | 430 mm (W) × 133 mm (H) × 500 mm (D) / ESA-140A:36 kg, ESA-150A:41kg | ||
標準添付品 |
|||
ACケーブル(10 A) | x 1 | ||
ヒューズ | x 2 (ヒューズホルダーに含まれるスペアを含む) | ||
インターロックキー (1505) | x 1 | ||
高圧テストケーブル 1.5 m (1101) | x 1 | ||
導通試験テストケーブル 40 A ,1.6 m (1137) | x 1 | ||
導通試験リターンケーブル 40 A ,1.6 m (1138) | x 1 | ||
USBケーブル, 1.8 m | x 1 | ||
3Uラックマウントブラケット | x 2 | ||
3Uラックマウントハンドル | x 2 | ||
オプション |
|||
交流電源 (for Opt.769) |
|||
定格出力 | 最大500 VA | ||
出力電圧 AC | 0-150.0 V / 0-277.0 V | ||
出力電流 AC | 4.20 A / 2.10 A |
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
