多機能安全試験器(耐圧試験・絶縁抵抗試験・アース導通試験)「SE7400シリーズ」は、4.3インチカラータッチパネル採用ならびに操作パネルの表示言語に英語・日本語表示対応した使いやすい安全試験器です。
感電保護(スマートGFI)、キーロック機能、ディスチャージ機能を装備しており、各種産業機器や電子デバイスの試験に最適です。
- デジタル表示、高精度デジタル設定方式
- 4.3インチカラータッチパネル採用
- 英語・日本語表示対応
- 8chスキャナ内蔵(SE7441)
- オプションで4ch/8chスキャナ内蔵(SE7430)
- ランプアップ時間(0.1s~)、試験時間(連続、0.3s~)設定
- 2000メモリステップ
- DC用のディスチャージ機能を装備
- PLCによる リモート制御に対応
- GBを32A->40Aに変更(オプション)
- 内蔵スキャナによりオールインワン自動化も可能
- USB&RS-232C標準装備
- GPIB/Ethenet(オプション)
- ワールドワイド入力(100~120V、200~240V)
型名 | SE7430 | SE7440 | SE7441 |
---|---|---|---|
AC 耐圧試験 | 5kVac/40mA | 5kVac/40mA | 5kVac/40mA |
AC 耐圧試験 (Opt.7015) | 6kVac/30mA | 6kVac/30mA | 6kVac/30mA |
DC 耐圧試験 | 6kVdc / 10mA | ||
DC 耐圧試験 (Opt.7015) | 7.5kVdc / 10mA | ||
絶縁抵抗試験 | 6kVdc/50000MΩ | ||
低抵抗試験(保護導通試験) | - | 32A/600mΩ/8V | 32A/600mΩ/8V |
内蔵スキャナ ※1) | ▲ | - | 8CH内蔵 |
*1 : オプション:▲, 無し(増設不可):-
【 AC耐電圧試験 】
AC 耐電圧試験 | ||||
---|---|---|---|---|
出力容量 | 5kVac/40mA | |||
出力容量(Op.7015) | 6kVac/30mA | |||
レンジ | 分解能 | 確度 | ||
AC出力電圧 [V] | 0 - 5000 | 1 | ±(1.5% of setting + 5V) | |
AC出力電圧 [V] (Opt.7015) | 0 - 6000 | 1 | ±(1.5% of setting + 5V) | |
出力周波数 | 50Hz/60Hz ±0.1%, 選択可能 | |||
出力波形 | 正弦波, クレストファクター = 1.3 - 1.5 | |||
出力安定度 | 無負荷から最大負荷において ±(1% of output + 5V) | |||
設定 |
||||
HI/LOリミット電流(トータル) [mA] | オートレンジ | 0.000 - 9.999 | 0.001 | ±(2% of setting + 2counts) |
10.00 - 40.00 | 0.01 | |||
固定レンジ | 0.000 - 3.500 | 0.001 | ||
3.51 - 40.00 | 0.01 | |||
HI/LOリミット電流(リアル) [mA] | オートレンジ | 0.000 - 9.999 | 0.001 | ± (3% of setting + 50μA) |
10.00 - 40.00 | 0.01 | |||
ランプアップ時間 [sec] | 0.1 - 999.9 | 0.1 | ±(0.1% of setting + 0.05sec) | |
ランプダウン時間 [sec] | 0.0 - 999.9 | |||
試験時間 [sec] | 0, 0.3 - 999.9 (0=連続) | |||
AC電流オフセット [mA] | 0.000 - 40.00mA (トータル + オフセット ≤40mA) | |||
アーク放電検出 | 1 - 9 レンジ (9 最高感度) |
DC 耐電圧試験 | ||||
---|---|---|---|---|
出力容量 | 6kVdc / 10mA | |||
出力容量 (Opt.7015) | 7.5kVdc / 10mA | |||
レンジ | 分解能 | 確度 | ||
DC出力電圧 [V] | 0 - 6000 | 1 | ±(1.5% of setting + 5V) | |
DC出力電圧 [V] (Opt.7015) | 0 - 7500 | 1 | ±(1.5% of setting + 5V) | |
出力リップル | ||||
設定 |
||||
HI/LOリミット電流 [μA] | オートレンジ | 0.0000 - 0.9999 | 0.0001 | ±(2% of setting + 10counts) Lowレンジ設定ON時 |
1.000 - 9.999 | 0.001 | |||
10.00 - 99.99 | 0.01 | |||
100.0 - 999.9 | 0.1 | ±(2% of setting + 2counts) Lowレンジ設定ON時 |
||
1000 - 10000 | 1 | |||
0.0 - 999.9 | 0.1 | ±(2% of setting + 2counts) | ||
1000 - 10000 | 1 | |||
固定レンジ | 0.0000 - 0.3500 | 0.0001 | ±(2% of setting + 10counts) Lowレンジ設定ON時 |
|
0.351 - 3.500 | 0.001 | |||
3.51 - 35.00 | 0.01 | |||
35.1 - 350.0 | 0.1 | ±(2% of setting + 2counts) | ||
351 - 3500 | 1 | |||
3501 - 10000 | 1 | |||
ランプアップ時間 [sec] | 0.4 - 999.9 | 0.1 | ±(0.1% of setting + 0.05sec) | |
ランプダウン時間 [sec] | 0.0, 0.1 - 999.9 | |||
試験時間 [sec] | 0, 0.4 - 999.9 (0=連続) 0, 1.0 - 999.9 Lowレンジ設定ON時 |
|||
ランプHIGH電流 [μA] | LowレンジON | 0.0000 - 0.9999 | 0.0001 | ±(2% of setting + 10counts) |
1.000 - 9.999 | 0.001 | |||
10.00 - 99.99 | 0.01 | |||
100.0 - 999.9 | 0.1 | ±(2% of setting + 2counts) | ||
1000 - 10000 | 1 | |||
LowレンジOFF | 0.0 - 999.9 | 0.1 | ||
1000 - 10000 | 1 | |||
チャージLOW電流 [μA] | 0.0 - 350.0[μA] または 自動設定, 電流レンジ 3レンジ 0 - 3500[nA] または 自動設定, 電流レンジ 6レンジ |
|||
放電時間 | 無負荷50ms未満、容量負荷の場合100ms未満 (電圧値毎の最大容量値は以下参照) | |||
最大容量負荷(DC Mode) | 1μF | |||
電流オフセット電流 [μA] | 0.0 - 10000μA (トータル + オフセット ≤10mA) | |||
アーク放電検出 | 1 - 9 ranges (9 最高感度) |
絶縁抵抗試験 | |||
---|---|---|---|
出力容量 | 6kVdc / 50000MΩ | ||
レンジ | 分解能 | 確度 | |
DC出力電圧 [V] | 10 - 6000 | 1 | ±(1.5% of setting + 5V) |
HI/LOリミット抵抗 [MΩ] | 0.10 - 99.99 (HIリミット : 0 = OFF) | 0.01 | 0.10 - 999.9, ± (2% of setting + 2counts) |
1.00 - 99.99 | 0.1 | 1000 - 9999, ± (5% of setting + 2counts) | |
1000 - 50000 | 1 | 10000 - 50000, ± (15% of setting + 2counts) | |
ランプアップ時間 [sec] | 0.1 - 999.9 | 0.1 | ±(0.1% of setting + 0.05sec) |
ランプダウン時間 [sec] | 0.0, 0.1 - 999.9 | ||
試験時間 [sec] | 0, 0.5 - 999.9 (0=連続) | ||
遅延時間 [sec] | 0.5 - 999.9 | ||
チャージLOW電流 [μA] | 0 - 3.500 または 自動設定 |
低抵抗試験(保護導通試験)(適合機種:SE7440, SE7441) | |||
---|---|---|---|
出力容量 | 32A / 600mΩ / 8V | ||
レンジ | 分解能 | 確度 | |
出力 AC 電流 [A] | 1.00 - 32.00 | 0.01 | ± (2% of setting + 2counts) |
出力 AC 電流 [A] (Opt.799) | 1.00 - 40.00 | 0.01 | ± (2% of setting + 2counts) |
出力 AC 電圧 [V] オープン回路時 | 3.00 - 8.00 | 0.01 | ± (2% of setting + 3counts) |
出力周波数 | 50Hz/60Hz ±0.1%, 選択可能 | ||
出力安定度 | (1% of output + 0.02A), 最大負荷範囲, 入力電圧範囲 | ||
最大負荷 | 1.00- 10.00A / 0 - 600mΩ, 10.01 - 32.00A / 0 - 200mΩ | ||
設定 |
|||
リードオフセット電流 [mΩ] | 0 - 200 | 1 | ± (2% of setting + 2counts) |
HI/LOリミット抵抗 [mΩ] | 0 - 200 (10.01 - 32.00A) | 1 | 6.00 - 32.00A, ± (2% of setting + 2counts) |
0 - 600 (6.00 - 10.00A) | |||
0 - 600 (1.00 - 5.99A) | 1.00 - 5.99A, ± (3% of setting + 3counts) | ||
試験時間 [sec] | 0, 0.5 - 999.9 sec (0 = 連続) | 0.1 | ±(0.1% of setting + 0.05sec) |
測定 | ||||
---|---|---|---|---|
レンジ | 分解能 | 確度 | ||
AC/DC 電圧 [kV] (耐電圧試験) | 0.00 - 7.50 | 0.01 | 0.5kV以上:±(1.5% of reading) 0.5kV未満:±(1.5% of reading + 1count) |
|
DC 電圧 [V] (絶縁抵抗試験) | 0 - 1000 | 1 | ±(1.5% of reading + 2counts) | |
1001 - 6000 | 1 | ±(2% of reading + 5V) | ||
AC 電流(トータル) [mA] | オートレンジ | 0.000 - 3.500 | 0.001 | ±(2% of reading + 3counts) |
3.00 - 40.00 | 0.01 | |||
固定レンジ | 0.000 - 3.500 | 0.001 | ±(2% of reading + 2counts) | |
0.00 - 40.00 | 0.01 | ± (2% of reading + 2 counts) レンジの6%未満の時は更に + (0.1% of range) |
||
AC 電流(リアル) [mA] | 0.000 - 9.999 | 0.001 | ± (3% of reading + 50μA) 力率 > 0.1, 電圧 > 250Vac |
|
10.00 - 99.99 | 0.01 | |||
DC 電流 [nA] | オートレンジ | 0.0 - 350.0 | 0.1 | ± (2% of reading + 10counts) Lowレンジ設定ON時 |
固定レンジ | 0.0 - 350.0 | 0.1 | ||
DC 電流 [μA] | オートレンジ | 0.300 - 3.500 | 0.001 | |
3.00 - 35.00 | 0.01 | |||
30.0 - 350.0 | 0.1 | ± (2% of reading + 2counts) | ||
固定レンジ | 0.000 - 3.500 | 0.001 | ± (2% of reading + 10counts) Lowレンジ設定ON時 レンジの6%未満の時は更に + (0.1% of range) |
|
0.00 - 35.00 | 0.01 | |||
0.0 - 350.0 | 0.1 | ± (2% of reading + 2counts) | ||
DC 電流 [mA] | オートレンジ | 0.300 - 3.500 | 0.001 | |
3.00 - 10.00 | 0.01 | |||
固定レンジ | 0.000 - 3.500 | 0.001 | ± (2% of reading + 2counts) レンジの6%未満の時は更に + (0.1% of range) |
|

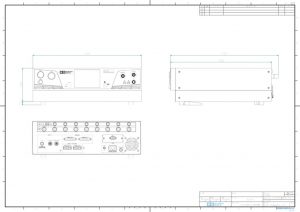

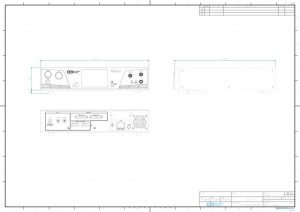

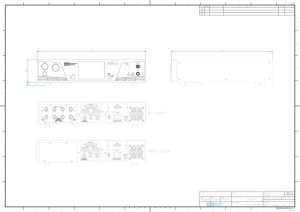

0.00 - 10.00 | 0.01 | ± (2% of reading + 2counts) レンジの6%未満の時は更に + (0.2% of range) |
||
AC 電流 [A] (低抵抗試験) | 0.00 - 40.00 | 0.01 | ± (3% of reading + 3counts) | |
抵抗 [MΩ] (絶縁抵抗試験) | 10 - 499V | 500 - 6000V | 0.001 | 10 - 29V 0.05 - 999.9, ± (15% of reading + 2 counts) 30 - 499V 0.05 - 999.9, ± (7% of reading + 2 counts) 500 - 6000V 0.05 - 999.9, ± (2% of reading + 2 counts) 1000 - 9999, ± (5% of reading + 2 counts) 10000 - 50000, ± (15% of reading + 2 counts) |
0.100- 1.999 | 0.100 - 9.999 (1.000 - 9.999 電圧設定 > 1000V) | 0.001 | ||
2.00 - 19.99 | 10.00 - 99.99 | 0.01 | ||
20.0 - 199.9 | 100.0 - 999.9 | 0.1 | ||
200 - 20000 | 1000 - 50000 | 1 | ||
抵抗 [mΩ] (低抵抗試験) | 0 - 600 | 1 | 3.00 - 32.00A, ±(2% of reading + 2counts) |
一般 | SE7430 | SE7440 | SE7441 |
---|---|---|---|
入力電圧 | 100 - 120V / 200 - 240V±10%, 50 / 60Hz±5%, 最大入力電流6.3A | ||
PLC リモートコントロール | 入力: Test, Reset, Interlock, ファイル呼出1-3(オプション:1-7) | ||
出力 : Pass , Fail , Processing | |||
メモリ | 2000ステップ異なるメモリとステップでユーザーが作成可能。 (1つのメモリ当たり上限は200ステップ) | ||
ディスプレイ | 4.3インチ カラーディスプレイ (タッチパネル) | ||
校正 | 内蔵プログラムと外部測定器により可能 | ||
アラーム音量設定 | レンジ: 0~9 ; 0=OFF, 1 最小音量, 9 最大音量 | ||
内蔵スキャナ | ▲ | - | ○ |
外部スキャナ | ○ | ○ | ○ |
USB & RS232 インターフェース | ○ | ○ | ○ |
GPIB インターフェース | ▲ | ▲ | ▲ |
Ethernet(LAN)インターフェース | ▲ | ▲ | ▲ |
マルチ言語 | 実行画面で表示する言語を指定可能 English(英語) / Japanese(日本語) | ||
使用環境 | 0~ 40℃, 20~ 80%RH | ||
外形寸法 (W×H×D) [mm] | 430×88.1×400 | 430×88.1×400 | 430×133×400 |
質量 | 17.6kg | 18.6kg | 19.8kg |
※ 標準:○, オプション:▲, 無し(増設不可):-
【 オプションユニット 】
オプションユニット | |
---|---|
Opt.798 | IR負出力 |
Opt.799 | SE7430用 GB Output 40A |
Opt.7002 | SE7430用 DC Continuity Test Function |
Opt.7003 | SE7430用 4チャンネルH.V スキャナモジュール |
Opt.7004 | SE7430用 8チャンネルH.V スキャナモジュール |
Opt.7005 | SE7430用 4チャンネルH.V + 4チャンネルCont. スキャナモジュール |
Opt.7006 | SE7430用 8チャンネルH.V + 8チャンネルCont. スキャナモジュール |
Opt.7009 | JigA/JigB |
Opt.7015 | 6kVac / 7.5kVdc 出力 |
1528B(GPIB) | GPIB インターフェース |
1535B(LAN) | イーサネット インターフェース |
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
