特長
- 精度の正確性がこの機器の大きな特徴となります。
- 減衰量は0.0～99.9dBの範囲を0.1dBステップで設定可能となります。
- 通信コマンドを設定する事で自動計測も可能です。
- LocalとRemoteの切替操作が可能です。
仕様
| 電気的仕様 | |
|---|---|
| 周波数範囲 | DC～200kHz |
| 特性インピーダンス | 600Ω 不平衡 |
| 減衰量設定範囲 | 0.0～99.9dB |
| 最大入力電圧 | 15Vrms |
| 許容電力 | 0.5W |
| 挿入損失 | 0.3dB 以下 |
| 減衰量表示 | 10進 3桁 |
| 入出力コネクタ | BNC-J |
| 制御方式 | 手動制御（3ダイヤル）及び GP-IB 制御 |
| 減衰量表示 | 7seg.3桁 |
| 切替寿命 | 機械的耐久度 500万回以上 |
| 電気的耐久度 10万回以上 | |
形状・その他 |
|
| 電源 | AC90V～240V 50/60Hz 11VA |
| 外形寸法・重量 | Approx. 240（W） × 100（H） × 350（D） mm |
| 周囲温度 | 5℃～35℃ |
| インターフェース | USB / GP-IB / LAN（オプション） |
減衰量誤差表
| FO≦20kHz | 20kHz≦FO | |
|---|---|---|
| 0.1dB STEP | ±0.05dB以内 | ±0.05dB以内 |
| 1.0dB STEP | ±0.05dB以内 | ±0.15dB以内 |
| 10.0dB STEP | ±0.15dB以内 | ATT≦70dB ±0.20dB 以内 ATT＞70dB ±1.00dB 以内 |
本体標準価格（税抜）：お問い合わせください

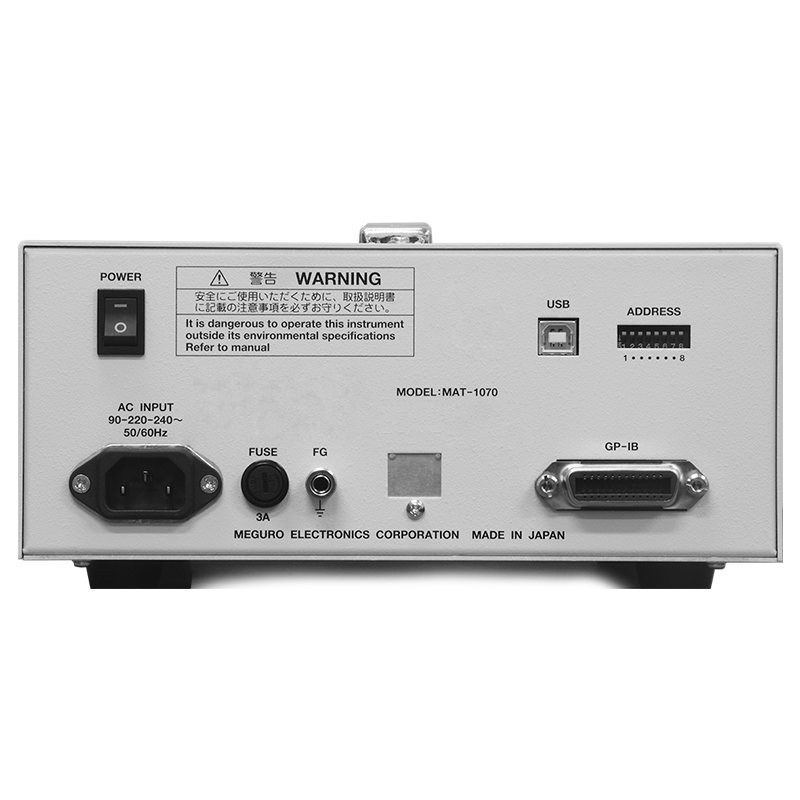

外観図
お問い合わせください
機器選定・使用時のご注意
機器選定・使用時のご注意
- 電子計測器を選定の際は、入力の定格電圧の範囲でお使いいただけるよう対象となるD.U.T（被試験物)の出力電圧をご確認ください。
- 信号発生器を選定の際は、D.U.T（被試験物)の定格入力を考慮した出力レベルの製品を選定ください。
- 電波を放射する機器を選定の際は、電波法に基づいた信号レベルでご使用ください。
- 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。
