※一般財団法人 道路交通情報通信システムセンター（VICS）と契約を交わされたお客様のみに販売しております。
- 小型軽量
- 76MHz～108MHzのワイドバンド
- GPS位置情報の同時保存
本器は、放送されているFM多重信号を捕えて、最長28日間分のデータを連続で保存することができる製品です。
お問い合わせください （本体標準価格・税抜）
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ
特長- 仕様
- 価格
- 製品カタログ
- 外観図
- 機器選定・使用時のご注意
- 保守サービス
特長
・小型軽量
・76MHz～108MHzのワイドバンド
・シガーソケット電源の使用が可能
・GPS位置情報の同時保存
・USBメモリに長時間連続保存（28連続保存：8GB）
・MDC-2176 Control Program（オプション）USBメモリのファイルリスト表示、保存データのパケットエラー、受信レベルの可視表示、
・データ保存フォルダの設定や作成、選択した元データと同名のログファイルを自動読み込み表示など。
フィールド使用イメージ
機能
| 機能 | 内容 |
|---|---|
| DARCデータ保存1 | 受信したDARCデータをUSBメモリに保存（階層2、階層3を同時保存） |
| 保存データ | 保存されたデータはファイルで管理されます。USBメモリに保存したデータファイルは、直接PCで読み込むことができます。 |
| 保存開始ボタン | パネル面の「SAVE START / STOP」ボタンにより、受信データの保存開始/停止ができます。 受信周波数などの条件は、予め専用アプリケーションで行う必要があります。 |
| DARCデータ保存2 | 受信したDARCデータをリアルタイムでPCに転送し、PC側でデータを保存します。 |
| （PC転送保存） | USBでPCと接続し、階層2、階層3を同時にPC側で保存することができます。 |

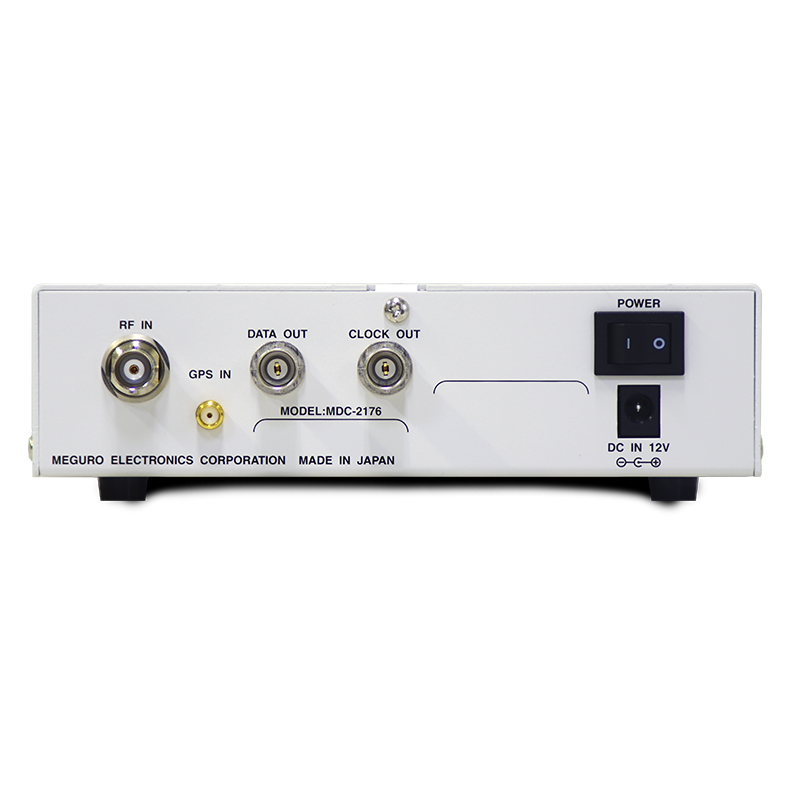

| DATA & CLOCK出力 | 受信中のDARCデータまたは保存されたDARCデータを、背面のDATA & CLOCKで出力（階層2のみ） |
※受信中のデータまたは保存したデータを選択します。
※DATA & CLOCK出力中はデータ保存できません。
仕様
| 基本仕様 | |
|---|---|
| FM受信周波数 | 76.0MHz～110.0MHz（100kHzステップ） |
| RF入力レベル | 40dBuV～100dBuV |
| RF入力端子 | BNC（75Ω） |
| データ容量 | 外部メモリ（USBメモリを使用） |
| ステータスLED | POWER (green) GPS (green) : GPS受信OK BL (green) : BLOCK LOCK OK FR (green) : FRAME LOCK OK SAVE (green) : DARCデータ保存中 RF (green) : RF入力OK LV (green)×3 : 受信レベル（小/中/大 |
| SAVEボタン | DARCデータセーブのスタート/ストップが可能 |
| 出力端子 | CLOCK出力端子BNC（3.3V） DATA出力端子BNC（3.3V） |
| GPS端子 | GPSアンテナ接続SMA |
その他 |
|
| 電源電圧 | AC アダプタ DC12V 出力（2A） 入力AC 100V ～240V（スイッチング方式） |
| 外形寸法 | H45 × W170 × D165 (mm) （突起部含まず） |
| インターフェース | USB2.0（Type A）Hi-Speed 対応、USBメモリ用 USB2.0（micro B）Hi-Speed 対応、リモート用 |
| 付属品 | AC アダプタ USBメモリ GPSアンテナ |
| アクセサリキット（別売） | USB ケーブル（TypeA - MicroB） シガーコネクタ ロットアンテナ |
本体標準価格（税抜）：お問い合わせください
製品カタログ
ダイジェストカタログ
MDC-2176カタログ
（日本語版）
MDC-2176カタログ
（英語版）
外観図
お問い合わせください
機器選定・使用時のご注意
機器選定・使用時のご注意
- 電子計測器を選定の際は、入力の定格電圧の範囲でお使いいただけるよう対象となるD.U.T（被試験物)の出力電圧をご確認ください。
- 信号発生器を選定の際は、D.U.T（被試験物)の定格入力を考慮した出力レベルの製品を選定ください。
- 電波を放射する機器を選定の際は、電波法に基づいた信号レベルでご使用ください。
- 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。
