※本器はXperi Inc.が運用するHD Radio™ Allianceに加入したユーザ様のみに販売いたします。
- HD Radio™のテストベクタ全てに対応可能
- テストベクタは、本体内蔵のフラッシュメモリに保存されLANで接続されたコンピュータからの書き換えが可能
- メモリに保存されLANで接続されたコンピュータからの書き換えが可能

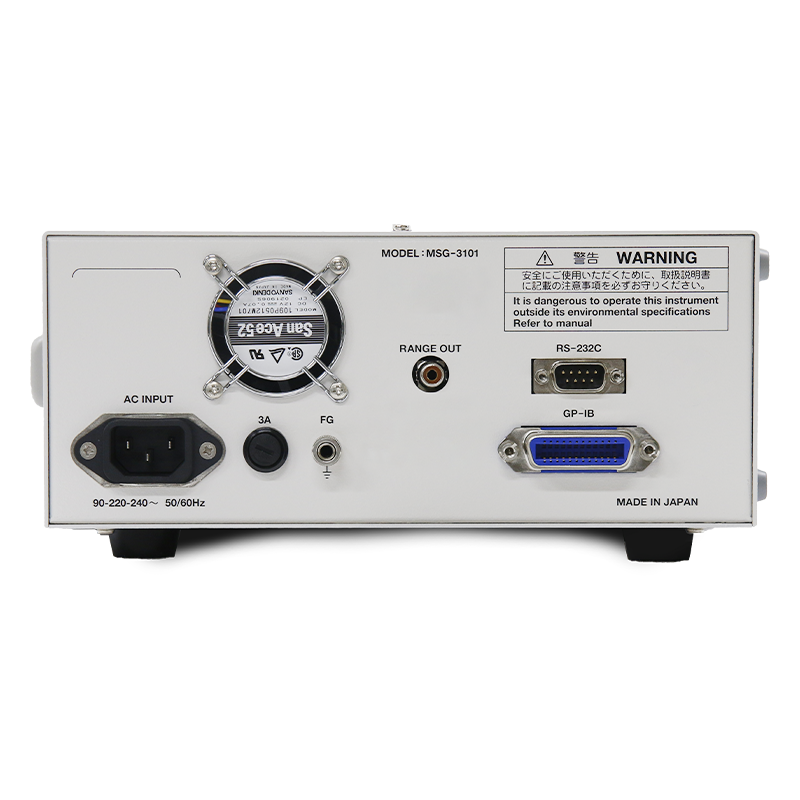

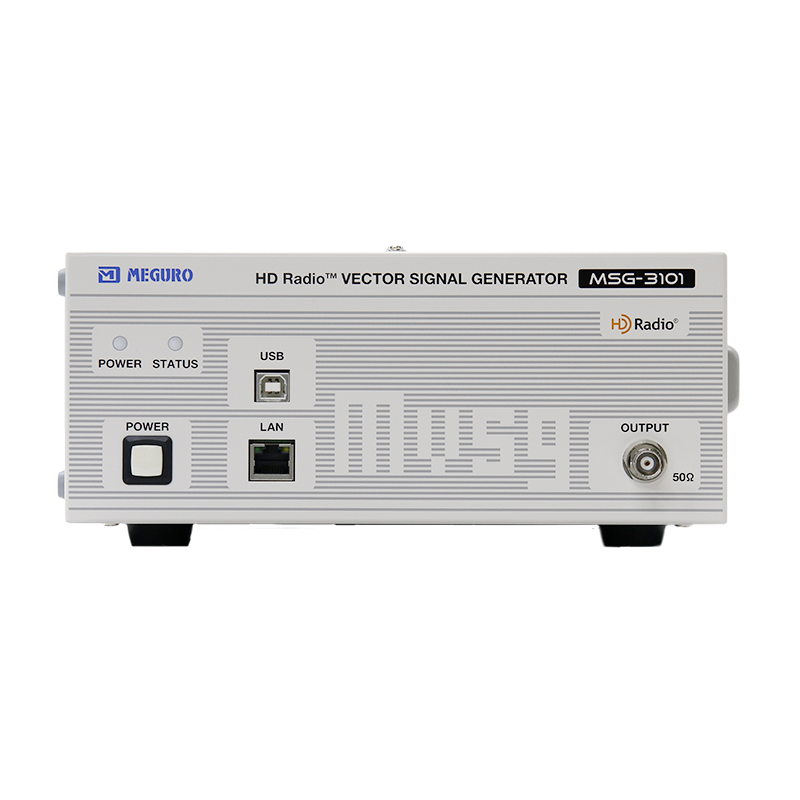

本器はIBOC(In Band On Channel)方式のHD Radio™向けAM/FMチューナーなどの生産及び開発に使用可能なVector Signal Generatorです。
HD Radio™の試験に必要とされるテストベクタは、本体内蔵のフラッシュメモリに保存されLANで接続されたコンピュータからの書き換えが可能です。
￥1,840,000 （本体標準価格・税抜）
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ
特長- 仕様
- 価格
- 製品カタログ
- 外観図
- 機器選定・使用時のご注意
- 保守サービス
- FAQ
特長
・HD Radio™のテストベクタ全てに対応可能
・アプリケーションは、テストベクタの変換、テストベクタの書き換え、各種設定変更の操作ごとにウインドウが分かれており、作業が容易でスピーディーな操作が可能
・テストベクタの書き換えが可能
・本器内蔵のフラッシュメモリに書き込まれたテストベクタは、容量の制限なしに送信が可能

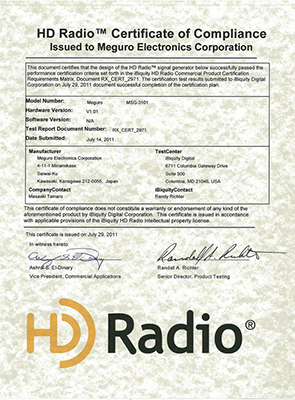

MSG-3101 HD Radio™ 認定書
*2011年7月付 株式会社目黒電波測器 (Meguro Electronics Corporation)が認定され、
2016年同社と合併し継続
HD Radio™ Technology Manufactured Under License From Xperi Inc.
HD Radio™ and the HD Radio logo are proprietary trademarks Xperi Inc.
仕様
| RF部 | ||
|---|---|---|
| 周波数範囲 | 100kHz ～ 170MHz | |
| 周波数分解能 | 100Hz | |
| 周波数確度 | ±1×10⁻⁶ | |
| 出力レベル範囲 | CW：-20dBµV ～ +126dBµV (EMF)変調時 FM：-20dBµV ～ +126dBµV(EMF) AM(MA3以外)：-20dBµV ～ +126dBµV(EMF) AM(MA3)：-20dBµV ～ +116dBµV(EMF) |
|
| 出力レベル分解能 | 0.1dB | |
| 出力レベル確度 | ±1dB @CW90MHz | |
| レベル周波数平坦度 | 1MHz ≤ f±1dB,f | |
| スプリアス | 高調波 | |
| 非高調波 | ||
| 出力インピーダンス | 50Ω | |
| VRMS | Typ. | |
| 出力端子 | BNC | |
| Range Out 切替周波数 任意設定 | 0～170MHz ：By setting | |
| 出力 | DC 5V Max. 50mA | |
| 出力端子 | RCA Pin Jack | |
変調部 |
||
| I・Q 量子化数 | 16bit | |
| I・Q 標本化周波数 | 2.97675MHz | |
テストベクタ データ部 |
||
| 対応標本化周波数 | 16bit | |
| AM | AM 46.5117kHz FM | |
| FM | 744.1875kHz | |
| 保存容量 | 8GB (16GB,32GB,128GBオプション) | |
一般仕様 |
||
| インターフェース | USB、RS-232C、GP-IB、LAN (テストベクタ書き換え用) | |
| 電源電圧 | AC 90 ～ 240 V 50/60Hz, 約45VA | |
| 外形寸法（突起物含まず） | 240(W) x 100(H) x 350(D) mm | |
| 重量 | 約 4kg | |
| 動作温度範囲 | 0 ～ +40℃ | |
| 性能保証温度範囲 | 10 ～ +35℃ | |
本体標準価格（税抜）：¥1,840,000
| 型名 | 概要 | 標準価格(税別） |
|---|---|---|
| HD Radio 信号発生器 | MSG-3101本体（8GBメモリ 標準搭載） | ¥1,840,000 |
| MSG-3101（注1） 増設メモリオプション16GB | MSG-3101(16GBメモリオプション) | ¥174,000 |
| MSG-3101（注1） 増設メモリオプション32GB | MSG-3101(32GBメモリオプション) | ¥258,000 |
| MSG-3101（注1） 増設メモリオプション128GB | MSG-3101(128GBメモリオプション) | ¥275,000 |
| TestVector Data DVD版(4.7GB) | MSG-3101(DVDベクタオプション) | ¥56,000 |
| TestVector Data HDD版 (1TB) | MSG-3101(HDDベクタオプション) | ¥62,000 |
| MSG-3101 電源オプション | MSG-3101(APOオプション) | ¥60,000 |
| MSG-3101メモリ増設16GB 調整校正料（注2） | MSG-3101メモリ増設16GB | ¥245,000 |
| MSG-3101メモリ増設32GB 調整校正料（注2） | MSG-3101メモリ増設32GB | ¥370,000 |
| MSG-310 メモリ増128GB調整校正料（注2） | MSG-3101メモリ増設128GB | ¥390,000 |
注：価格は予告なく変更される場合がありますので、予めご了承下さい。
注１：工場出荷オプションとなります。
注2：ご納品後のメモリ増設オプションとなります。メモリ増設後に調整校正を行いご返却致します。
製品カタログ
ダイジェストカタログ
MSG-3101カタログ
（日本語版・英語版）
MAS-8400シリーズカタログ
（中国語版）
外観図
お問い合わせください
機器選定・使用時のご注意
機器選定・使用時のご注意
- 電子計測器を選定の際は、入力の定格電圧の範囲でお使いいただけるよう対象となるD.U.T（被試験物)の出力電圧をご確認ください。
- 信号発生器を選定の際は、D.U.T（被試験物)の定格入力を考慮した出力レベルの製品を選定ください。
- 電波を放射する機器を選定の際は、電波法に基づいた信号レベルでご使用ください。
- 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意ください。
保守サービス
修理・校正のご案内
当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。つばめ準特急校正サービス
対象製品の修理からご返却までを、お預かり後6営業日以内に実施するサービスです。消耗品交換・メンテナンスの実施について
製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。
FAQ
以下をクリックしてご覧ください
信号発生器 (7)
入力されたアナログ信号を標本化したデジタル信号にFFT(高速フーリエ変換)処理し、周波数ドメインで表示することにより波形に含まれる周波数成分の解析ができる機能となります。
こちらの高速フーリエ変換 FFTとは？も併せてご覧ください。
基本問題ありませんが、AC電圧＋DC電圧の信号ピークが各レンジの最大入力電圧を超えない範囲で使用して下さい。
標準仕様は-20dBµV〜126dBµV（EMF）となりますが、高出力オプションをつけることで-20dBµV〜132dBµV（EMF）までとなります。
MAS-8421はSGの内部変調周波数がプログラマブルな設定が可能になっていますが、MAS-8420は固定周波数の選択式となっています。
デジタル方式でアナログ波形を生成致します。
MAS-8421/8420では内部に実装されています。
接続可能なモニタの基本条件は以下のようになっております。
- HDMI 1.4a
- 解像度
1920×1080 @30Hz / 1920×1080 @24Hz / 1324×768 @60Hz / 1280×1024 @60Hz / 1280×800 @60Hz / 1280×768 @60Hz / 1280×720 @60Hz / 1152×864 @75Hz / 1024×768 @76Hz / 1024×758 @60Hz
※この条件を満たすモニタでも正常に動作しない場合がございます。事前確認をお勧めいたします。
現在このシリーズは大きく分けて「オーディオアナライザ」と「信号発生器」の2タイプがございます。
それぞれの製品につきましては下記をご参照ください。
