大容量プログラマブル交流電源「6300Aシリーズ」は航空宇宙産業に特化した10kVA～150kVAまで出力可能な三相電源です。
出力周波数は400Hzまたは800Hzの選択方式で、より広範囲な出力周波数の制御が可能となりました。エンジン発電機に代わる電力変換型の地上用電源として最適です。
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ- 特長

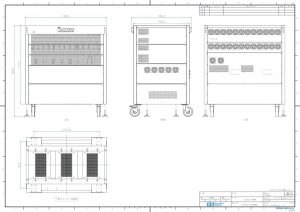

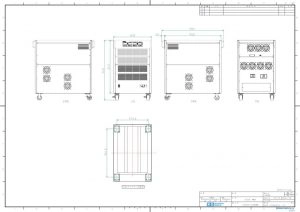

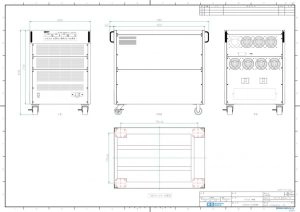

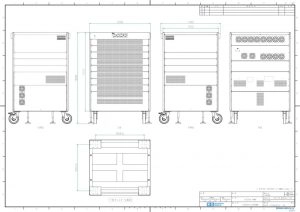

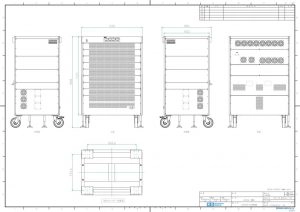

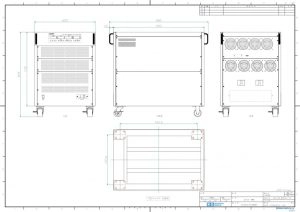

- 外観図
- 仕様
- PLCならびにUSB/RS-232Cインターフェースを標準装備
- 350V出力もしくは600V出力に対応（オプション）
- アナログ入力制御、逆電流保護オプションなど豊富なオプション
| 型名 | 6310A | 6315A | 6330A | 6360A | 6390A | 63120A | 63150A | ||
|---|---|---|---|---|---|---|---|---|---|
入力 |
|||||||||
| 相数 *1 | 三相3線 | ||||||||
| 電圧 *1 | 200Vac(線間電圧)±10% | ||||||||
| 周波数 | 47-63Hz | ||||||||
| 入力線電流 (三相3線：AC180V最大負荷時) | 50A | 71A | 142A | 283A | 425A | 566A | 708A | ||
| 皮相電力 (最大負荷時) | 16kVA | 22kVA | 44kVA | 88kVA | 133kVA | 177kVA | 221kVA | ||
| PFC回路 | 無し | ||||||||
| 力率 (最大負荷時) | 0.8 | ||||||||
出力 |
|||||||||
| 電力容量 | 相容量 | 3.3kVA | 5kVA | 10kVA | 20kVA | 30kVA | 40kVA | 50kVA | |
| 合計容量 | 10kVA | 15kVA | 30kVA | 60kVA | 90kVA | 120kVA | 150kVA | ||
| 電圧 | レンジ | 0 - 150V ／ 0 - 300V 選択可能 、 (350V出力仕様：0 - 175V ／ 0 - 350V 選択可能)、 (600V出力仕様：0 - 300V ／ 0 - 600V 選択可能) | |||||||
| 分解能 | 0.1V | ||||||||
| 確度 *5 *6 | 10V以上 : ±(1% of setting + 2counts) | ||||||||
| 周波数 *9 | レンジ | 400Hz出力専用仕様（標準）：360-440Hz / 800Hz専用出力仕様 760-840Hz | |||||||
| 分解能 | 1Hz | ||||||||
| 確度 | ±(0.02% of setting) | ||||||||
| 最大電流 (r.m.s) *2 | 0-150V | 28.0A | 42.0A | 84.0A | 168A | 252A | 336A | 420A | |
| 0-300V | 14.0A | 21.0A | 42.0A | 84.0A | 126A | 168A | 210A | ||
| 最大電流 (r.m.s) (350V出力仕様) *3 | 0-175V | 24.0 A | 36.0A | 72.0A | 144.0A | 216.0A | 288.0A | 360.0A | |
| 0-350V | 12.0A | 18.0A | 36.0A | 72.0A | 108.0A | 144.0A | 180.0A | ||
| 最大電流 (r.m.s) (600V出力仕様) *4 | 0-300V | 14.0A | 21.0A | 42.0A | 84.0A | 126A | 168A | 210A | |
| 0-600V | 7.0A | 10.5A | 21.0A | 42.0A | 63.0A | 84.0A | 105A | ||
| 相/線数 | 3Ø4W | ||||||||
| 全高調波ひずみ率(T.H.D) | 1%未満：入力電圧 110/220V 50/60Hz, または350V出力オプション追加時 1.2%未満：入力電圧 220/440V 50/60Hz, または600V出力オプション追加時 |
||||||||
| クレストファクタ | 3以下 | ||||||||
| ラインレギュレーション | ±0.1V | ||||||||
| ロードレギュレーション | 相電圧：±(0.5% of output + 0.5V) ／ 線間電圧：±(1% of output + 1V) (抵抗負荷時) | ||||||||
| 位相角 誤差 | 120°±1°以内(バランス負荷時), 120°±2.5°以内(アンバランス負荷時) | ||||||||
| 応答時間 | 2 msec 以下 | ||||||||
| ランプアップ/ダウン | レンジ | 0.1-999.9s | |||||||
| 設定分解能 | 0.1s | ||||||||
| 確度 | ±(0.1% of setting + 0.05s) | ||||||||
測定 |
|||||||||
| 電圧 | 相電圧 | 0.0 - 300.0V 、 (350V出力仕様：0.0 - 350.0V)、 (600V出力仕様：0.0 - 600.0V) | |||||||
| 線間電圧 | 0.0 - 520.0V 、 (350V出力仕様：0.0 - 606V) 、 (600V出力仕様：0.0 - 1040V) | ||||||||
| 分解能 | 0.1V 、 (600V出力仕様：0.2V) | ||||||||
| 確度 *5 *6 | ±(1% of reading + 2counts) 、 (600V出力仕様：±(1% of reading + 2counts)) | ||||||||
| 電流(r.m.s) (300V,350V出力仕様) | レンジ | L | 0.000 - 3.500 A | 0.00-35.00A | 0.0-350.0A | ||||
| H | 3.00 - 35.00 A | 30.0-350.0A | 300-504A | ||||||
| 分解能 | L | 0.001 A | 0.01A | 0.1A | |||||
| H | 0.01 A | 0.1A | 1.0A | ||||||
| 確度 | L | ±(1% of reading + 5counts) | |||||||
| H | ±(1% of reading + 1counts) | ||||||||
| 電流(r.m.s) (600V出力仕様) | レンジ | L | 0.000 - 3.500 A | 0.00-35.00A | 0.0-350.0A | ||||
| H | 3.00 - 35.00 A | *7 | 30.00-350.0A | 300-504A | |||||
| 分解能 | L | 0.001 A | 0.01A | 0.1A | |||||
| H | 0.01 A | *7 | 0.1A | 1.0A | |||||
| 確度 | L | ±(1% of reading + 5counts) | |||||||
| H | ±(1% of reading + 1counts) | *7 | ±(1% of reading + 1counts) | #colspan##colspan# | |||||
| 周波数 *9 | レンジ | 360 - 440Hz / 760 - 840 Hz | |||||||
| 分解能 | 0.1Hz | ||||||||
| 確度 | ±0.1Hz | ||||||||
| 電力 | レンジ | L | 0.0 - 350.0 W | 0.000 - 3.500 kW | 0.00 - 35.00 kW | ||||
| H | 300 - 4000 W | 3.00 - 40.00 kW | 30.0 - 60.0 kW | ||||||
| 分解能 | L | 0.1W | 0.001kW | #colspa#colspan#n# | 0.1kW | ||||
| H | 1W | 0.01kW | 1.0kW | ||||||
| 確度 | L | ± (1.5% of reading + 5 counts) 、但し 5 V以上の場合 ※5) | |||||||
| H | ±(1.5% of reading + 1counts) | ||||||||
| 力率 | レンジ | 0.000-1.000 | |||||||
| 分解能 | 0.001 | ||||||||
| 確度 | 電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示 | ||||||||
| 一般事項 | |||||||||
PLC リモート | 入力：ON/OFF, P1, P2, P3, 出力：Processing | ||||||||
| メモリ | 8 ﾒﾓﾘ, ﾒﾓﾘ当たり5ｽﾃｯﾌﾟ(電圧,周波数,試験時間,遅延時間,電流,電力,力率、上限/下限設定) | ||||||||
| 同期出力信号 | ON/OFF | ||||||||
| 外部アナログコントロール(オプション) | 入力電圧：0V～10V | ||||||||
| タイマ | 0=連続, 1-9999. (単位: sec, minute, hour 選択可) | ||||||||
| 自動ループサイクル | 0=連続, OFF=Loop 1, 2-9999. (単位:×1, ×10, ×100) | ||||||||
| 自動電圧調整 | 設定電圧値の±0.1V以内に収まるように動作 | ||||||||
| 効率 | 80%以上(全負荷時) | 85%以上(全負荷時) | #colspan##colspan# | ||||||
| 保護機能 | 過負荷, 出力短絡, 過熱, 過電圧, 過電力 アラーム音＆出力停止 | ||||||||
| 校正 | 前面パネル校正 | ||||||||
| ｲﾝﾀｰﾌｪｰｽ(ｵﾌﾟｼｮﾝ) | USB /RS-232C(標準) 、 GPIB 、外部アナログコントロール | ||||||||
| 使用環境 | 0-40℃/20-85%RH | ||||||||
| 耐電圧(入力-FG間) | DC2100V, 1分間 | ||||||||
| 耐電圧(入力-出力間) | AC1500V, 1分間 | ||||||||
| 外形寸法(W×H×D) mm | 430x732x650 | 430x732x650 | 600x842x900 | 800x1557x900 | 1200x1557x900 | 1200x1557x900 | 1600x1557x1106 | ||
| ｷｬｽﾀ付きｻｲｽﾞ(W×H×D) mm | 430x839x730 | 430x839x730 | 600x949x980 | 800x1662x980 | 1200x1805x980 | 1200x1805x980 | 1600x1808x1186 | ||
| 質量 (kg) | 160 | 199 | 373 | 645 | 1139 | 1659 | 1800 | ||
センシングオプション(Opt.650) |
|||||||||
| センシング保証電圧 | レンジ | L | 最大 5V保証 | ||||||
| H | 最大 10V保証 | ||||||||
| センシング応答時間 | 2sec | ||||||||
| センシング機能有効 | センシング機能を”ON”とする為には、システムパラメータの”ADJ"を”ON"にします。 | ||||||||
| 保護機能 | 低電圧保護：リモートセンシングが開放になった時、”LVP"を表示して出力停止する。 過電圧保護：リモートセンシングの保証電圧を超える時、”OVP"を表示して出力停止する。 |
||||||||
オプション ※ ○：指定可、 -：指定不可 |
|||||||||
| 1528(GPIBｲﾝﾀｰﾌｪｰｽ) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1538(外部ｱﾅﾛｸﾞｺﾝﾄﾛｰﾙ) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| Opt.608(出力電圧600V) | ○ | ○ | － | － | － | － | － | ||
| Opt.609(出力電圧600V) | － | － | ○ | ○ | － | － | － | ||
| Opt.610(出力電圧600V) | － | － | － | － | ○ | ○ | － | ||
| Opt.649(出力電圧600V) | － | － | － | － | － | － | ○ | ||
| Opt.637 単相３線出力オプション | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| Opt.671(逆電流保護オプション） | ○ | ○ | ○ | － | － | － | － | ||
| Opt.672(逆電流保護オプション） | － | － | － | ○ | ○ | ○ | ○ | ||
| Opt.673(レベラーオプション) | ○ | ○ | ○ | ○ | － | － | － | ||
| Opt.650(Remote sensing) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| Opt.674 出力電圧350V | － | － | ○ | ○ | ○ | ○ | ○ | ||
| 1936 (ﾘﾓｰﾄｺﾝﾄﾛｰﾗ) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
800Hzの選択)となります。
※) 確度は周囲温度23℃±5℃において、納入後6ヶ月間保証します。
