三相交流電源「6300Pシリーズ」は最小10kVAから最大150kVAの大容量までカバーしており、PWM(スイッチング)方式により小型・軽量となっております。
電動機やコンプレッサーのような負荷では起動時に大きな起動電流が流れ、交流電源の保護回路が動作することがあるため、一般的にこの起動電流を流せる大きな容量の交流電源が必要となりますが、当社の交流電源は独自の「過電流フォールドバック回路」により起動電流で保護回路が働くことがなく安定して試験することができます。
さらに、出力電圧600V指定オプションを追加することにより、全世界の電源電圧に対応した試験が可能となります。

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
  • 三相スイッチング方式VVVF
  • 10kVA~120kVA出力(0~300V : 相電圧 / 0~520V : 線間電圧, 45~70Hz)
  • 設定メモリ機能(5ステップ×8メモリ)
  • 大容量を必要とする冷凍機や空調機などの三相入力設備の試験に最適
  • 力率0.95及び高効率により入力系統のブレーカーのサイズダウンが可能

結線ブロック図

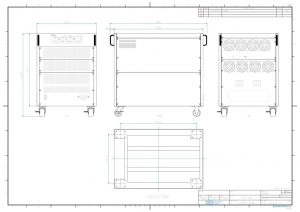

6310P外観図PDF

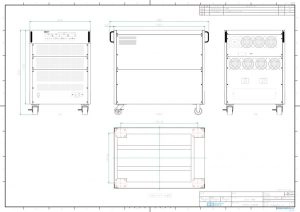

6315P外観図PDF

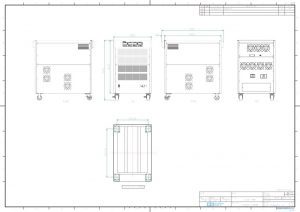

6330P外観図PDF

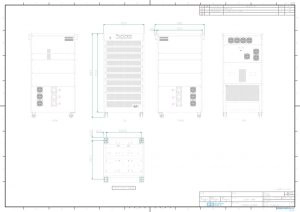

6360P外観図PDF

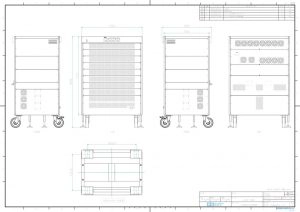

6390P外観図PDF

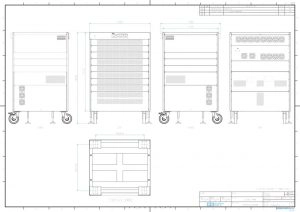

63120P外観図PDF
型名6310P6315P6330P6360P6390P63120P
入力
相/線数三相3線
電圧 ※1200Vac(線間電圧)±10%
周波数47 - 63Hz
入力線電流
(三相3線:AC180V最大負荷)(PFC付き)
40A60A120A239A358A477A
皮相電力
(最大負荷時)(PFC付き)
13.2kVA18.6kVA37.2kVA74.4kVA111.5kVA148.7kVA
力率 (最大負荷時)(PFC付き)0.95
出力
電力容量相容量3.33kVA5kVA10kVA20kVA30kVA40kVA
合計容量9.99kVA15kVA30kVA60kVA90kVA120kVA
電力容量 ※9相容量3.33kVA5kVA10kVA20kVA30kVA40kVA
合計容量6.66kVA10kVA20kVA40kVA60kVA80kVA
最大電流 (r.m.s) ※20 - 150V28.0A42.0A84.0A168.0A252.0A336.0A
0 - 300V14.0A21.0A42.0A84.0A126.0A168.0A
最大電流 (r.m.s) ※30 - 175V24.0 A36.0A72.0A144.0A216.0A288.0A
0 - 350V12.0A18.0A36.0A72.0A108.0A144.0A
最大電流 (r.m.s)
(600V出力仕様) ※4
0 - 300V14.0A21.0A42.0A84.0A126.0A168.0A
0 - 600V7.0A10.5A21.0A42.0A63.0A84.0A
相/線数三相4線
全高調波歪み率(T.H.D)1%未満:入力電圧 110/220V 50/60Hz, または350V出力オプション追加時
1.2%未満:入力電圧 220/440V 50/60Hz, または600V出力オプション追加時
クレストファクタ3以下
ラインレギュレーション±0.1V
ロードレギュレーション相電圧(L - N):±(0.5% of output + 0.5V) / 線間電圧( L - L):±(1% of output + 1V)   (抵抗負荷時)
位相角 誤差120°±1°以内(バランス負荷時),  120°±2.5°以内(アンバランス負荷時)
応答時間 2 msec 以下
ランプアップ/ダウンレンジ0.1-999.9s
設定分解能0.1s
確度±(0.1% of setting + 0.05s)
設定
電圧レンジ0 - 150V / 0 - 300V  選択可能 、 (350V出力仕様:0 - 175V / 0 - 350V  選択可能)、 (600V出力仕様:0 - 300V / 0 - 600V  選択可能)
分解能0.1V
確度 ※5 ※610V以上 : ±(1% of setting + 2counts)  、 10V未満 : ±(1% of setting + 4counts)
周波数レンジ45.0 - 70.0Hz 、 45.0 - 500.0Hz(オプション:45 - 500Hz)
分解能0.1Hz 、  1Hz(オプション:45 - 500Hz)
確度±(0.02% of setting)
測定
電圧相電圧レンジ0.0 - 300.0V 、  (350V出力仕様:0.0 - 350.0V)、  (600V出力仕様:0.0 - 600.0V)
線間電圧レンジ0.0 - 520.0V 、  (350V出力仕様:0.0 - 606V) 、  (600V出力仕様:0.0 - 1040V)
分解能0.1V 、  (600V出力仕様:0.2V)
確度 ※5 ※6±(1% of reading + 2counts) 、  (600V出力仕様:±(1% of reading + 2counts))
周波数レンジ45.0 - 70.0Hz 、 45.0 - 500.0Hz(オプション:45 - 500Hz)
分解能0.1Hz
確度±0.1Hz
電流(r.m.s)
(300V,350V出力仕様)
レンジL0.000 - 3.500A0.00 - 35.00A
H3.00 - 35.00A30.00 - 350.0A
分解能L0.001A0.01A
H0.01A0.1A
確度 ※5L±(1% of reading + 5counts)±(1% of reading + 5counts)
H±(1% of reading + 1count)±(1% of reading + 1count)
電流(r.m.s)
(600V出力仕様)
レンジL0.000 - 3.500A0.00 - 35.00A
H3.00 - 35.00A※730.00 - 350.0A
分解能L0.001A0.01A
H0.01A※70.1A
確度 ※8L±(1% of reading + 5counts)±(1% of reading + 5counts)
H±(1% of reading + 1count)※7±(1% of reading + 1count)
電力レンジL0.0 - 350.0W0.000 - 3.500kW
H300 - 4000W3.00 - 40.00kW
分解能L0.1W0.001kW
H1W0.01kW
確度 ※5L±(1.5% of reading + 5counts) 、出力電圧5V以上の時
H±(1.5% of reading + 1count) 、出力電圧5V以上の時
力率レンジ0.000 - 1.000
分解能0.001
確度電力 / (電圧×電流)の演算結果を小数点以下3桁にて表示
一般仕様
PLC リモート入力:ON/OFF, P1, P2, P3 / 出力:Processing
メモリ8 メモリ、 メモリ当たり5ステップ(電圧、周波数、試験時間、判定遅延時間、電流、電力、リミット上限/下限設定を記憶可能)
同期出力信号ON/OFF
外部アナログコントロール(オプション)
入力電圧:0V~10V
タイマ0=連続, 1 - 9999 (単位:秒, 分, 時間から選択可能)
オートループサイクル0=連続, OFF= 1回, 2 - 9999 (倍率を ×1, ×10, ×100から選択可能)
自動電圧調整設定電圧値の±0.1V以内に収まるように動作
効率80%以上 (全負荷時)85%以上 (全負荷時)
保護機能過負荷, 出力短絡, 過熱, 過電圧, 過電力 及びアラーム音&出力停止
校正機能フロントパネルから校正可能
インターフェース (オプション)USB /RS-232C(標準) 、 GPIB 、外部アナログコントロール
動作環境温度:0 - 40℃ / 湿度:20 - 85%RH
外形寸法(W×H×D) mm600×732×900600×732×900600×842×9001000×1557×9001200×1557×9001200×1557×1100
キャスタ付きサイズ(W×H×D) mm600×839×980600×839×980600×949×9801000×1662×9801200×1805×9801200×1805×1180
質量 (kg)29936254791915052139
センシングオプション(Opt.650)
センシング保証電圧レンジL最大 5V保証
H最大 10V保証
センシング応答時間2sec
センシング機能有効センシング機能を”ON”とする為には、システムパラメータの”ADJ"を”ON"にします。
保護機能低電圧保護:リモートセンシングが開放になった時、”LVP"を表示して出力停止する。
過電圧保護:リモートセンシングの保証電圧を超える時、”OVP"を表示して出力停止する。
オプション型名
1528 GPIBインターフェース
1538(外部アナログコントロール)
Opt.608 出力電圧600V
Opt.609 出力電圧600V
Opt.610 出力電圧600V
Opt.649 出力電圧600V
Opt.615 周波数45 - 500Hz
Opt.616 周波数45 - 500Hz-
Opt.617 周波数45 - 500Hz-
Opt.618 周波数45 - 500Hz
Opt.637 単相3線出力オプション
Opt.650 Remote sensing
Opt.671 逆電流保護オプション
Opt.672 逆電流保護オプション
Opt.673 レベラーオプション
Opt.674 出力電圧350V
1936
AC Power Source Remote Controller
*1 日本国内仕様では 200Vac ±10%が標準です。工場出荷オプションにて海外仕様の入力電圧および入力結線の指定もできます。 *2 出力電圧120V/240Vに設定した時の最大負荷電流です。*3 出力電圧140V/280Vに設定した時の最大負荷電流です。 *4 出力電圧240V/480Vに設定した時の最大負荷電流です。 *5 出力電圧が5V以下の時、確度保証はありません。 *6 5Vを超え30V以下の時、”Volt Adj”=ONでこの仕様を満足します。 *7 600V出力仕様時、電流測定レンジはLOWのみとなります。 *8 出力電圧が10V以下の時、確度保証はありません。 *9 単相3線出力仕様時の電力容量です。
※) 確度は周囲温度23℃±5℃において、納入後6ヶ月間保証します。
