小/中容量プログラマブル交流電源（単相/三相マルチ出力PWM方式）「EACシリーズ」は3kVAと6kVAの2機種をラインナップしており、 単体で単相2線・3線及び三相4線出力を切り替えて出力可能な交流電源となっております。
高効率なスイッチング方式により、従来にない驚くほどの小型・軽量化を実現しました。
出力周波数は40～1000Hzとなっており、航空機の400Hzあるいは800Hz機器の試験にも使用することができます。
出力位相制御（投入/遮断時の位相設定）や電圧急変（DIP/POP）、瞬断（瞬停）試験にも対応可能となっており、IEC61000-4-11の予備試験など、交流電源による様々な試験が可能です。
入力電源は単相でも動作可能となっており、三相電源の無いオフィスや実験室などで単相⇒三相変換機として使用することも可能です。

新型名「400XACシリーズ」

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ

  • 3kVAと6kVAで2機種をラインナップ
  • 三相4線と単相2線/3線を切り替え可能
  • 広範囲な出力周波数40 ～ 1000Hzで、周波数変換機としても使用可能
  • 9ステップ× 50のメモリ機能を内蔵
  • USB & RS-232Cインターフェース（標準装備）
  • GP-IB, LANインターフェース（オプション）
EACシリーズは、三相で600Hz以上の出力が可能であるため、輸出貿易管理令別表第1 2-(8)周波数変換器の該当品となります。日本国外に持ち出す際には、日本国政府の輸出許可が必要となります。

単結ブロック図

セレクションガイド

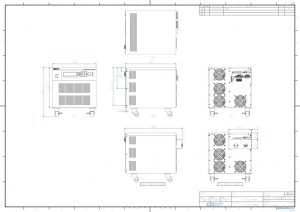

EAC-303外観図PDF

EAC-303外観図PDF

EAC-303外観図DXF

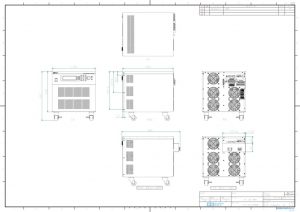

EAC-306外観図PDF

EAC-306外観図PDF

EAC-306外観図DXF
型名EAC-303EAC-306
入力
相数単相２線単相２線/三相３線/三相４線
電圧200 ～ 240Vac ±10%単相 :200 ～ 240Vac ±10%
三相３線 :200 ～ 240Vac ±10%
三相４線 :346 ～ 416Vac ±10%
周波数 47 ～ 63 Hz
消費電流　（最大負荷時）23A (180V)単相: 45A (180V)
三相３線: 26A (180V)
三相４線: 15A (312V)
力率0.97
電力定格単相２線3000VA6000VA
単相３線2000VA 4000VA
三相４線3000VA6000VA
最大電流
(r.m.s)　※1)		単相２線0 ～ 150V27.6A55.2A
0 ～ 300V13.8A27.6A
単相３線0 ～ 150V9.2A18.4A
0 ～ 300V4.6A9.2A
三相４線0 ～ 150V9.2A18.4A
0 ～ 300V4.6A9.2A
突入電流
(peak) 		単相２線0 ～ 150V110.4A220.8A
0 ～ 300V55.2A110.4A
単相３線0 ～ 150V36.8A73.6A
0 ～ 300V18.4A36.8A
三相４線0 ～ 150V36.8A73.6A
0 ～ 300V18.4A36.8A
相数単相２線, 単相３線, 三相４線
THD（全高調波歪）＜ 0.5% 周波数 40.0 ～ 70.0Hz (抵抗負荷)
＜1% 周波数 70.1 ～ 1000Hz　(抵抗負荷)
突入電流4
クレストファクタ3
入力変動± 0.1V
負荷変動（ハードウェア）± (1% of output +1V) (抵抗性負荷時), 応答時間　
負荷変動（ソフトウェア）± 0.2V, 応答時間　
DCオフセット≦ ±5mV
AC 設定
電圧レンジ単相２線0.0 ～ 300VAC（High） 150 / 300V Auto レンジ
単相３線0.0 ～ 300 VAC(相間),0.0 ～ 600 VAC(ライン間),150 / 300V Autoレンジ
三相４線0.0 ～ 300 VAC (相間), 0.0 ～ 520 VAC (ライン間), 150 / 300V Auto レンジ
分解能0.1V
確度± (0.2% of setting + 3counts)
周波数レンジ40 ～ 1000Hz
分解能0.1Hz(40.0 ～ 99.9Hz) , 1Hz(100 ～ 1000Hz)
確度± 0.03% of setting
開始、終了時
位相角		レンジ0 ～ 359°
分解能1°
確度± 1°(45 ～ 65Hz時)
電流上限値
(OC Fold=OFF)
過電流
フォールドバック
(OC Fold = ON)		レンジ単相２線L0.10 ～ 27.60A0.10 ～ 55.20A
H0.10 ～ 13.80A0.10 ～ 27.60A
単相３線L0.01 ～ 9.20A0.01 ～ 18.40A
H0.01 ～ 4.60A0.01 ～ 9.20A
三相４線L0.01 ～ 9.20A0.01 ～ 18.40A
H0.01 ～ 4.60A0.01 ～ 9.20A
分解能0.01A
確度± (2.0% of setting + 2 counts)
過電流フォールドバック応答時間＜ 1.4s
電力定格3000W6000W
最大電流0 ～ 210V14.4A28.8A
0 ～ 420V7.2A14.4A
リップルノイズ電圧
(rms)		0 ～ 210V＜ 700mV
0 ～ 420V＜ 1100mV
リップルノイズ (p-p)＜ 4.0Vp-p
DC設定
電圧レンジ0 ～ 420V(HIGHレンジ)、210/420V(AUTOレンジ)
分解能0.1V
確度± (0.2% of setting + 3 counts)
電流上限値
(OC Fold=OFF)
過電流
フォールドバック
(OC Fold = ON)		5V ～ 210V0.10 ～ 14.40A0.10 ～ 28.80A
5V ～ 420V0.10 ～ 7.20A0.10 ～ 14.40A
分解能0.01A
確度± (2.0% of setting + 2 counts)
測定（AC/DC）
電圧(AC)レンジ0.0 ～ 420.0V
分解能0.1V
確度　　※2)± (0.2% of reading + 3 counts)
電圧(DC)レンジ0.0 ～ 420.0V
分解能0.1V
確度　　※2)± (0.2% of reading + 5 counts)
周波数レンジ0.0 ～ 1000Hz
分解能0.1Hz
確度± 0.1Hz (0.0 ～ 500.0Hz) /±0.2Hz (501 ～ 1000Hz)
電流 (AC)レンジ単相２線0.05A ～ 39.00A0.05A ～ 78.00A
単相３線L0.005A ～ 1.200A0.005A ～ 2.400A
H1.00A ～ 13.00A2.00A ～ 26.00A
三相４線L0.005A ～ 1.200A0.005A ～ 2.400A
H1.00A ～ 13.00A2.00A ～ 26.00A
分解能L0.001A
H0.01A
確度単相２線40.0 ～ 500Hz時:
± (1% of reading + 5 counts)
501 ～1000Hz 及び CF ± (1% of reading + 5 counts)
※3)		40.0 ～ 500Hz時:
± (1% of reading + 5 counts)
501 ～ 1000Hz 及び CF ± (1% of reading + 5 counts)
※4)
単相３線L40.0 ～ 500Hz 時:
± (1% of reading + 5 counts)
501 ～ 1000Hz 及び CF ± (1% of reading + 5 counts)
※5)		40.0 ～ 500Hz 時:
± (1% of reading + 5 counts)
501 ～ 1000Hz 及び
CF ± (1% of reading + 5 counts)
※6)
H40.0 ～ 500Hz時:
± (1% of reading + 5 counts)
501 ～ 1000Hz 及び CF ± (1% of reading + 5 counts)
※7）		40.0 ～ 500Hz時：
± (1% of reading + 5 counts)
501 ～ 1000Hz 及び
CF ± (1% of reading + 5 counts)
※8)
三相４線L40.0 ～ 500Hz 時:
± (1% of reading + 5 counts)
501 ～ 1000Hz 及び CF ± (1% of reading + 5 counts)
※5)		40.0 ～ 500Hz 時:
± (1% of reading + 5 counts)
501 ～ 1000Hz CF ± (1% of reading + 5 counts)
※6)
電流 (AC)確度三相４線H40.0 ～ 500Hz時:
± (1% of reading + 5 counts)
501 ～ 1000Hz 及び CF ± (1% of reading + 5 counts)
※7)		40.0 ～ 500Hz時:
± (1% of reading + 5 counts)
501 ～ 1000Hz 及び CF ± (1% of reading + 5 counts)
※8)
電流 (DC)レンジ0.05A ～ 19.50A0.05A ～ 39.00A
分解能0.01A
確度 ※2)± (1% of reading + 5 counts)
電流 （ピーク）レンジ単相２線0.0A ～ 114.0A0.0A ～ 228.0A
単相３線0.0A ～ 38.0A0.0A ～ 76.0A
三相４線0.0A ～ 38.0A0.0A ～ 76.0A
分解能0.1A
確度 ※2)40.0 ～ 70.0Hz時:
± (1% of reading + 5 counts)
70.1 ～ 500Hz時:
± (1.5% of reading + 10 counts)
501 ～ 1000Hz 及び CF ± (1.5% of reading + 10 counts)
電力 (AC)レンジ単相２線0W ～ 3900W0W ～ 7800W
単相３線L0.0W ～ 120.0W0.0W ～ 240.0W
H100W ～ 1300W200W ～ 2600W
三相４線L0.0W ～ 120.0W0.0W ～ 240.0W
H100W ～ 1300W200W ～ 2600W
分解能L0.1W
H1W
確度　※2)単相２線40.0 ～ 500Hz及び　PF ≥ 0.2時:
± (2% of reading + 5 counts)
501 ～ 1000Hz及び　PF ≥ 0.5時:
± (2% of reading + 15 counts)
単相３線L40.0 ～ 500Hz 及び　PF ≥ 0.2時:
± (2% of reading + 15 counts)
501 ～ 1000Hz 及び　PF ≥ 0.5時:
± (2% of reading + 30 counts)
H40.0 ～ 500Hz 及び　PF ≥ 0.2時:
± (2% of reading + 5 counts)
501 ～ 1000Hz 及び　PF ≥ 0.5時:
± (2% of reading + 15 counts)
三相４線L40.0 ～ 500Hz 及び　PF ≥ 0.2時:
± (2% of reading + 15 counts)
501 ～ 1000Hz 及び　PF ≥ 0.5時:
± (2% of reading + 30 counts)
H40.0 ～ 500Hz 及び　PF ≥ 0.2時:
± (2% of reading + 5 counts)
501 ～ 1000Hz 及び　PF ≥ 0.5時:
± (2% of reading + 15 counts)
電力 (DC)レンジ0W ～ 3900W0W ～ 7800W
分解能1W
確度 ※2)± (2% of reading + 5 counts)
皮相電力 (VA)レンジ単相２線0VA ～ 3900VA0VA ～ 7800VA
単相３線L0.0VA ～ 120.0VA0.0VA ～ 240.0VA
H100VA ～ 1300VA200VA ～ 2600VA
三相４線L0.0VA ～ 120.0VA0.0VA ～ 240.0VA
H100VA ～ 1300VA200VA ～ 2600VA
分解能L0.1VA
H1VA
確度V×A, 演算結果
無効電力 (Q) レンジ単相２線0VAR ～ 3900VAR0VAR ～ 7800VAR
単相３線L0.0VAR ～ 120.0VAR0.0VAR ～ 240.0VAR
H0VAR ～ 1300VAR0VAR ～ 2600VAR
三相４線L0.0VAR ～ 120.0VAR0.0VAR ～ 240.0VAR
H0VAR ～ 1300VAR0VAR ～ 2600VAR
分解能L0.1VAR
H1VAR
確度,演算結果
力率レンジ0 ～ 1.000
分解能0.001
確度W / VA 演算結果を小数点以下3桁にて表示します。
クレストファクタレンジ0 ～ 10.00
分解能0.01
確度Ap / A演算結果を小数点以下2桁にて表示します。
一般
トランジェント(40 ～ 70Hzのみ)Trans-Volt レンジ 0.0 ～ 300.0V, 分解能 0.1V
Trans-Site レンジ 0 ～ 359∘, 分解能 1∘
Trans-Time レンジ 0.5 ～ 999.9mS, 分解能 0.1mS
Trans-Cycle レンジ 0 ～ 9999, 0 = Constant
ランプアップ/ランプダウン各ステップで設定可能
操作キーソフトキー、数値キー、ロータリーノブ
リモート入力信号テスト、リセット、インターロック、プログラム・メモリ1～7の読み出し
リモート出力信号Pass, Fail , プロセス実行中（Test-in Process）
キーロック有、パスワード設定可能
メモリ50 メモリ, 9 ステップ / 各メモリ
（DC設定時は5ステップ/各メモリ）
同期出力信号ON / OFF / EVENT / Ext 出力信号 5V, BNC タイプ
アラーム音量設定レンジ: 0 ～ 9 ; 0 = OFF, 1 ：最小, 9 ：最大
LCD表示器240 x 64ドット解像度モノクロ LCD / コントラスト9, レベル 1 ～ 9
インターフェース（オプション）Ethernet(※9), USB / RS232, GPIB
保護機能過電流保護(OCP)過電流　出力電流が最大定格の110%を超えた状態が1秒続いた場合
過電圧保護(OVP)出力電圧が“0～150V”レンジにおいて設定電圧よりも5V超えた場合
出力電圧が“0～300V”レンジでは設定電圧よりも10V超えた場合に表示されます。
過電力保護(OPP)出力電力が最大定格の105～110% 超えた状態が5秒続いた場合、又は定格の110%を超えた状態が1秒続いた場合
加熱保護(OTP)電力アンプとPFCヒートシンクの温度が110º Cを越えた場合
逆電流保護(RCP)最大電力のうち75Wを超えた場合
※逆電流保護は、逆電流を検出して出力リレーを遮断するのみです。電力消費する機能はありません。
遮断応答＜1s : 負荷電圧が10V以下時
過電流保護(OCP)過電流　出力電流が最大定格の110%を超えた状態が1秒続いた場合
不足電圧保護LVPL出力周波数が100Hz以下で、出力電圧が設定電圧より5V低くなった状態が0.5秒を超えた場合
　出力周波数が 101～500Hzで、出力電圧が設定電圧より15V低くなった状態が0.5秒を超えた場合
　出力周波数が 501～1000Hzで、出力電圧が設定電圧より20V低くなった状態が0.5秒を超えた場合
H出力周波数が100Hz以下で、出力電圧が設定電圧より10V低くなった状態が0.5秒を超えた場合
　出力周波数が 101～500Hzで、出力電圧が設定電圧より30V低くなった状態が0.5秒を超えた場合
　出力周波数が 501～1000Hzで、出力電圧が設定電圧より40V低くなった状態が0.5秒を超えた場合
PFCPF ≥ 0.97 （全負荷時）
効率≥78% (全負荷時)
自動ループサイクル0 = 連続, 1= OFF, 2 ～ 9999
出力電圧センス有
過電流フォールドバック機能On / Off , Onの時、出力電流がHi-A 設定値を超えたときHi-A 設定値の一定電流を保持するためフォールドバックが出力電圧に機能します。応答時間
動作環境0 ～ 40℃ / 20 ～ 80% RH
寸法, mm　
※( )内キャスタ、突起物含む		W430
H402 (473)
D500 (530)
重量48kg57kg
型名EAC-303EAC-306
1528（GPIBインターフェース○○
1535（Ethernet Card）(※9）○○
※1) 110V/220V動作時の値です。 ※2) 5V以下では仕様を満足しません。 ※3) ピーク電流82.8A以下で、5V以下の時に仕様を満足します。 ※4) ピーク電流165.6A以下で、5V以下の時に仕様を満足します。 ※5) ピーク電流3.6A以下で、5V以下の時に仕様を満足します。 ※6) ピーク電流7.2A以下で、5V以下の時に仕様を満足します。 ※7) ピーク電流27.6A以下で、5V以下の時に仕様を満足します。 ※8) ピーク電流55.2A以下で、5V以下の時に仕様を満足します。 ※9) 1535（Ethernet card）に実装されたバーコード機能はサポートしていません。
