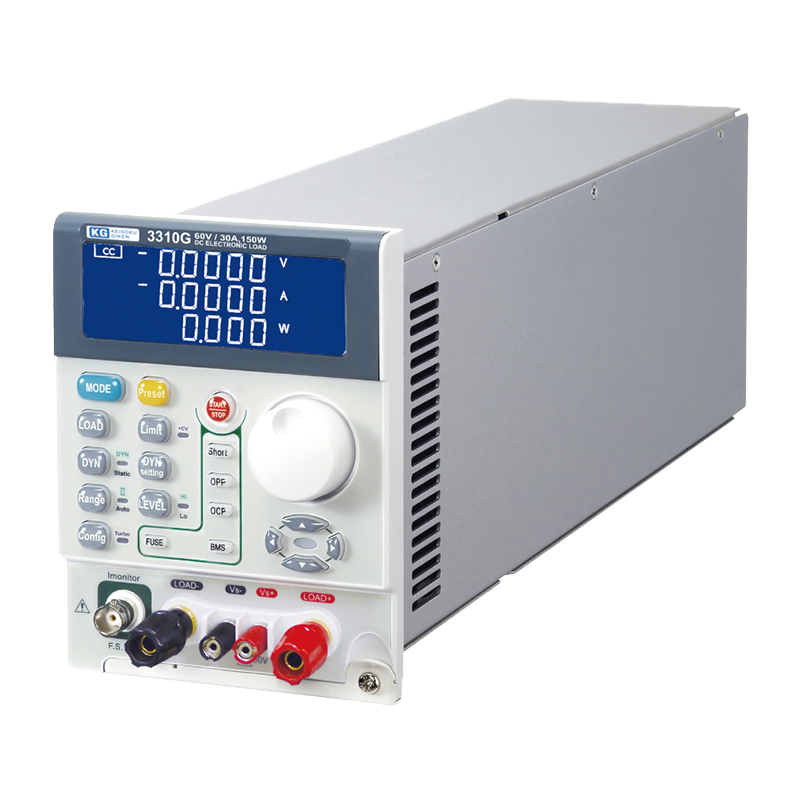

  • 3310G前面
  • モジュールそれぞれにコントロールインターフェースとディスプレイを搭載
  • CC/CR/CV/CP/ダイナミックモードの他、CC+CV、CP+CV負荷モードのご利用可能
  • 最大4倍(1秒間)の電力・電流まで引くことが可能
ドロッパー方式

3310Gシリーズは7種類の負荷モジュールと3種類のフレームを組み合わせることで様々な用途に対応することができる、プラグイン方式の電子負荷です。

￥207,000 ～  （本体標準価格・税抜）

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
直流電子負荷とは？

詳しく解説します

無題ドキュメント
  • arrow特長
  • arrow仕様
  • arrow価格
  • arrow製品カタログ
  • arrowアプリケーション

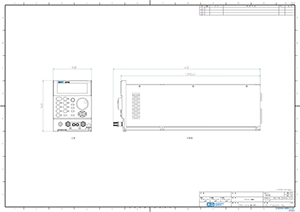

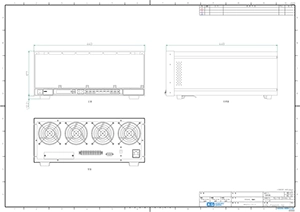

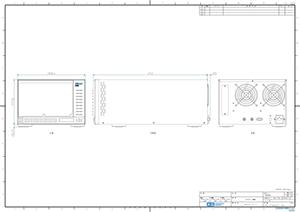

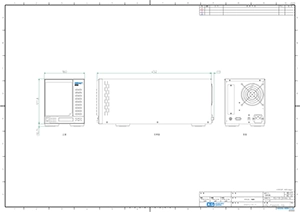

  • arrow外観図
  • arrow選定・搬入のご注意
  • arrow保守サービス
  • arrowFAQ

製品情報
【以下のプルダウンからお選びください】



特長

・電圧、電流、電力値を大型LCDディスプレイに同時表示することができます。
・内蔵テストモードには、バッテリ放電、BMS、ヒューズ/ブレーカトリップ/非トリップ、短絡、OCP、OPPテストモードが含まれます。
・3302G〔シングルチャネル〕、3305G〔デュアルチャネル〕、3300G〔クワッドチャネル〕のメインフレームに構成可能で、各メインフレームには最大150セットのストア/リコールメモリがあります。

3310Gシリーズ

多様な負荷モジュールをスマートに収納する専用フレーム

フレームは1台で最大8チャンネルまで対応（デュアルチャンネル実装時）。コンパクトなシステム構築が可能となります。


※右はデュアルチャンネルモジュール4台を実装した例


・トータル150種類メモリとプログラムシーケンス機能
・RS-232C, GP-IB, USB, LANから選べるインターフェース（工場出荷オプション）

専用フレーム

仕様

3310G, 3311G, 3312G
型名3310G3311G3312G
最大定格電力 *１150W, (450W max.)300W, (900W max.)300W, (900W max.)
電流 *１30A, (90A max.)60A, (180A max.)12A, (36A max.)
電圧60V60V250V
設定部*5
定電流設定
CC MODE		レンジ *20 - 3A0 - 30A0 - 6A0 - 60A0 - 1.2A0 - 12A
分解能0.05mA0.5mA0.1mA1mA0.02mA0.2mA
確度±0.2% of (SETTING + RANGE)
定抵抗設定
CR MODE		レンジ2Ω-120KΩ0.02Ω-2Ω1Ω-60KΩ0.0083mΩ-1Ω25Ω-1.5kΩ0.08Ω-25Ω
分解能0.00833mS0.033mΩ0.0166mS0.0166mΩ0.00066mS0.4166mΩ
確度± 0.4% of (SETTING + RANGE)
定電圧設定
CV MODE		レンジ0 - 6V0-60V0 - 6V0-60V0 - 30V0-250V
分解能0.1mV1mV0.1mV1mV1mV10mV
確度± 0.1% of (SETTING + RANGE)
定電力設定
CP MODE		レンジ0 - 15W0-150W0 - 30W0-300W0 - 30 W0-300W
分解能0.25mW2.5mW0.5mW5mW0.5mW5mW
確度± 1% of (SETTING + RANGE)
CC+CV MODEレンジ60V30A60V60A250V12A
分解能1mV0.5mA1mV1mA10mV0.2mA
確度±2.0% of (SETTING + RANGE)
CP+CV MODEレンジ60V150W60V300W250V300W
分解能1mV2.5mW1mV5mW10mV5mW
確度±2.0% of (SETTING + RANGE)
最大電流値ターボ　OFF30A60A12A
ターボ　ON *１90A180A36A
測定確度± 1% of (READING + RANGE)
Short/OCP/OPPテスト機能
ショート時間ターボ　OFF100ms～10 Sec. or Continue
ターボ　ON *１100～1000ms
測定確度NA
OCP時間
(Tstep)		ターボ　OFF100ms
ターボ　ON *１20ms
測定確度NA
OPP時間
(Tstep)		ターボ　OFF100ms
ターボ　ON *１20ms
測定確度NA
BMS テストモード*3
ショート時間ターボ　OFF0.05ms～10ms
ターボ　ON *１0.05ms～10ms
測定確度±0.005ms
OCP時間
(Tstep)		ターボ　OFF0.05ms～10ms / 11～1000ms
ターボ　ON *１0.05ms～10ms / 11～1000ms
測定確度±0.005ms / ±0.2ms
ヒューズ　テストモード*4
ショート時間ターボ　OFFr1: 1～5999ms, r2: 6～16383s
ターボ　ON *１100～1000ms
測定確度r1 : ±0.2mS(200mS), r2: ±0.5S
リピート回数0～255
MPPTモード
アルゴリズムP&O（山登り法） + スキャン
負荷モードCV
サンプリングインターバル1000ms～60000ms
ダイナミックモード
ダイナミック
設定		THIGH ＆ TLOW　設定時間0.010 ～ 9.999 / 99.99 / 999.9 / 9999mS
分解能0.001 / 0.01 / 0.1 / 1mS
応答設定[mA/uSec]2.0-12520-12504.0-25040-25000.8-508-500
確度± (10% of SETTING + 10uS)
内部抵抗(代表値)0.02Ω0.0083Ω0.08Ω
外部制御入力0 - 10V(負荷部のGNDは接続されています。)
負荷ON
設定電圧		レンジ0.1 - 25V0.1 - 25V0.2 - 50V
分解能0.10.10.2
確度± 1% of (SETTING + RANGE)
負荷OFF
設定電圧		レンジ0 - 25V0 - 25V0 - 50V
分解能0.0010.0010.01
確度± 0.05% of (SETTING + RANGE)
保護/警告
機能		過電力保護1.05
過電流保護1.05
過電圧警告1.05
過熱保護YES
測定部*5
電圧測定
(V METER)		レンジ6V60V6V60V30V250V
分解能0.1mV1mV0.1mV1mV1mV10mV
確度± 0.05% of (READING + RANGE)
電流測定
(A METER)		レンジ3A30A6A60A1.2A12A
分解能0.1mA1mA0.1mA1mA0.02mA0.2mA
確度± 0.2% of (READING + RANGE)
電力測定
(W METER)		レンジ100W150W100W300W100W300W
分解能1mW1mW1mW10mW1mW10mW
確度± 0.25% of (READING + RANGE)
電流モニタレンジFULL SCALE 10V (負荷部と絶縁されています。)
確度± 1% of (SETTING + RANGE)
一般仕様
動作温度0 ～ 40℃
動作湿度20 ～ 85%RH（結露しないこと）
保管温度－20 ～ 70℃
保管湿度20 ～ 85%RH（結露しないこと）
耐電圧（入力-FG間）*6AC1500V,1分間
耐電圧（入力-負荷端子間）*6AC3000V,1分間

*1　ターボモードを使用すると定格の3倍の電流や電力を流すことが可能です。
*2　CCモードはRangeⅡに固定されます。
*3　BMSテスト機能は主にBMS保護機能のShort/OCP/OPP/OCDPテストに使われます。
*4　ヒューズテスト機能は主にヒューズやブレーカのテストに使われます。
*5 確度保証：周囲温度 23±5℃ 湿度 70%以下(結露無き事）において6ケ月保証します。
*6 耐電圧は3300Fシリーズと組み合わせたときの条件です。

3314G, 3315G
型名3314G3315G
最大定格電力 *１300W, (600W max.)75W, (300W max.)
電流 *１12A, (24A max.)15A, (60A max.)
電圧500V60V
設定部*5
定電流設定
CC MODE		レンジ *20 - 12A0 - 1.2A0 - 12A0-1.5A0-15A
分解能0.2mA0.02mA0.2mA0.0254mA0.25mA
確度±0.2% of (SETTING + RANGE)
定抵抗設定
CR MODE		レンジ0.08Ω-25Ω50Ω-3MΩ0.5Ω-50Ω4Ω-240KΩ0.02Ω-4Ω
分解能0.4166mΩ0.000333mS0.8333mΩ0.04166mS0.0666mΩ
確度± 0.4% of (SETTING + RANGE)
定電圧設定
CV MODE		レンジ0-250V0 - 60V0-500V0 - 6V0-60V
分解能10mV1mV10mV0.1mV1mV
確度± 0.1% of (SETTING + RANGE)
定電力設定
CP MODE		レンジ0-300W0 - 30W0-300W0 - 7.5W0-75W
分解能5mW1mW10mW0.125mW1.25mW
確度± 1% of (SETTING + RANGE)
CC+CV MODEレンジ12A500V12A60V15A
分解能0.2mA10mV0.2mA1mV0.25mA
確度±2.0% of (SETTING + RANGE)
CP+CV MODEレンジ300W500V300W60V75W
分解能5mW10mV10mW1mV1.25mW
確度±2.0% of (SETTING + RANGE)
最大電流値ターボ　OFF12A15A
ターボ　ON *１24A60A
測定確度± 1% of (READING + RANGE)
Short/OCP/OPPテスト機能
ショート時間ターボ　OFF100ms～10 Sec. or Continue
ターボ　ON *１100～1000ms
測定確度NA
OCP時間
(Tstep)		ターボ　OFF100ms
ターボ　ON *１20ms
測定確度NA
OPP時間
(Tstep)		ターボ　OFF100ms
ターボ　ON *１20ms
測定確度NA
BMS テストモード*3
ショート時間ターボ　OFF0.05ms～10ms
ターボ　ON *１0.05ms～10ms
測定確度±0.005ms
OCP時間
(Tstep)		ターボ　OFF0.05ms～10ms / 11～1000ms
ターボ　ON *１0.05ms～10ms / 11～1000ms
測定確度±0.005ms / ±0.2ms
ヒューズ　テストモード*4
ショート時間ターボ　OFFr1: 1～5999ms, r2: 6～16383s
ターボ　ON *１100～1000ms
測定確度r1 : ±0.2mS(200mS), r2: ±0.5S
リピート回数0～255
MPPTモード
アルゴリズムP&O（山登り法） + スキャン
負荷モードCV
サンプリングインターバル1000ms～60000ms
ダイナミックモード
ダイナミック
設定		THIGH ＆ TLOW　設定時間0.010 ～ 9.999 / 99.99 / 999.9 / 9999mS
分解能0.001 / 0.01 / 0.1 / 1mS
応答設定[mA/uSec]8-5000.8-508.0-5001.0-62.510-625
確度± (10% of SETTING + 10uS)
内部抵抗(代表値)0.5Ω0.02Ω
外部制御入力0 - 10V(負荷部のGNDは接続されています。)
負荷ON
設定電圧		レンジ0.4 - 100V0.1 - 25V
分解能0.40.1
確度± 1% of (SETTING + RANGE)
負荷OFF
設定電圧		レンジ0 - 100V0 - 25V
分解能0.010.001
確度± 0.05% of (SETTING + RANGE)
保護/警告
機能		過電力保護1.05
過電流保護1.05
過電圧警告1.05
過熱保護YES
測定部*5
電圧測定
(V METER)		レンジ250V60V600V6V60V
分解能10mV1mV10mV0.1mV1mV
確度± 0.05% of (READING + RANGE)
電流測定
(A METER)		レンジ12A1.2A30A1.5A15A
分解能0.2mA0.1mA10mA0.01mA1mA
確度± 0.2% of (READING + RANGE)
電力測定
(W METER)		レンジ300W100W300W10W75W
分解能10mW1mW1mW0.1mW1mW
確度± 0.2% of (READING + RANGE)
電流モニタレンジFULL SCALE 10V (負荷部と絶縁されています。)
確度± 1% of (SETTING + RANGE)
一般仕様
動作温度0 ～ 40℃
動作湿度20 ～ 85%RH（結露しないこと）
保管温度－20 ～ 70℃
保管湿度20 ～ 85%RH（結露しないこと）
耐電圧（入力-FG間）*6AC1500V,1分間
耐電圧（入力-負荷端子間）*6AC3000V,1分間

*1　ターボモードを使用すると定格の3倍の電流や電力を流すことが可能です。
*2　CCモードはRangeⅡに固定されます。
*3　BMSテスト機能は主にBMS保護機能のShort/OCP/OPP/OCDPテストに使われます。
*4　ヒューズテスト機能は主にヒューズやブレーカのテストに使われます。
*5 確度保証：周囲温度 23±5℃ 湿度 70%以下(結露無き事）において6ケ月保証します。
*6 耐電圧は3300Fシリーズと組み合わせたときの条件です。

3316G, 3318G
型名3316G3318G
最大定格電力 *１400W, (800W max.)400W, (800W max.)
電流 *１80A, (160A max.)20A, (40A max.)
電圧80V500V
設定部*5
定電流設定
CC MODE		レンジ *20 - 8.04A0 - 80.4A0 - 2.04A0 - 20.4A
分解能0.134mA1.34mA0.034mA0.34mA
確度±0.2% of (SETTING + RANGE)
定抵抗設定
CR MODE		レンジ1Ω-60KΩ0.0083Ω-1Ω30Ω-1800KΩ0.3mΩ-30Ω
分解能0.0166mS0.0166mΩ0.000555mS0.5mΩ
確度± 0.4% of (SETTING + RANGE)
定電圧設定
CV MODE		レンジ0 - 8.04V0-80.4V0 - 60V0-500V
分解能0.134mV1.34mV1mV10mV
確度± 0.1% of (SETTING + RANGE)
定電力設定
CP MODE		レンジ0 - 40.02W0 - 400.2W0 - 40.02W0 - 400.2W
分解能0.667mW6.67mW0.667mW6.67mW
確度± 1% of (SETTING + RANGE)
CC+CV MODEレンジ80V80A500V20A
分解能1.34mV1.34mA10mV0.34mA
確度±2.0% of (SETTING + RANGE)
CP+CV MODEレンジ80V400W500V400W
分解能1.34mV6.67mW10mV6.67mW
確度±2.0% of (SETTING + RANGE)
最大電流値ターボ　OFF80A20A
ターボ　ON*１160A40A
測定確度± 6% of (READING + RANGE)
Short/OCP/OPPテスト機能
ショート時間ターボ　OFF100ms～10 Sec. or Continue
ターボ　ON*１100～1000ms
測定確度NA
OCP時間
(Tstep)		ターボ　OFF100ms
ターボ　ON*１20ms
測定確度NA
OPP時間
(Tstep)		ターボ　OFF100ms
ターボ　ON*１20ms
測定確度NA
BMS テストモード*3
ショート時間ターボ　OFF0.05ms～10ms
ターボ　ON*１0.05ms～10ms
測定確度±0.005ms
OCP時間
(Tstep)		ターボ　OFF0.05ms～10ms / 11～1000ms
ターボ　ON*１0.05ms～10ms / 11～1000ms
測定確度±0.005ms / ±0.2ms
ヒューズ　テストモード*4
ショート時間ターボ　OFFr1: 1～5999ms, r2: 6～16383s
ターボ　ON*１1～1000ms
測定確度r1 : ±0.2mS(200mS), r2: ±0.5S
リピート回数0～255
サージテストモード
サージ電流0～160A0～40A
定格電流0～80A0～20A
サージ電流時間10～1000ms
サージステップ1～5
MPPTモード
アルゴリズム P&O（山登り法）
負荷モードCV
サンプリングインターバル1000ms～60000ms
ダイナミックモード
ダイナミック
設定		THIGH ＆ TLOW　設定時間0.010 ～ 9.999 / 99.99 / 999.9 / 9999mS
分解能0.001 / 0.01 / 0.1 / 1mS
応答設定[mA/uSec]5.4-337.554-33751.28-8012.8-800
確度± (10% of SETTING + 10uS)
内部抵抗(代表値)0.02857Ω0.3Ω
外部制御入力0 - 10V(負荷部のGNDは接続されています。)
負荷ON
設定電圧		レンジ0.1 - 25V0.4 - 100V
分解能0.10.1
確度± 1% of (SETTING + RANGE)
負荷OFF
設定電圧		レンジ0 - 25V0 - 100V
分解能0.10.1
確度± 0.05% of (SETTING + RANGE)
保護/警告
機能		過電力保護1.05
過電流保護1.05
過電圧警告1.05
過熱保護YES
測定部*5
電圧測定
(V METER)		レンジ8.0480.4V60V500V
分解能0.134mV1.34mV1mV10mV
確度± 0.05% of (READING + RANGE)
電流測定
(A METER)		レンジ8.04A80.4A2.04A20.4A
分解能0.134mA1.34mA0.034mA0.34mA
確度± 0.2% of (READING + RANGE)
電力測定
(W METER)		レンジ100W400W100W400W
分解能1mW1mW1mW10mW
確度± 0.2% of (READING + RANGE)
電流モニタレンジFULL SCALE 10V (負荷部と絶縁されています。)
確度± 1% of (SETTING + RANGE)
一般仕様
動作温度0 ～ 40℃
動作湿度20 ～ 85%RH（結露しないこと）
保管温度－20 ～ 70℃
保管湿度20 ～ 85%RH（結露しないこと）
耐電圧（入力-FG間）*6AC1500V,1分間
耐電圧（入力-負荷端子間）*6AC3000V,1分間

*1　ターボモードを使用すると定格の3倍の電流や電力を流すことが可能です。
*2　CCモードはRangeⅡに固定されます。
*3　BMSテスト機能は主にBMS保護機能のShort/OCP/OPP/OCDPテストに使われます。
*4　ヒューズテスト機能は主にヒューズやブレーカのテストに使われます。
*5 確度保証：周囲温度 23±5℃ 湿度 70%以下(結露無き事）において6ケ月保証します。
*6 耐電圧は3300Fシリーズと組み合わせたときの条件です。

3300Gフレーム
負荷フレーム型名3302G3305G3300G
チャンネル数124
インターフェースRS-232C, GP-IB, USB, LANの4種から選択できます（オプション）
外部制御入力0～10V（BNC）
※デュアルCHモジュールは非対応です。
消費電力
（負荷モジュール全実装時）		28VA48VA96VA
電源電圧AC100V±10%/AC200V±10%
（背面パネルスイッチで切り替え）
外形寸法
（突起物含まず）		W160 × H177 × D452 mmW270 × H177 × D452mmW440 × H177 × D455 mm
質量5.5kg7.5kg9.3kg

本体標準価格（税抜）：￥207,000 ～ ￥313,000

※　負荷モジュール単体は電源供給機能などがないため、フレームなしでご利用頂くことはできません。必ずフレームをご用意下さい。
※「3300Fシリーズ」のフレームと互換性はありません。

型名仕様標準価格（税抜）
フレーム3300G *34CHメインフレーム
￥216,000
3302G *31CHメインフレーム
￥136,000
3305G *32CHメインフレーム
￥181,000
汎用負荷
シングルチャンネル		3310G *1,*3ノーマルモード　60V/30A/150W　--->　ターボモード　60V /90A/450W
￥209,000
3311G *1,*3ノーマルモード　60V/60A/300W　--->　ターボモード　60V/180A/900W
￥258,000
3312G *1,*3ノーマルモード　250V/12A/300W　--->　ターボモード　250V/36A/900W
￥264,000
3314G *1,*3ノーマルモード　500V/12A/300W　--->　ターボモード　500V/24A/600W
￥265,000
3315G *1,*3ノーマルモード　60V/15A/75W　--->　ターボモード　60V/60A/300W
￥207,000
3316G *1,*3ノーマルモード　 80V/80A/400W　--->　ターボモード　 80V/160A/800W
￥274,000
3318G *1,*3ノーマルモード　 500V/20A/400W　 --->　ターボモード　 500V/40A/800W
￥313,000
検査成績書3310G/REC3310G検査成績書
￥8,000
3311G/REC3311G検査成績書
￥8,000
3312G/REC3312G検査成績書
￥8,000
3314G/REC3314G検査成績書
￥8,000
3315G/REC3315G検査成績書
￥8,000
3316G/REC3316G検査成績書
￥9,000
3318G/REC3318G検査成績書
￥9,000
TCP製品別トレーサビリティ
（検査成績書(日本語版のみ)のご注文が必要となります）
￥5,000
SCI標準器試験成績書
（検査成績書(日本語版のみ)のご注文が必要となります）
￥20,000
インターフェースアクセサリー13300F810 *2RS232 Card
￥28,000
13300F811 *2GPIB Card
￥45,000
13300F812 *2USB Card
￥43,000
13300F813 *2LAN Card
￥86,000

* 工場出荷時のみ入力電圧の変更（115V/230V）が可能です。(無償）
*1 : 負荷モジュール単体は電源供給機能などがないため、フレームなしでご利用頂くことはできません。必ずフレームをご用意下さい。
*2 : インターフェースはどれか一つのみ実装が可能です。
*3 :「3300Fシリーズ」のフレームと互換性はありません。

製品カタログ

ダイジェストカタログ
ダイジェストカタログ

アプリケーション

燃料電池（FC）のインピーダンス計測が正確に測定可能な電子負荷

燃料電池ショートスタック評価に最適な大電流・交流重畳電子負荷システム

投稿: 2024-11-20

燃料電池ショートスタックのインピーダンス測定には、フラットな周波数特性を持つ電子負荷が必要です。Load Stationシリーズは、～100kHzで大電流を重畳でき、高速応答性によりケーブルインダクタンスの影響を受けにくい設計です。これにより、定格負荷電流の75%の大電流でも100kHzの周波数特性を維持し、直流と交流の大電流化が可能です。

大電流に対応した0V入力対応電子負荷の構築方法

負荷電流2000A！燃料電池用0V入力対応直流電子負荷システム

投稿: 2024-11-13

燃料電池セルの大電流化に伴い、1000A以上の大電流試験が増加しています。燃料電池セルは低電圧で発電するため、通常の電子負荷では試験が難しい状況です。そこで、バイアス電源を直列に接続して、負荷装置の最小動作電圧やケーブルの電圧降下を補正することで、0V入力対応の直流電子負荷システムを構築し、大電流試験に対応しています。

並列接続機器と同期運転可能な大容量直流電子負荷

負荷電流の遅延が発生しないマスタースレーブ並列運転動作

投稿: 2024-04-10

マスタースレーブ並列制御方式では、通信機能を持つRS-422やRS-485などが一般的に使用されています。直流電源では遅延の影響はありませんが、電子負荷では負荷応答が遅延する欠点があります。QL-Dシリーズは、アナログ制御方式とマルチチャンネル同期運転方式を採用し、並列運転時の負荷電流が遅延せず同期して動作することが可能です。

DCモーター制動時に発生する逆起電力の吸収方法について

回生能力のあるDCモーター試験の制動時に発生する逆起電力保護

投稿: 2024-03-19

DCモーター試験では、機械的な制動時（例：ブレーキ等）に逆起電力が発生します。一般的な電子負荷はCVモードが遅い為、逆起電力全てを吸収することができませんが、当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答の為、逆起電力を遅れなく消費させることが可能です。

高速電子負荷の定電圧(CV)モードを用いた定電流電源の評価試験

定電流電源の評価試験に最適な高速応答電子負荷

投稿: 2024-03-06

定電流電源の試験には電子負荷の定電圧(CV)モードを用いて試験しますが、負荷動作になる前に定電流電源の電圧が過電圧まで出力し、保護動作となり電源が起動することができません。当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答のため、問題なく定電流電源を起動することができます。

アプリケーションをもっと見る

外観図

3300G外観図PDF
3300G外観図PDF

3300G外観図DXF
3302G外観図PDF
3302G外観図PDF

3302G外観図DXF
3305G外観図PDF
3305G外観図PDF

3305G外観図DXF
3310G外観図PDF
3310G外観図PDF

3310G外観図DXF
3311G外観図PDF
3311G外観図PDF

3311G外観図DXF
3312G外観図PDF
3312G外観図PDF

3312G外観図DXF
3314G外観図PDF
3314G外観図PDF

3314G外観図DXF
3315G外観図PDF
3315G外観図PDF

3315G外観図DXF
3316G外観図PDF
3316G外観図PDF

3316G外観図DXF
3318G外観図PDF
3318G外観図PDF

3318G外観図DXF

選定・搬入のご注意

機器選定について

  • 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
  • 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
  • 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。

設置について

  • 製品への供給電源はお客様にてご準備ください。
  • D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
  • 負荷線は、短く、太い電線をご準備ください。
  • 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
  • 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
  • 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
  • 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
    （* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います）
  • 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。

搬入について

  • 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
  • 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
  • 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。

保守サービス

修理・校正のご案内

当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。

消耗品交換・メンテナンスの実施について

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。

交換推奨部品

FAQ

以下をクリックしてご覧ください

3300Gシリーズ/3340Gシリーズ (2)

a

デュアルチャンネルの電子負荷で両チャンネルを同時にLOAD ONにすることはできますか？

3300F/Gシリーズ　デュアルチャンネルの電子負荷で、 両チャンネルを同時にLOAD ONするための機能やリモートコマンドは 実装されていません。 模擬的に同時にLOAD ONにする方法としては、リモートコマンドを使って、 AチャンネルLOAD ON　→　Bチャンネルに切換え　→　BチャンネルLOAD ON とする方法があります。 この場合、AチャンネルがLOAD ONになってからBチャンネルがLOAD ONになるまでに、 コマンド送信とコマンド処理のタイムラグが発生します。
Tags: 3300G, 3302F, 3305F, 3300F, 3302G, 3305G
a

LEDドライバ対応電子負荷と、普通の電子負荷との違いは何ですか？

基本的にはCVモードの動作の応答が大きな違いとなります。
カタログスペックでCVモードの応答をを明記してあることはあまりありません。
対応負荷でも実機接続して確認していただくことをお勧めします。

LEDドライバは通常定電流出力で動作するため、負荷側としてはCVモードで動作させます。

LEDドライバ対応電子負荷のCVモード

  1. LEDを模擬するため、基本的にはCV+CRとなる
    つまりCV値以上の電圧が印加されると、CR値の抵抗値で動作する
  2. CV＋CRモードの動作が高速
    CV->CRへの移行、CR->CVへの移行が高速になっている

普通の電子負荷のCVモード

  1. CV動作時は、インピーダンスが低い
  2. CVモードの動作が低速
    LEDドライバの負荷としては低速で、電流の立ち上がり時に電圧のオーバーシュートが発生する場合が多い

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
