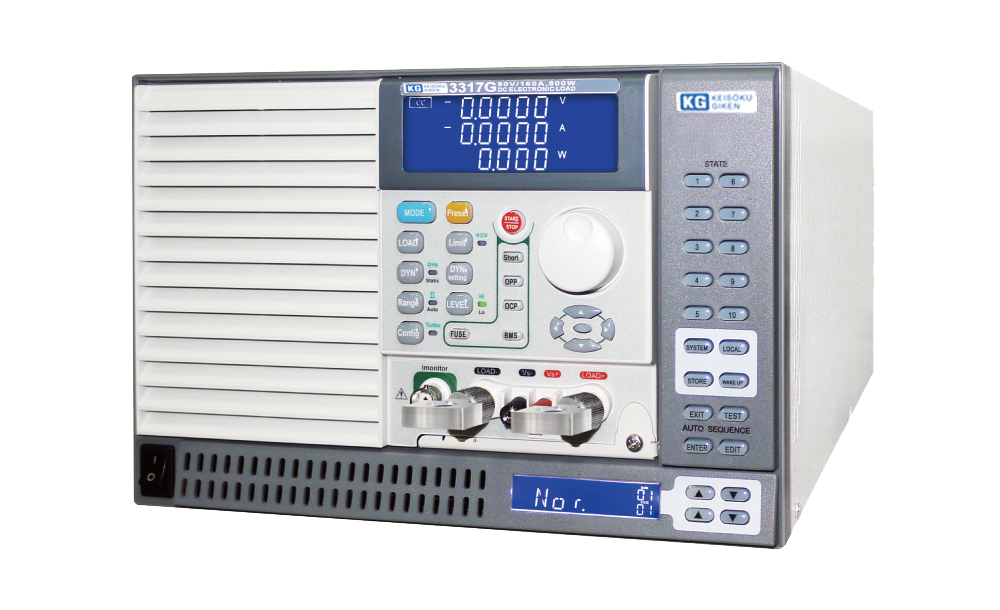

- 1台で定格電力800Wに対応
- CC/CR/CV/CP/ダイナミックモードの他、CC+CV、CP+CV負荷モードを搭載
- 最大4倍(1秒間)の電力・電流まで引くことが可能
特長
・定格電流/電力の2~4倍までシンク可能なTurbo機能、バッテリー放電やBMSテストに最適なBMSモードを搭載
・トータル150種類メモリとプログラムシーケンス機能
・RS-232C,GP-IB, USB, LANから選べるインターフェース(工場出荷オプション)
仕様
型名 | 3317G | 3319G | |||
---|---|---|---|---|---|
最大定格 | 電力 *1 | 800W, (1600W max.) | 800W, (1600W max.) | ||
電流 *1 | 160A, (320A max.) | 40A, (80A max.) | |||
電圧 | 80V | 500V | |||
設定部*5 |
|||||
定電流設定 CC MODE | レンジ *2 | 0 - 16.02A | 0 - 160.2A | 0 - 4.02A | 0 - 40.2A |
分解能 | 0.267mA | 26.7mA | 0.067mA | 0.67mA | |
確度 | ±0.2% of (SETTING + RANGE) | ||||
定抵抗設定 CR MODE | レンジ | 0.5Ω-30KΩ | 0.00416Ω-0.5Ω | 15Ω-900KΩ | 0.15mΩ-15Ω |
分解能 | 0.0166mS | 0.0083mΩ | 0.00111mS | 0.25mΩ | |
確度 | ± 0.4% of (SETTING + RANGE) | ||||
定電圧設定 CV MODE | レンジ | 0 - 8.04V | 0-80.4V | 0 - 60V | 0-500V |
分解能 | 0.134mV | 1.34mV | 1mV | 10mV | |
確度 | ± 0.1% of (SETTING + RANGE) | ||||
定電力設定 CP MODE | レンジ | 0 - 80.04W | 0 - 800.4W | 0 - 80.04W | 0 - 800.4W |
分解能 | 1.334mW | 13.34mW | 1.334mW | 13.34mW | |
確度 | ± 1% of (SETTING + RANGE) | ||||
CC+CV MODE | レンジ | 80V | 160A | 500V | 40A |
分解能 | 1.34mV | 2.67mA | 10mV | 0.67mA | |
確度 | ±2.0% of (SETTING + RANGE) | ||||
CP+CV MODE | レンジ | 80V | 800W | 500V | 800W |
分解能 | 1.34mV | 13.34mW | 10mV | 13.34mW | |
確度 | ±2.0% of (SETTING + RANGE) | ||||
最大電流値 | ターボ OFF | 160A | 40A | ||
ターボ ON*1 | 320A | 80A | |||
測定確度 | ± 6% of (READING + RANGE) | ||||
Short/OCP/OPPテスト機能 |
|||||
ショート時間 | ターボ OFF | 100ms~10 Sec. or Continue | |||
ターボ ON*1 | 100~1000ms | ||||
測定確度 | NA | ||||
OCP時間 (Tstep) | ターボ OFF | 100ms | |||
ターボ ON*1 | 20ms | ||||
測定確度 | NA | ||||
OPP時間 (Tstep) | ターボ OFF | 100ms | |||
ターボ ON*1 | 20ms | ||||
測定確度 | NA | ||||
BMS テストモード*3 |
|||||
ショート時間 | ターボ OFF | 0.05ms~10ms | |||
ターボ ON*1 | 0.05ms~10ms | ||||
測定確度 | ±0.005ms | ||||
OCP時間 (Tstep) | ターボ OFF | 0.05ms~10ms / 11~1000ms | |||
ターボ ON*1 | 0.05ms~10ms / 11~1000ms | ||||
測定確度 | ±0.005ms / ±0.2ms | ||||
ヒューズ テストモード*4 |
|||||
ショート時間 | ターボ OFF | r1: 1~5999ms, r2: 6~16383s | |||
ターボ ON*1 | 1~1000ms | ||||
測定確度 | r1 : ±0.2mS(200mS), r2: ±0.5S | ||||
リピート回数 | 0~255 | ||||
サージテストモード |
|||||
サージ電流 | 0~320A | 0~80A | |||
定格電流 | 0~160A | 0~40A | |||
サージ電流時間 | 10~1000ms | ||||
サージステップ | 1~5 | ||||
MPPTモード |
|||||
アルゴリズム | P&O(山登り法) | ||||
負荷モード | CV | ||||
サンプリングインターバル | 1000ms~60000ms | ||||
ダイナミックモード |
|||||
ダイナミック 設定 | THIGH & TLOW 設定時間 | 0.010 ~ 9.999 / 99.99 / 999.9 / 9999mS | |||
分解能 | 0.001 / 0.01 / 0.1 / 1mS | ||||
応答設定[mA/uSec] | 10.8-675 | 10.8-6750 | 2.56-160 | 25.6-1600 | |
確度 | ± (10% of SETTING + 10uS) | ||||
内部抵抗(代表値) | 0.00415Ω | 0.15Ω | |||
外部制御入力 | 0 - 10V(負荷部のGNDは接続されています。) | ||||
負荷ON 設定電圧 | レンジ | 0.1 - 25V | 0.4 - 100V | ||
分解能 | 0.1 | 0.1 | |||
確度 | ± 1% of (SETTING + RANGE) | ||||
負荷OFF 設定電圧 | レンジ | 0 - 25V | 0 - 100V | ||
分解能 | 0.1 | 0.1 | |||
確度 | ± 0.05% of (SETTING + RANGE) | ||||
保護/警告 機能 | 過電力保護 | 1.05 | |||
過電流保護 | 1.05 | ||||
過電圧警告 | 1.05 | ||||
過熱保護 | YES | ||||
測定部*5 |
|||||
電圧測定 (V METER) | レンジ | 8.04 | 80.4V | 60V | 500V |
分解能 | 0.134mV | 1.34mV | 1mV | 10mV | |
確度 | ± 0.05% of (READING + RANGE) | ||||
電流測定 (A METER) | レンジ | 16.02A | 160.2A | 4.02A | 40.2A |
分解能 | 0.267mA | 2.67mA | 0.067mA | 0.67mA | |
確度 | ± 0.2% of (READING + RANGE) | ||||
電力測定 (W METER) | レンジ | 100W | 800W | 100W | 800W |
分解能 | 1mW | 10mW | 1mW | 10mW | |
確度 | ± 0.2% of (READING + RANGE) | ||||
電流モニタ | レンジ | FULL SCALE 10V (負荷部と絶縁されています。) | |||
確度 | ± 1% of (SETTING + RANGE) | ||||
一般仕様 |
|||||
動作温度 | 0 ~ 40℃ | ||||
動作湿度 | 20 ~ 85%RH(結露しないこと) | ||||
保管温度 | -20 ~ 70℃ | ||||
保管湿度 | 20 ~ 85%RH(結露しないこと) | ||||
耐電圧(入力-FG間)*6 | AC1500V,1分間 | ||||
耐電圧(入力-負荷端子間)*6 | AC3000V,1分間 |
*1 : ターボモードを使用すると定格の3倍の電流や電力を流すことが可能です。
*2 : CCモードはRangeⅡに固定されます。
*3 : BMSテスト機能は主にBMS保護機能のShort/OCP/OPP/OCDPテストに使われます。
*4 : ヒューズテスト機能は主にヒューズやブレーカのテストに使われます。
*5 : 確度保証:周囲温度 23±5℃ 湿度 70%以下(結露無き事)において6ケ月保証します。
*6 : 耐電圧は3300Gシリーズと組み合わせたときの条件です。
本体標準価格(税抜):¥256,000 ~ ¥758,000
2024年6月版 |
型名 | 概要 | 標準価格(税抜) |
---|---|---|
3317G *2 | ノーマルモード 80V/160A/800W ---> ターボモード 80V/320A/1600W | ¥735,000 |
3319G *2 | ノーマルモード 500V/40A/800W ---> ターボモード 500V/80A/1800W | ¥758,000 |
3317G/REC | 3317G検査成績書 | ¥9,000 |
3319G/REC | 3319G検査成績書 | ¥9,000 |
TCP | 製品別トレーサビリティ (検査成績書(日本語版のみ)のご注文が必要となります) | ¥5,000 |
SCI | 標準器試験成績書 (検査成績書(日本語版のみ)のご注文が必要となります) | ¥20,000 |
13300F810 *1 | RS232 Card | ¥28,000 |
13300F811 *1 | GPIB Card | ¥45,000 |
13300F812 *1 | USB Card | ¥43,000 |
13300F813 *1 | LAN Card | ¥86,000 |
* 工場出荷時のみ入力電圧の変更(115V/230V)が可能です。(無償)
*1 : インターフェースはどれか一つのみ実装が可能です。
*2 :「3300Fシリーズ」のフレームと互換性はありません。
アプリケーション
負荷電流2000A!燃料電池用0V入力対応直流電子負荷システム
燃料電池セルの大電流化に伴い、1000A以上の大電流試験が増加しています。燃料電池セルは低電圧で発電するため、通常の電子負荷では試験が難しい状況です。そこで、バイアス電源を直列に接続して、負荷装置の最小動作電圧やケーブルの電圧降下を補正することで、0V入力対応の直流電子負荷システムを構築し、大電流試験に対応しています。
負荷電流の遅延が発生しないマスタースレーブ並列運転動作
マスタースレーブ並列制御方式では、通信機能を持つRS-422やRS-485などが一般的に使用されています。直流電源では遅延の影響はありませんが、電子負荷では負荷応答が遅延する欠点があります。QL-Dシリーズは、アナログ制御方式とマルチチャンネル同期運転方式を採用し、並列運転時の負荷電流が遅延せず同期して動作することが可能です。
回生能力のあるDCモーター試験の制動時に発生する逆起電力保護
DCモーター試験では、機械的な制動時(例:ブレーキ等)に逆起電力が発生します。一般的な電子負荷はCVモードが遅い為、逆起電力全てを吸収することができませんが、当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答の為、逆起電力を遅れなく消費させることが可能です。
定電流電源の評価試験に最適な高速応答電子負荷
定電流電源の試験には電子負荷の定電圧(CV)モードを用いて試験しますが、負荷動作になる前に定電流電源の電圧が過電圧まで出力し、保護動作となり電源が起動することができません。当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答のため、問題なく定電流電源を起動することができます。
大容量パワーコンディショナー(PCS)の評価・試験方法について
パワーコンディショナーの評価・試験において、PV入力模擬用に直流電源、系統模擬用に交流電源、工場内/店舗内負荷模擬用に交流電子負荷、各種電圧・電流測定用にパワーメータを使用します。電源機器の使い方を工夫することで、製品種類が多い汎用電源機器で構築することが可能です。効率測定や環境変化時(入力電圧変動など)の動作確認など規格試験以外の評価・試験あれば、導入コストも抑えることができます。
選定・搬入のご注意
機器選定について
- 瞬時過電圧が発生する可能性のあるD.U.T(被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
- 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
- 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。
設置について
- 製品への供給電源はお客様にてご準備ください。
- D.U.T(被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
- 負荷線は、短く、太い電線をご準備ください。
- 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
- 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
- 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
- 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
(* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います) - 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。
上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。
搬入について
- 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
- 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
- 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。
