QL-Dシリーズラインナップ
  • QL-Dシリーズラインナップ
  • QL-Dシリーズ15kWモデル
  • QL-Dシリーズ25kWモデル
  • QL-Dシリーズ15kWモデル背面
  • 各種負荷モードによるSweep機能や、オプションによるMPPT機能などを準備
  • 5kW単位で25kWまでラインナップし最大6並列で150kWまで拡張可能
  • 19インチラックサイズで高さ5U(5kWモデル)とコンパクトな筐体
「川崎ものづくりブランド」
＜電子負荷の高速電流応答＞
認定技術使用製品

ハイエンド大容量直流電子負荷「QL-Dシリーズ」は、従来品の電子負荷でご好評をいただいたオシロライクなUIと高速電流制御回路方式を採用し、使い勝手と電子負荷の基本性能が深化した電子負荷装置です。

￥ 1,874,000 ～（本体標準価格・税抜）

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
直流電子負荷とは？

詳しく解説します

  • arrow特長
  • arrow仕様
  • arrow価格
  • arrow製品カタログ

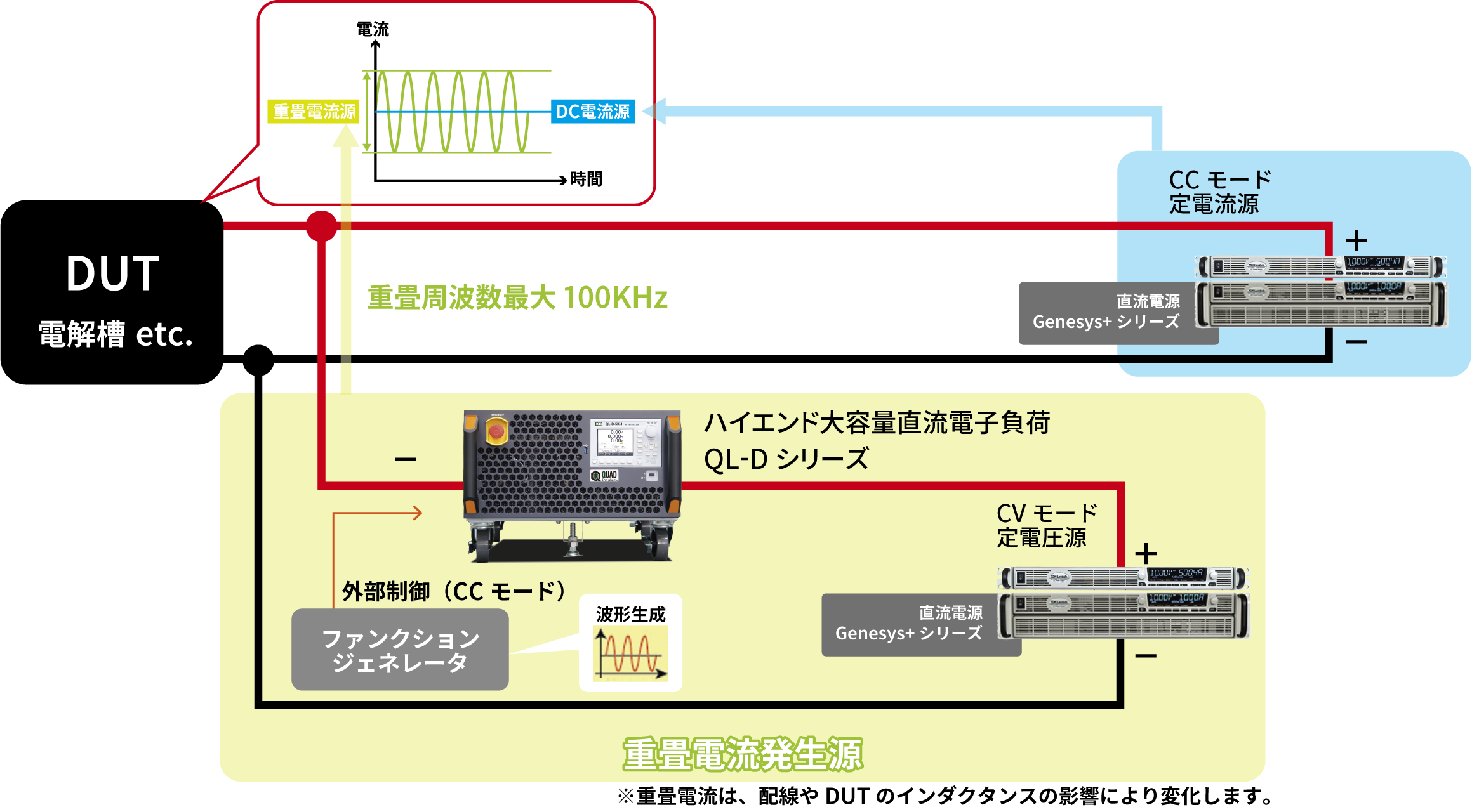

  • arrowアプリケーション

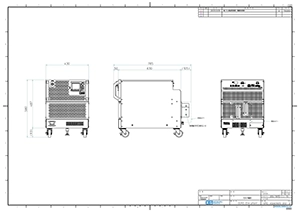

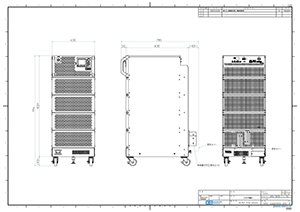

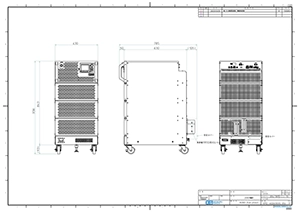

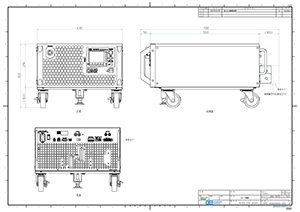

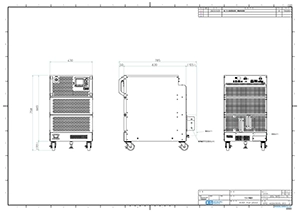

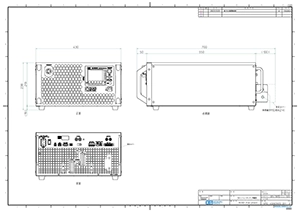

  • arrow外観図
  • arrow選定・搬入のご注意
  • arrow保守サービス

製品情報
【以下のプルダウンからお選びください】



特長

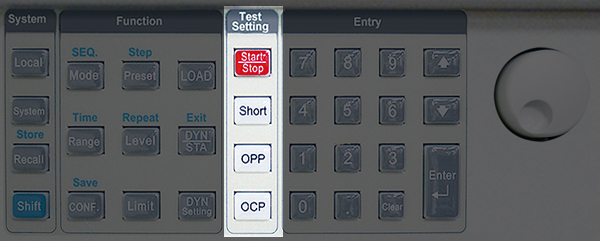

34000Aシリーズとの機能比較

あらゆる面で34000Aシリーズからアップデートしており、後継機としてご採用頂くことが可能です。

34000Aシリーズ QL-Dシリーズ
UI

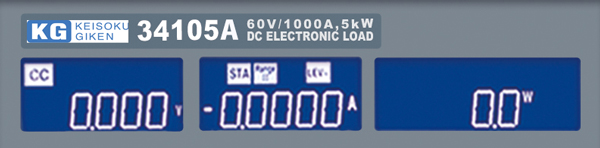

3つの大型LCD

arrow

3.5インチカラー液晶

arrow

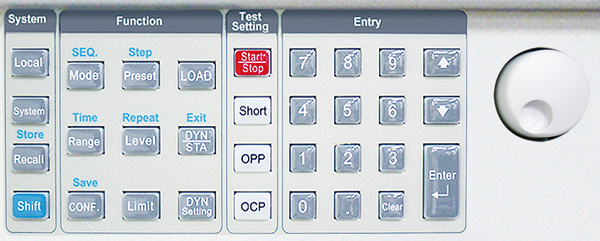

ボタン配置

テンキー/ファンクションキー

arrow

オシロライクな逆L字ボタン

arrow
サイズ(WxHxDmm 5kW比較) 体積比(5kW比較)
647x573x766 0.284㎥ 430x322x629 0.087㎥
質量(5kW比較)
100kg 35kg
試験ファンクション

過電流/過電力/Shortテスト
専用試験キーによる実行

arrow

CC.CR.CPモードによるSweep機能。実行時グラフ表示機能

arrow
放電モード(カットOFF機能)
CC+UVPモード
CP+UVPモード
放電時間設定モード		 Load OFF Timer/指定電圧設定
積算電流設定/積算電力設定
各負荷モードに対応
Sequence機能
9ファイル/16ステップで
150グループの保存可能
分解能 100msec～9.9s
CC/CR/CV/CPモード対応		 Step数：4096ポイント
分解能：1ms～10min
回数 65535回、無限
CC/CR/CV/CPモード対応
Dynamicモード 負荷スルーレート
2ch固定
15A/μs(150Vタイプ)		 32ch
50A/μs(150Vタイプ)
最小立ち上がり時間
20μs 5μs
USBメモリへの対応
未対応

USBメモリへデータ保存可能
積算測定機能
未対応

積算電流/積算電力/経過時間
リミット機能
未対応

電流リミット
モニター機能
電流モニター(非絶縁)

電圧・電流モニター(絶縁)
インターフェース
オプションでGP-IB/USB
RS-232C/LANの実装

標準：USB/RS-232C/LAN
オプション：GP-IB
MPPTモード追加
リモート動作のみ

工場出荷オプション
パネル操作/リモート動作対応
リアルタイムで測定表示可能

高速電流制御テクノロジーを採用

大容量時の試験環境は、負荷ケーブルのインダクタンスの影響に左右され、使い方を次第では電子負荷装置の破損へとつながります。そのような外的要因に対応可能とするべく、Load Stationシリーズに採用した高速電流制御回路方式をさらに深化させQL-Dシリーズに採用しました。
負荷応答を高速化し、大電流時の瞬時過電流の安定動作を確保やケーブル配線長の延線時のケーブルインダクタンスによる異常発振現象の担保につながることで、より安心してお使いいただくことが可能となりました。

一般的な大容量直流電子負荷
（従来回路方式） 		QL-Dシリーズ
（高速電流制御回路方式）
インラッシュ電流
CCモード時にLoad ON状態で供試電源出力をOFF->ON

インラッシュ電流が発生

arrow

インラッシュがない理想的な電流応答

arrow
オーバーシュート電流
供試電源出力ON状態でLoad OFF->ON

オーバーシュート電流が発生

arrow

なめらかな電流応答を実現

arrow

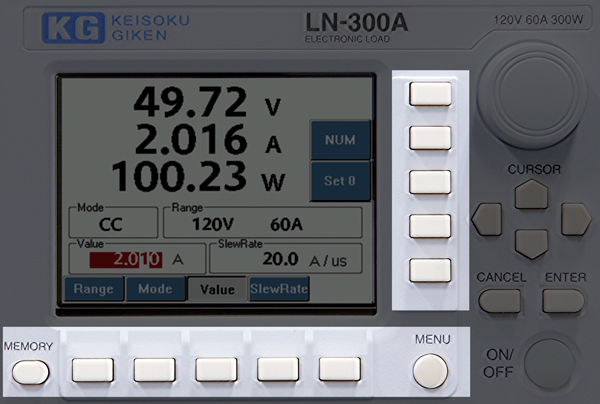

従来製品からの操作性の向上

使いやすさを追求したフロントパネルの7つのポイント

arrow

①　USBメモリによるデータ保存

②　ワンタッチで設定値を呼び出せるメモリー機能

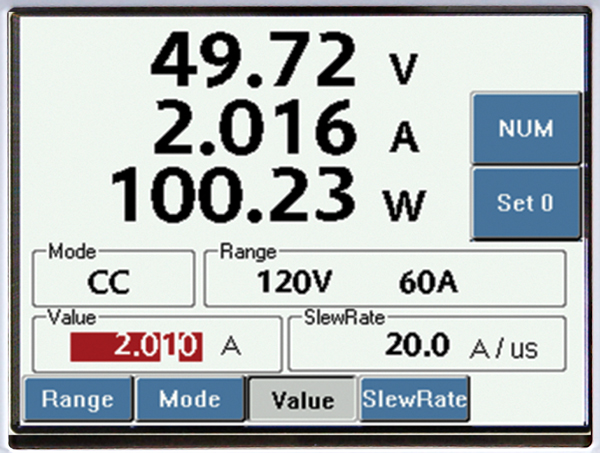

③　見やすい3.5インチ大型カラーLCD

④　オシロライクな逆L配列キーは、数値入力のテンキーとしても使用可能

⑤　大型ロータリーノブで電流値のアップダウンも簡単

⑥　操作性を高めるキートップの10度傾斜

⑦　自照式の負荷ON/OFFボタン

5kW単位で25kWまで全17機種をラインナップ

コンパクトボディで充実の大容量。最小5kWから最大25kWまで定格電圧が異なる3機種（150V,600V,1000V)を準備。150Vタイプでは最大2000Aの大電流に対応しております。ローコストで大容量が欲しい方にお勧めです。

150Vタイプ

型名定格電圧定格電流定格電力最大スルーレート
QL-D-5K-1/B150V500A5kW50A/μs
QL-D-5K-1500A5kW
QL-D-10K-11000A10kW
QL-D-15K-11500A15kW
QL-D-20K-12000A20kW

※QL-D-5K-1/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。

600Vタイプ

型名定格電圧定格電流定格電力最大スルーレート
QL-D-5K-6/B600V350A5kW20A/μs
QL-D-5K-6350A5kW
QL-D-10K-6700A10kW
QL-D-15K-61050A15kW
QL-D-20K-61400A20kW
QL-D-25K-61750A25kW

※QL-D-5K-6/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。

　

1000Vタイプ

型名定格電圧定格電流定格電力最大スルーレート
QL-D-5K-1K/B1000V200A5kW12A/μs
QL-D-5K-1K200A5kW
QL-D-10K-1K400A10kW
QL-D-15K-1K600A15kW
QL-D-20K-1K800A20kW
QL-D-25K-1K1000A25kW

※QL-D-5K-1K/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。

各負荷制御モードの確度保証

大容量にも関わらず、電流測定確度0.2%を実現。 マスタースレーブ方式と比較し 各種負荷モードの設定誤差、測定誤差ともに小さく設定精度および測定精度に関しても精度保障しております。

各負荷制御モードの確度保証

負荷モードと動作モードの組み合わせで最大36モードの試験に対応

12種類の負荷モード(CC,CR,CV,CP,Short,CC+CV,CP+CV,EX(CC,CV,CP),EXT(CC+CV,CP+CV)と6種類の動作モード(Normal,Dynamic,Sequence,Sweep,MPPT（オプション）,電流リミット)を持っており、これらの組み合わせで多種多様な負荷試験が可能です。

負荷モード
CCCRCVCPCC+CVCP+CVEXT CCEXT CVEXT CPEXT CC+CVEXT CP+CVSHORT
動作モードNormal〇〇〇〇〇〇〇〇〇〇〇〇
Dynamic〇〇〇〇--------
Sequence〇〇〇〇--------
Sweep〇〇-〇--------
MPPTモード〇-----------
電流リミット〇〇〇〇〇〇〇〇〇〇〇〇

電池特性評価に最適な動作モードを標準搭載

■電池特性の評価に最適な専用動作モード「CC+CVモード」「CP+CVモード」 を標準で搭載。 容量の大きな電池の放電特性評価にも対応します。

動作モードイメージ

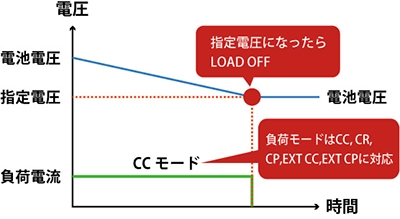

■Vlimit機能や経過時間測定機能を利用して、指定した電圧や設定した放電時間でLOAD OFFさせ、電池保護が可能な機能を搭載しております。

動作イメージ1

動作イメージ2

■積算機能（電流：AHおよび電力：WH）を用いて、指定積算値となった場合にLOAD OFFさせる機能を搭載しております。

動作イメージ3

便利な電流リミット機能を搭載

負荷モード制御とは異なる独立した電流リミット機能を搭載しております。設定した電流を検出したときLoad OFFさせずに、Load ONのままリミット設定値（電流）の110%で制限することができます。リミット検知時における動作（Load OFFもしくはLoad ONのまま110%制限負荷）は、それぞれ設定が可能です。任意のリミット値における保護機能としてお使いいただけます。
また定電圧モードにおいて電流リミットを併用することで、設定CV電圧で電流リミット設定値の110%で動作可能なCV+Clim機能を搭載しております。電池放電などに使用可能な定電圧/定電流モードとして使用することが可能です。

リミット機能1
リミット機能1
リミット機能1

高速応答スルーレート最大50A/μs、最小応答時間5μs

高速電流制御テクノロジーより、最大50A/μs(150Vタイプ)の高速応答を実現しました。最小応答時間は5μsと大容量・大電流でありながら、高速な立上りを実現しております。

スルーレート時の設定電流について
電流応答の違い
スルーレート時の電流立ち上がり

※一般的にスルーレートは負荷電流が最大値の10%から90%に至るまで変化する時間と電流の変化率となります。

細かな電流波形設定を可能にする32ステップDynamicモードと最小パルス幅1μs

一般的な２ステップ(HIGH/LOW、2値)のダイナミックモードに加えて、32ステップのDynamic動作が可能。 より細かい電流波形での試験に対応します。 電流波形は、カラーLCDによりグラフィカルに設定することができ、動作設定は時間と周期（周波数表示）のどちらでも可能です。

設定可能なパルス幅は1μsからとなり、最大500kHz*の周波数の設定が可能です。

＊：立上がり/立下り時間は含まず。

設定項目 内容

動作モード

CC/CR/CV/CP

最小時間幅

1μs

スルーレート（A/μs）

0.5A～50A/μs(150Vタイプ)
0.2A～20A/μs(600Vタイプ)
0.12A～12A/μs(1000Vタイプ)

設定周波数範囲（目安）

0.0083Hz～500kHz（1μｓ～60s)

ステップ数

32ch
Dynamicモード

条件：Dynamicモードステップ数

34000Aシリーズの場合
ステップ数1
QL-Dシリーズの場合（高速電流制御回路方式）
ステップ数2

条件：Dynamicモードパルス幅

34000Aシリーズの場合
ステップ数1
QL-Dシリーズの場合（高速電流制御回路方式）
ステップ数2

Sequence機能を搭載

Sequence動作用メモリとして4,096ワードを内蔵し、データ転送もしくは直接フロントパネルからシーケンスプログラムの作成が可能となりました。データ転送は各種通信インターフェースに加え、USBメモリから読み込みおよび保存が可能です。（CSVファイル形式）
各ステップの実行時間とスルーレート設定は共通で、実行時間は1msec～10minの範囲、スルーレート設定はCCモードのみでステップからステップへ移行する際の電流変化の速さ（A/μs)の設定となります。

設定項目 内容

動作モード

CC/CR/CV/CP

プログラム数

1

最大ステップ数

4096

スルーレート（A/μs)

CCモードのみ

プログラム繰り返し回数

1～65535，又は∞

ステップ実行時間

1ms～10min

時間分解能

1 ms(1 ms～100 ms)/
100 ms(100 ms～10 min)
Sequence機能

液晶パネルへChart表示可能なSweepモードを搭載

Sweepモードは、CC,CR,CPの3種類の負荷モードの負荷電流を細かく変化（Sweep）させながら、電圧と電流測定を行い測定結果を液晶パネルにリアルタイムでプロットしChart（グラフ)可能なファンクションです。SW電源における過電流特性試験（垂下特性)や過電力特性試験、2次電池などのI-V特性試験を電子負荷単体で実行することができます。測定データはUSBメモリにCSV形式で保存させることが可能です。判定機能がある為、特性評価の他に34000Aシリーズと同様にOCPやOPPの試験モードとしてお使いいただけます。

設定項目 内容

Sweep動作モード

CC/CR/CP

ステップ実行時間

200msまたは1000ms
Sweepモード1
Sweepモード2

MPPT（最大電力点追従)機能を工場出荷オプションで準備

太陽電池パネル(PV)などの試験に必要なMPPT機能(山登り法）をオプションで準備しました。最大電力が得られるまで動作電圧と電流をCCモードを用いて調整し続ける制御方式となります。実行時は液晶パネルにリアルタイムでChart(グラフ）表示される為、実行中の動作状況のモニターが可能です。

設定項目 内容

MPPT動作モード

CC

MPPT動作時のステップ時間間隔

200msまたは1000ms

全体スキャン時のステップ時間間隔

200msまたは1000ms

全体スキャン実行間隔

10s～999h59m59s
MPPT機能

8個のメモリ機能

負荷モード、負荷設定値などの条件を最大8個まで保存/読み出しが可能です。

メモリ機能

通信インターフェースにLAN/USB/RS-232Cを標準装備

LAN/USB/RS-232Cを標準装備。別途オプションでGP-IBコンバータ(RS-232C変換）もご用意しております。

メモリ機能

USBメモリに対応

専用USBポートにUSBメモリを接続することで、Sweepモードなどの測定データをUSBメモリに保存することが可能です。またSEQUENCEモードやDyanmicモードの設定も、USBメモリから読み出しおよび保存することができます。

USBメモリに対応

インテリジェンスなマスタースレーブ機能を搭載

マスタースレーブ接続は、並列運転ケーブル1本で接続可能。異なる容量モデルでも同電圧モデルであれば最大6台（マスター機含む）まで、フレキシブルに最大150kWまで大容量化することができます。

マスタースレーブ機能1
マスタースレーブ機能2
マスタースレーブ機能3

PLC制御に最適な外部アナログ・デジタルコントロールを装備

PLC制御用に、外部デジタルコントロール（EXT I/O）と外部アナログコントロール（EXT INPUT）を装備。負荷モードの切り替えから、0-10Vdcによるアナログコントロール負荷設定（CC,CV,CP）に対応します。 また電流と電圧モニター（絶縁）もあり測定値の読み込みも可能で、CC+CV、CP+CVモードもPLCから制御可能となっております。

EXT I/O（外部デジタルコントロール）

名前 用途

Emergency Stop

非常停止

MODE CONT CC

CCモード選択

MODE CONT CV

CVモード選択

MODE CONT CP

CPモード選択

LOAD ON/OFF CONT

負荷オン・オフ指定

CURR RANGE CONT

電流レンジ設定

VOLT RANGE CONT

電圧レンジ設定

Alarm Clear

保護・アラームクリア

TRIG OUT

トリガ出力

ALARM PROTECTION

アラーム/リミット出力

STATUS CC

CCステータス出力

STATUS CV

CVステータス出力

STATUS CP

CPステータス出力

LOAD ON STATUS

負荷オン・オフ状態

CURR RANGE STATUS

電流レンジ状態

VOLT RANGE STATUS

電圧レンジ状態

+CV STATUS

ハイエンド
外部アナログ・デジタルコントロール

EXT INPUT（外部アナログコントロール）

名前 用途

CC

外部CC制御 0～10V入力

CV

外部CV制御 0～10V入力

CP

外部CP制御 0～10V入力

MONITOR（絶縁出力）

名前 用途

V monitor

電圧モニター出力（5Vフルスケール）

I monitor

電流モニター出力（5Vフルスケール）

リモートセンシング機能

リモートセンシングは、電圧の測定およびCR,CV,CPモードにおける電圧基準ポイントを負荷入力端子から任意のセンシングポイントに変更することができます。センシングポイントを被試験物端とすることで、負荷用ケーブルの抵抗による電圧降下などの影響を低減し、電圧基準となる負荷モードを安定させることができます。

モデル 入力定格電圧

QL-D-*-1

150V

QL-D-*-6

600V

QL-D-*-1K

1000V

＊は各モデルにおける負荷容量

リモートセンシング機能

従来製品に比べ省スペース・軽量化

従来製品である34000Aシリーズに比べて体積が最大約70%ダウン(5kWモデルで比較）、質量で65%ダウン。幅も647mmから430mmとコンパクトになり設置スペースの確保に手間がかかりません。

省スペース・軽量化1
省スペース・軽量化2

ベンチトップタイプ(5kWモデルのみ)をラインナップ

キャスタータイプが標準モデルですが、5kWモデルにはキャスタータイプ以外にベンチトップタイプをラインナップ。一般的なベンチトップタイプの電源機器と同様のゴム足を採用しており、卓上での試験環境構築が可能です。

またゴム足を外すだけでラックへの実装が簡単にでき、ベンチトップタイプは19インチラックを用いたシステムアップに最適です。

フロントパネルに非常用停止スイッチを標準装備

カーエレ業界では必須となっている非常用停止スイッチを装備。フロントパネルから見やすい大型サイズで誤動作を防ぐガード付きです。フロントパネルからの操作以外に、外部デジタルコントロール（EXT I/O)からの制御も可能です。

非常用停止スイッチ

ボックスタイプの安全カバーを装備（全モデル標準）

高電圧ならびに大電流を流す負荷入力部には、安全カバーを全モデルに標準装備。ユーザビリティを最大限に考慮した安全・安心の負荷入力端子部となっております。

安全カバー

耐震対策用としてアンカーボルト固定用金具をご用意（オプション）

大容量直流電子負荷の耐震対策用に、アンカーボルト固定用金具をオプションで準備。

アンカーボルト固定用金具

仕様

150Vタイプ
S-2501(1.2)
型名QL-D-5K-1/BQL-D-5K-1QL-D-10K-1QL-D-15K-1QL-D-20K-1
負荷機能

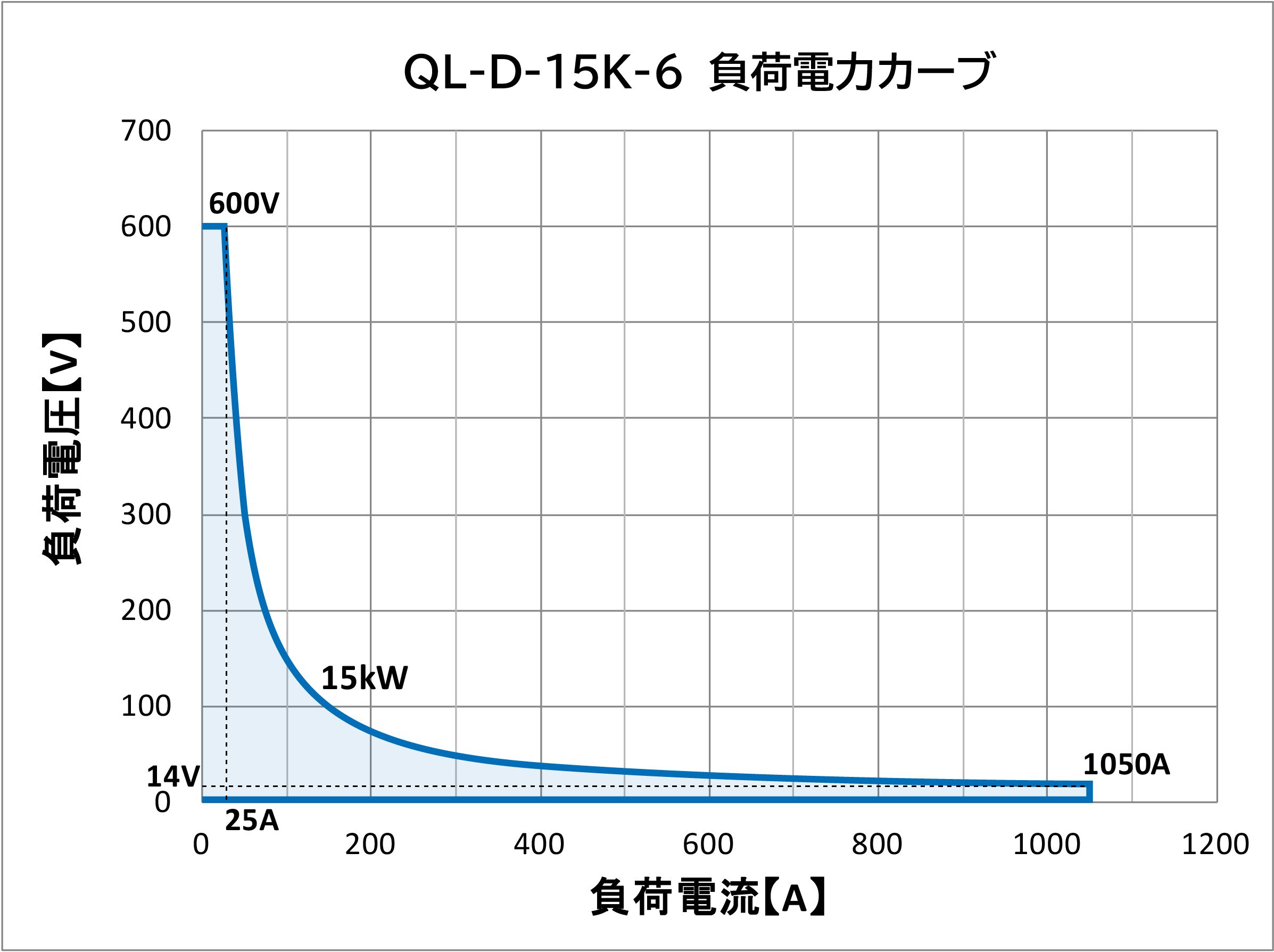

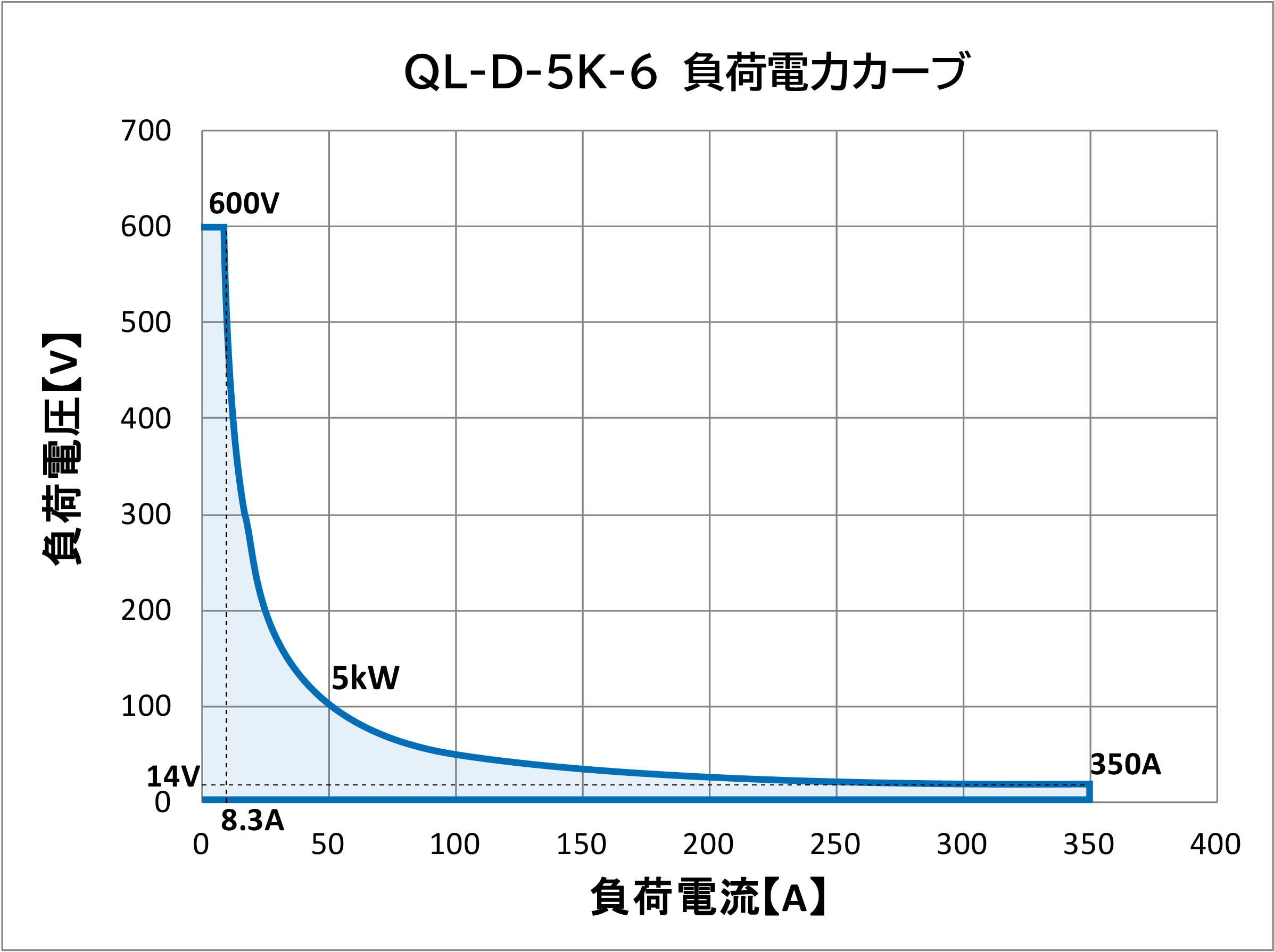

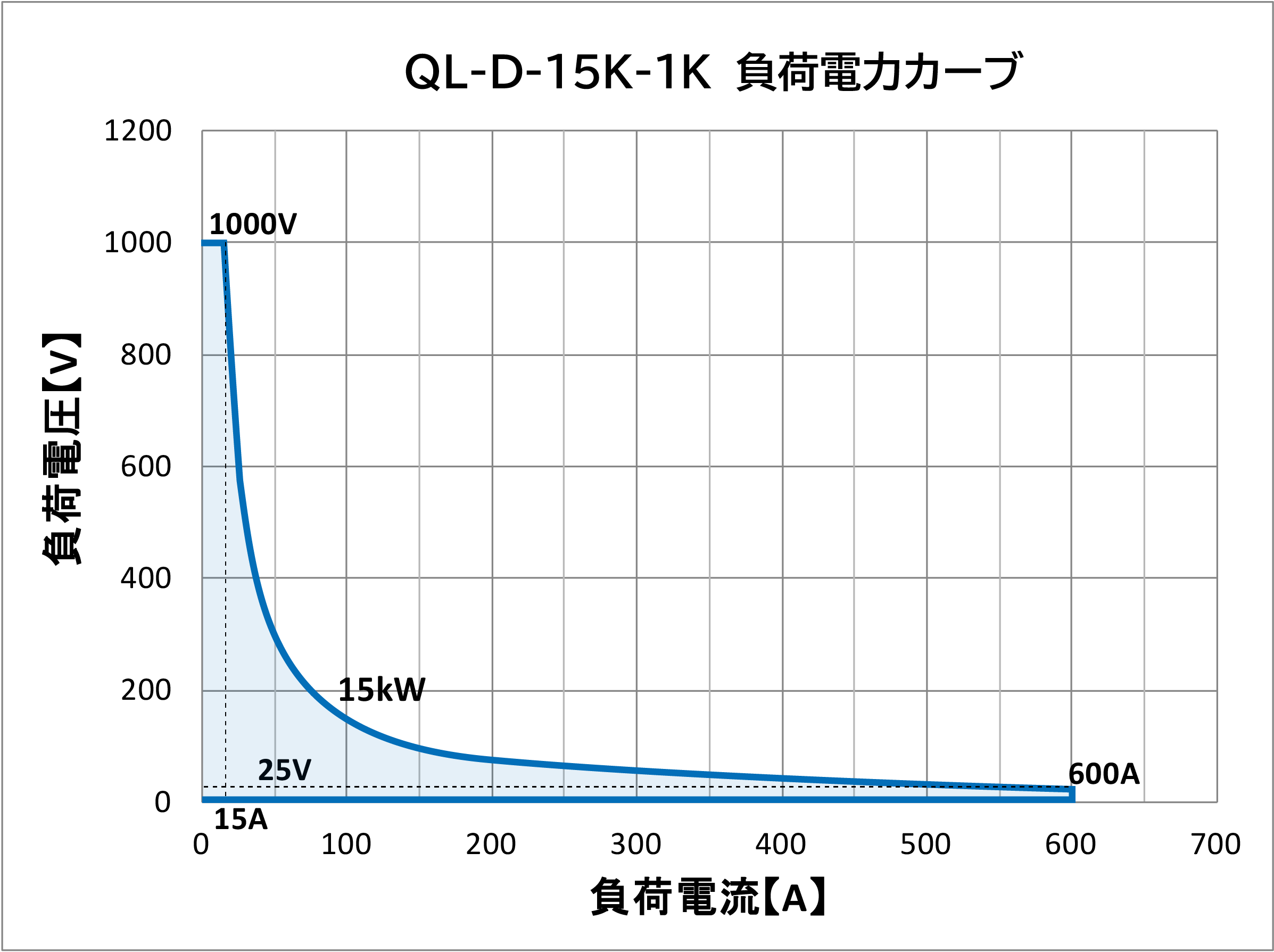

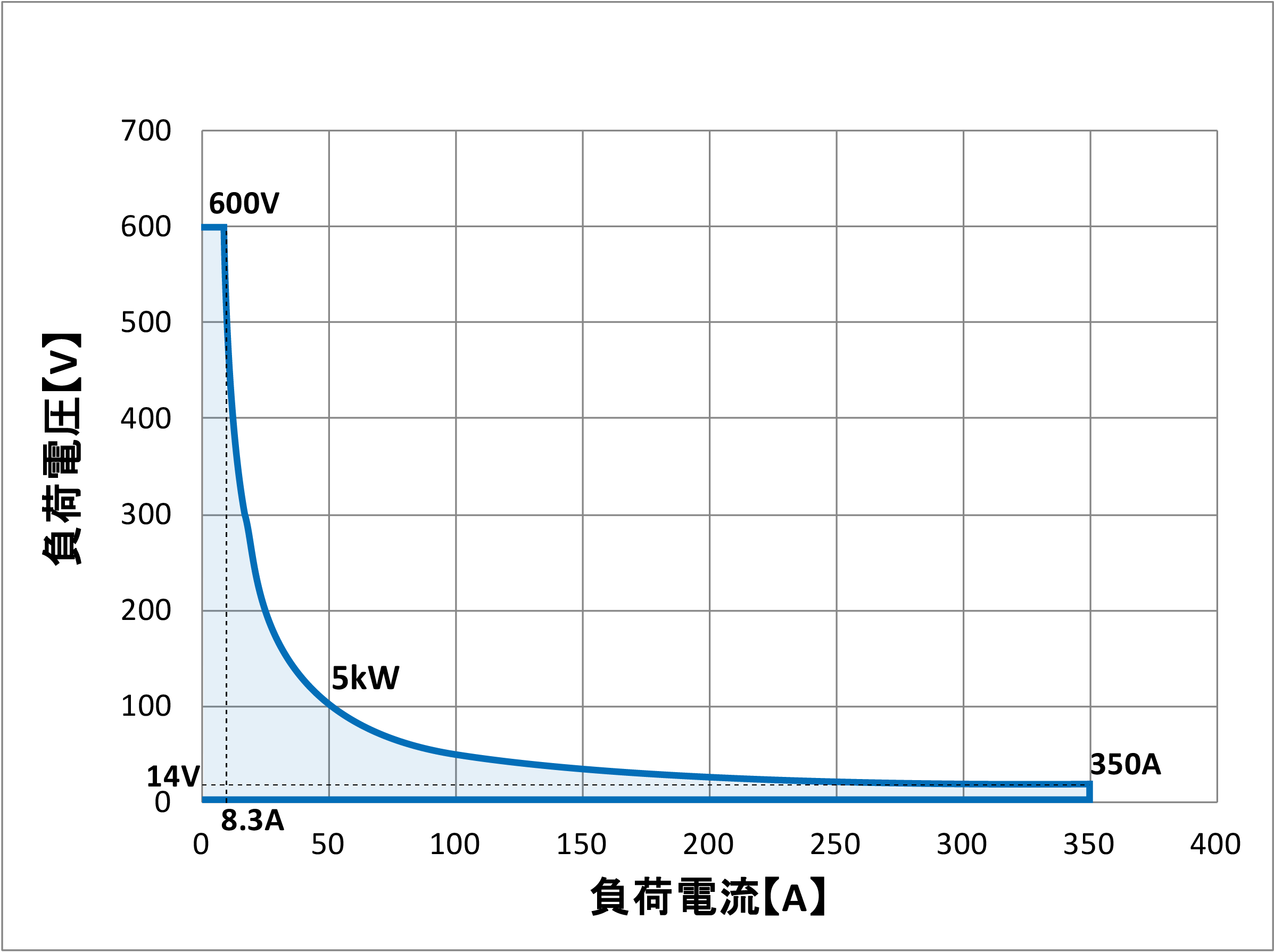

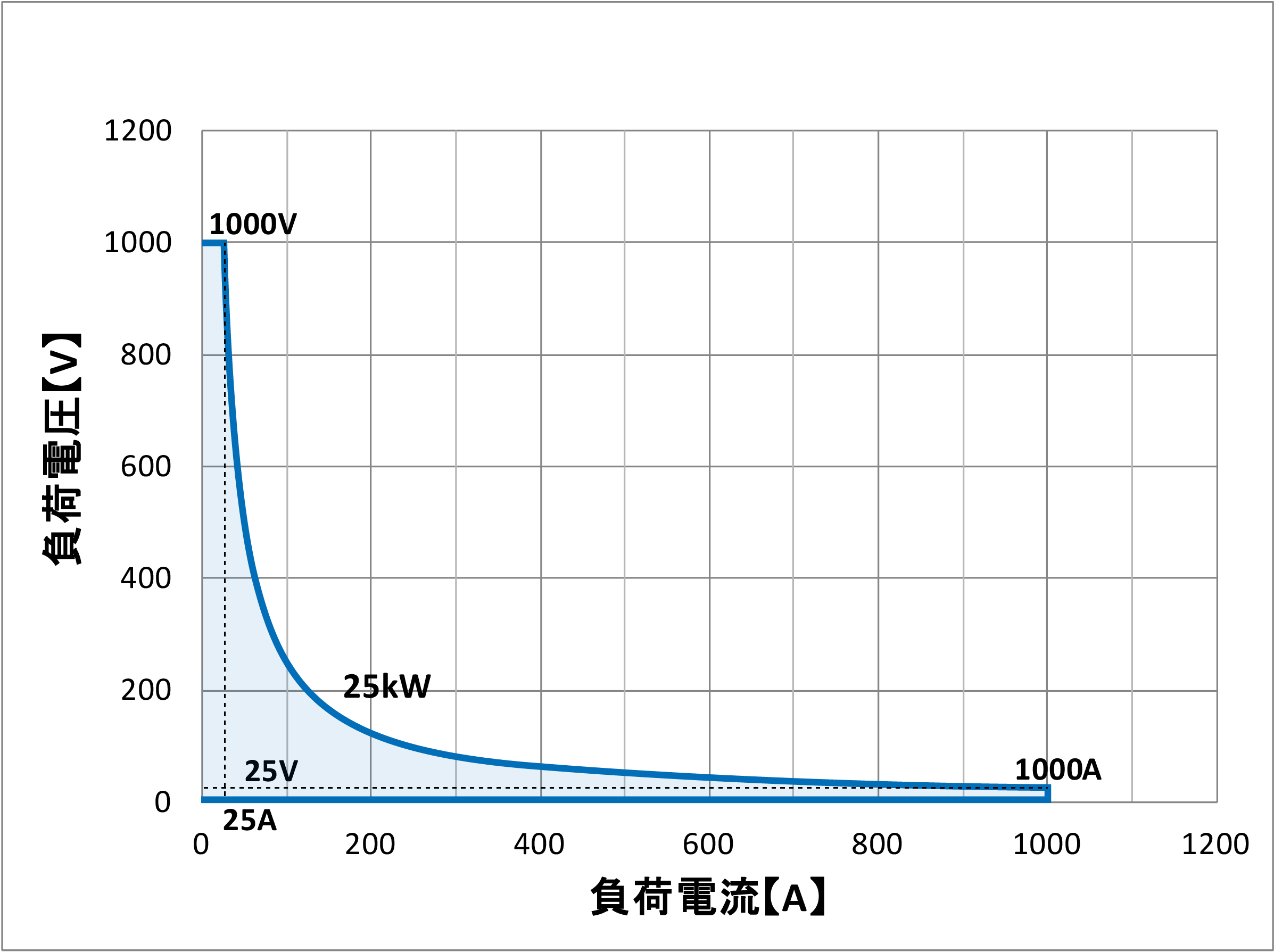

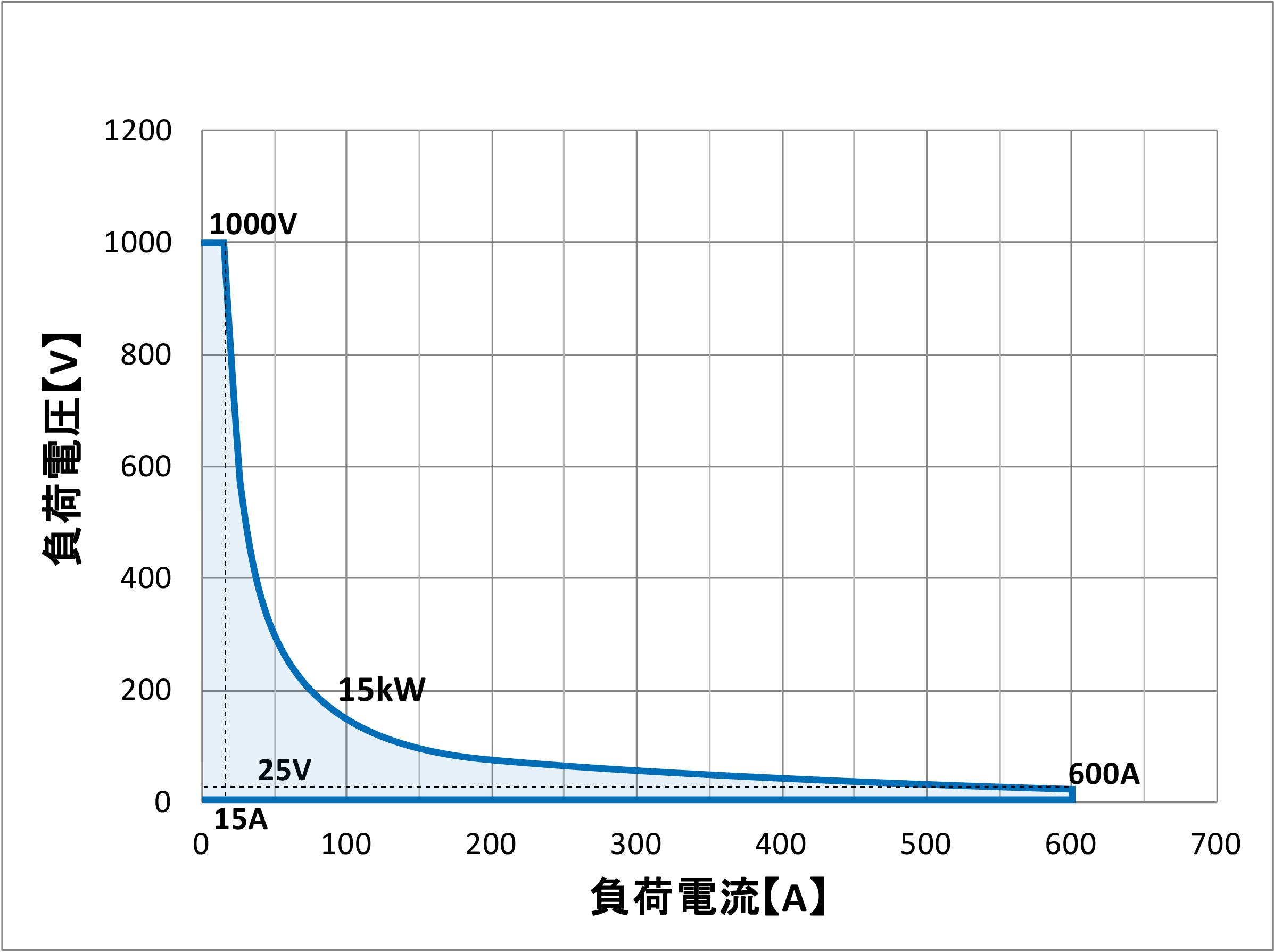

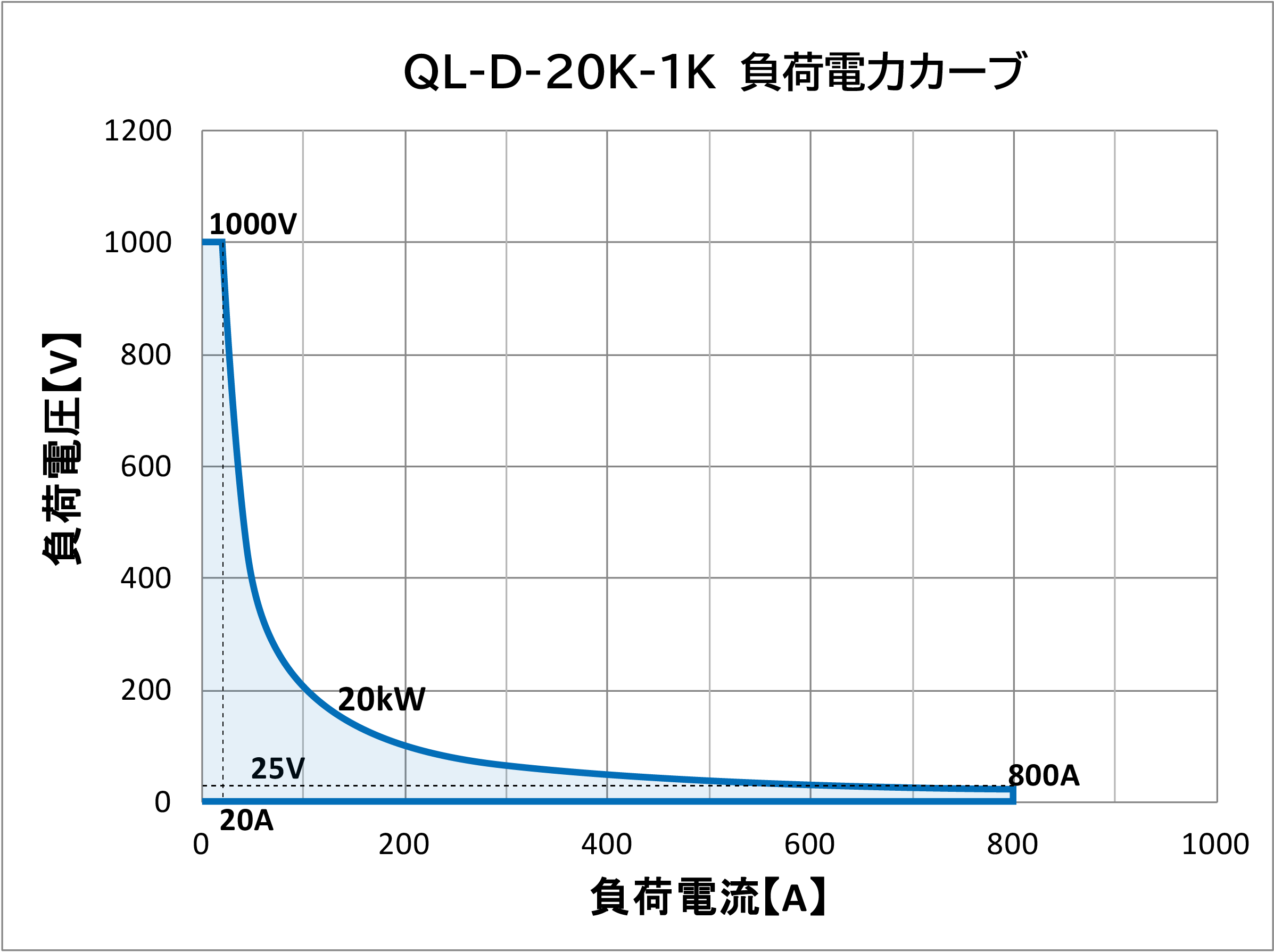

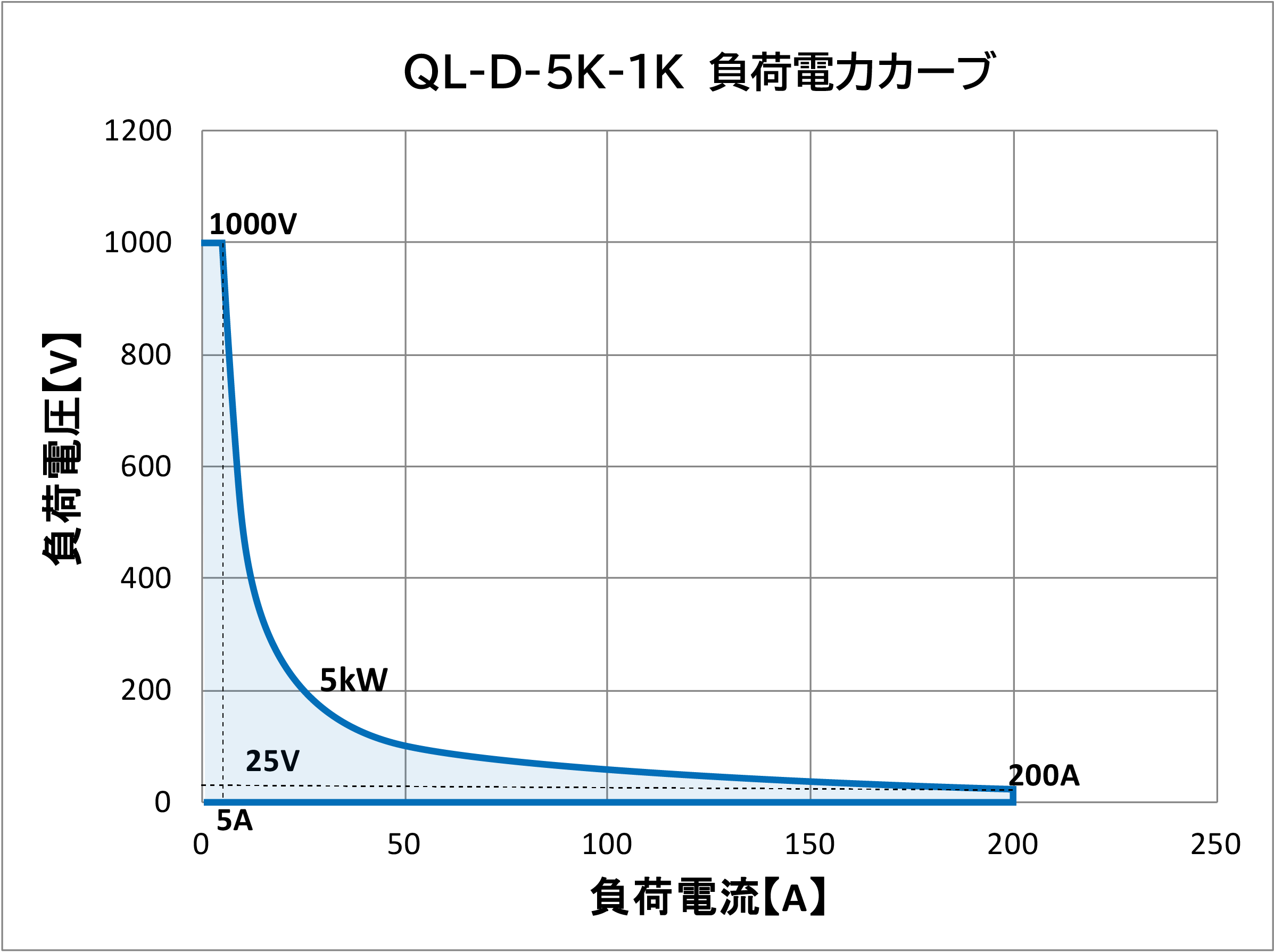

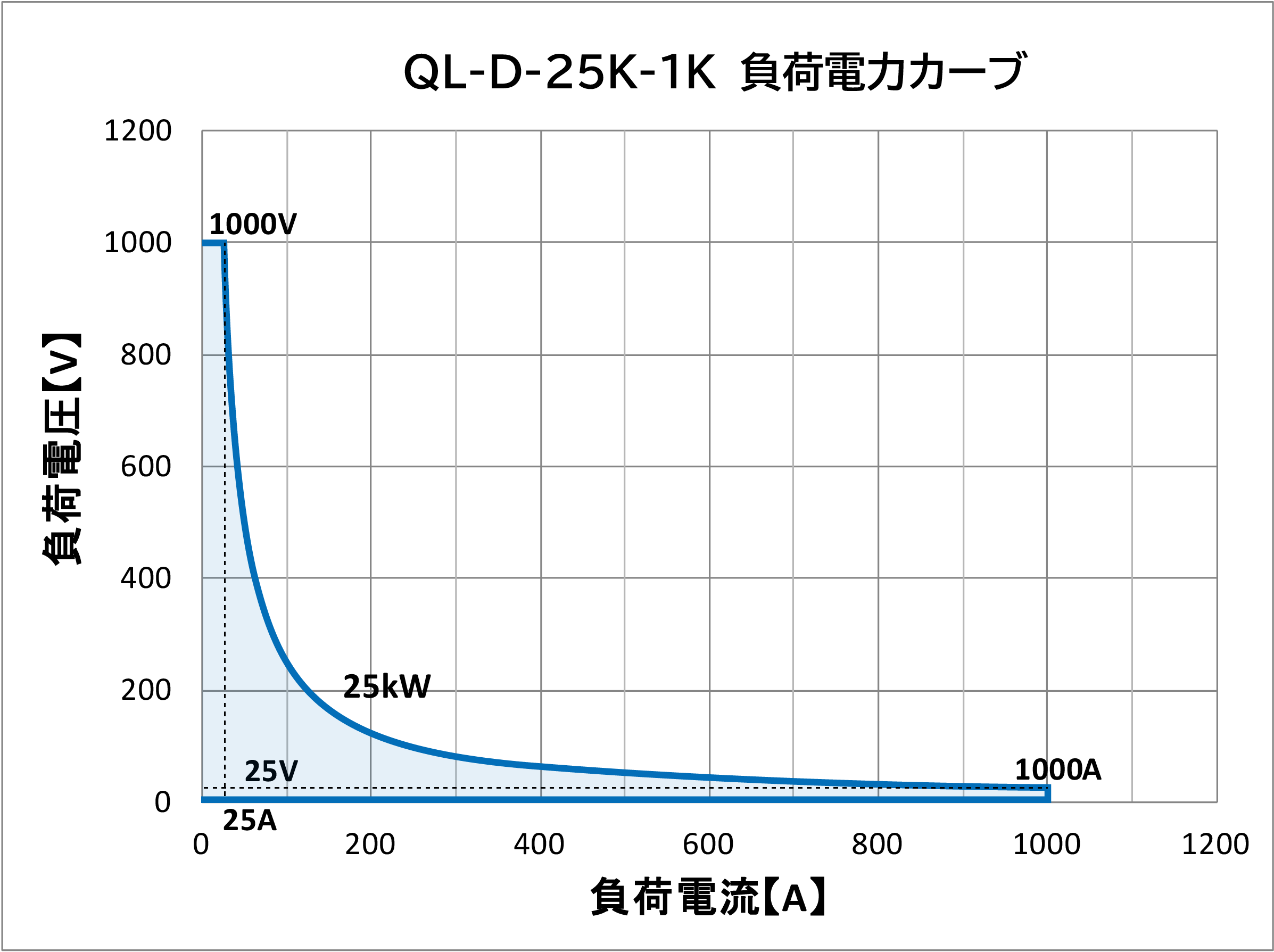

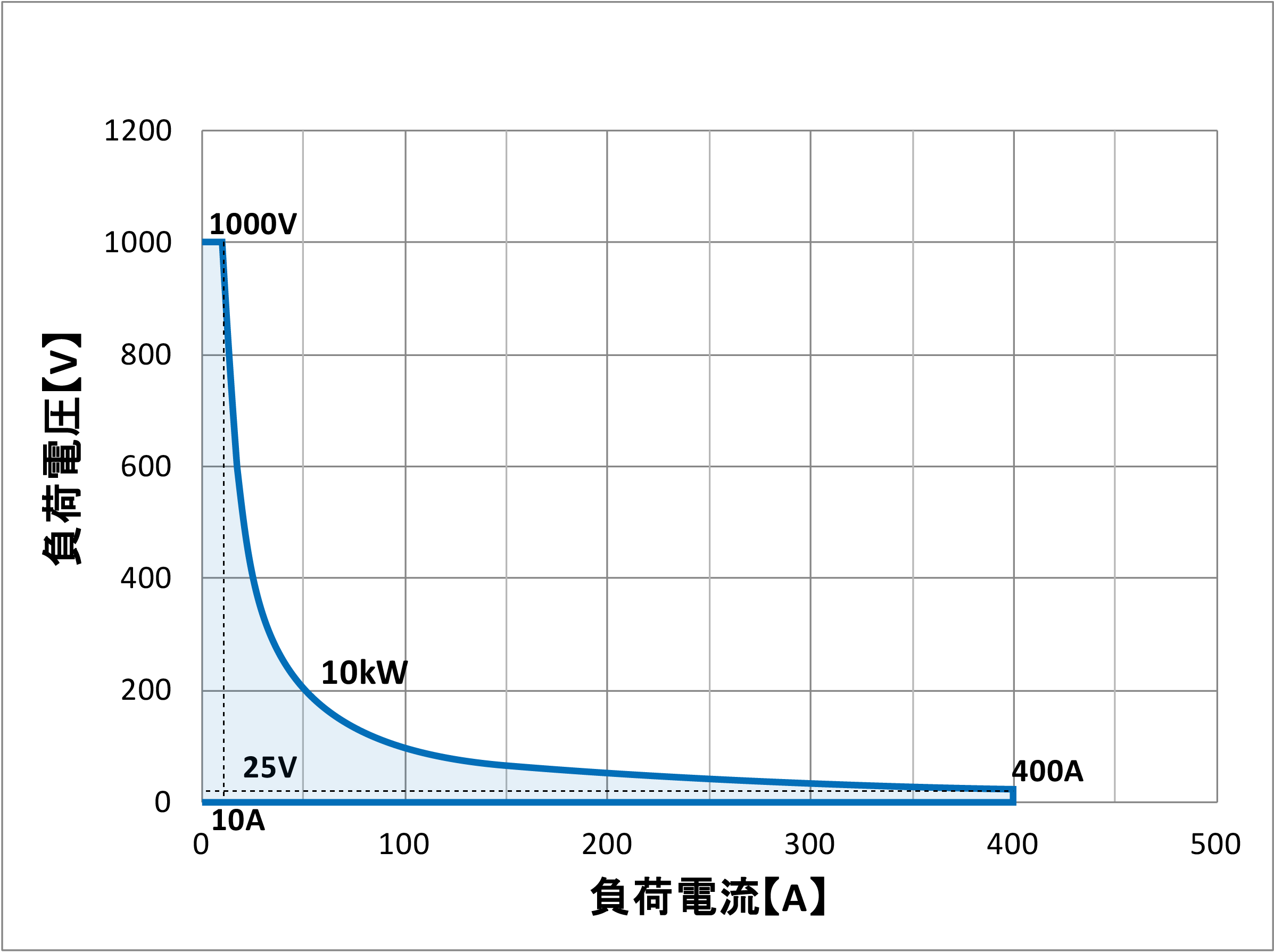

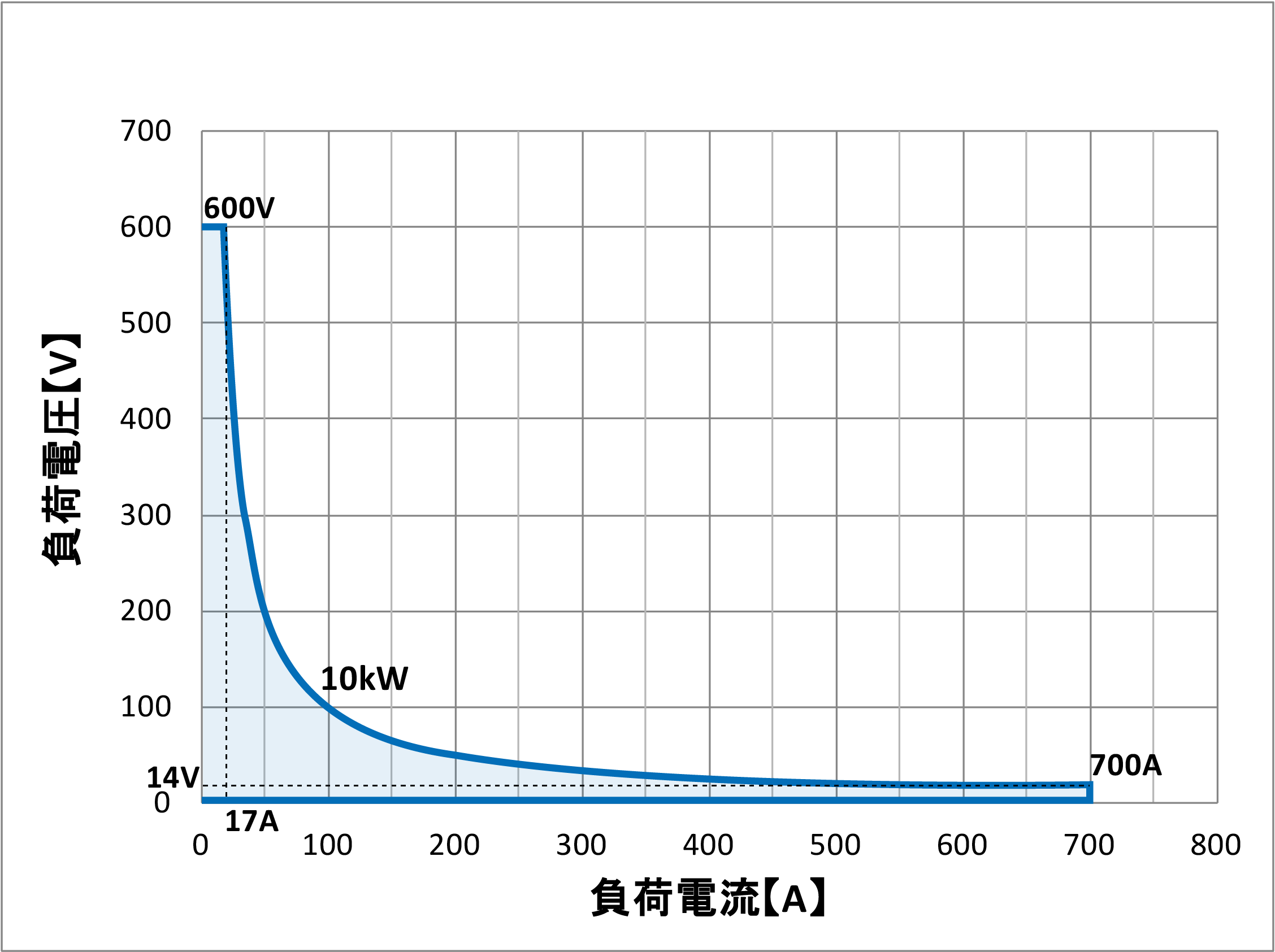

負荷動作範囲

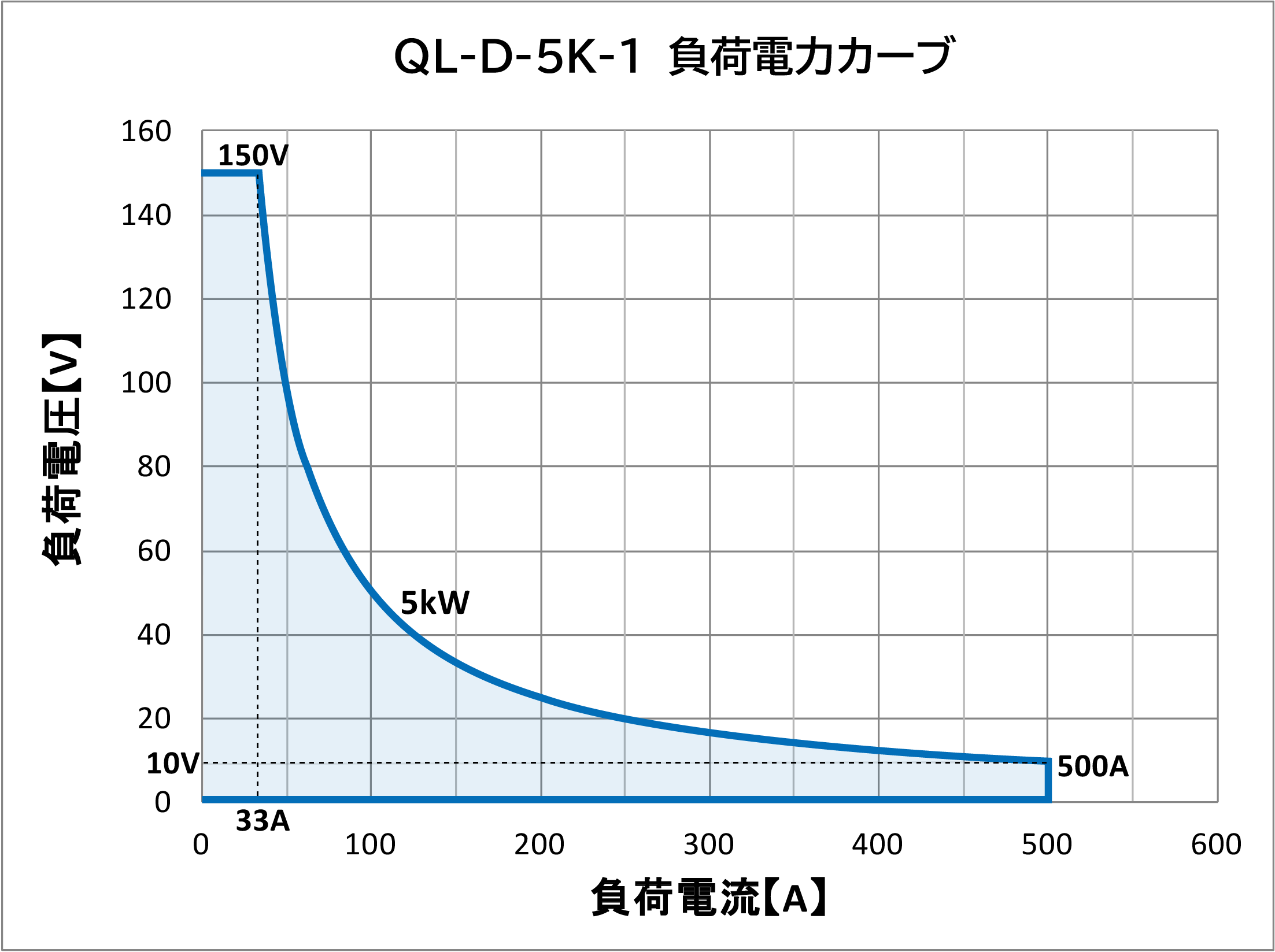

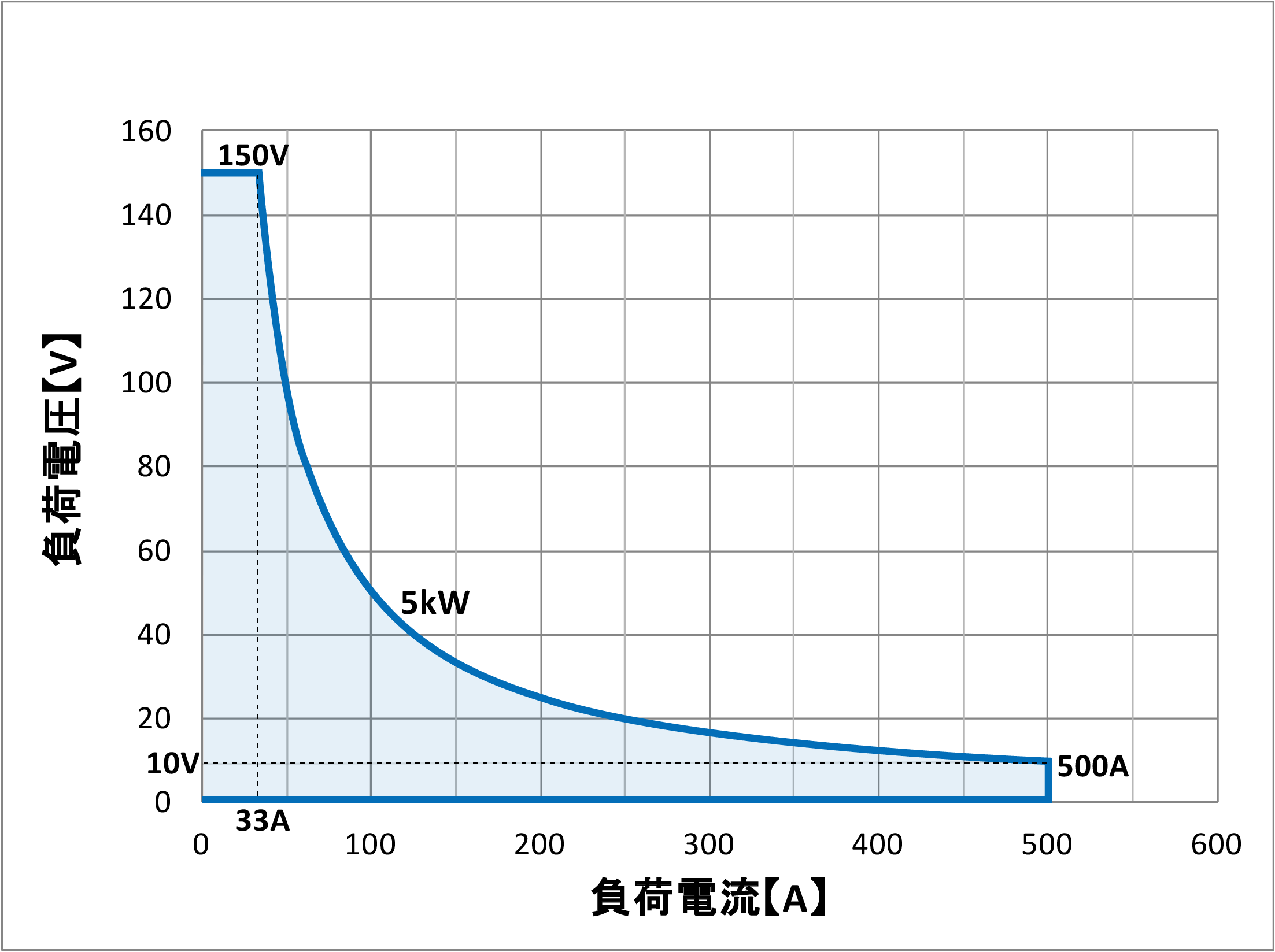

QL-D-5K-1動作範囲
クリックで拡大

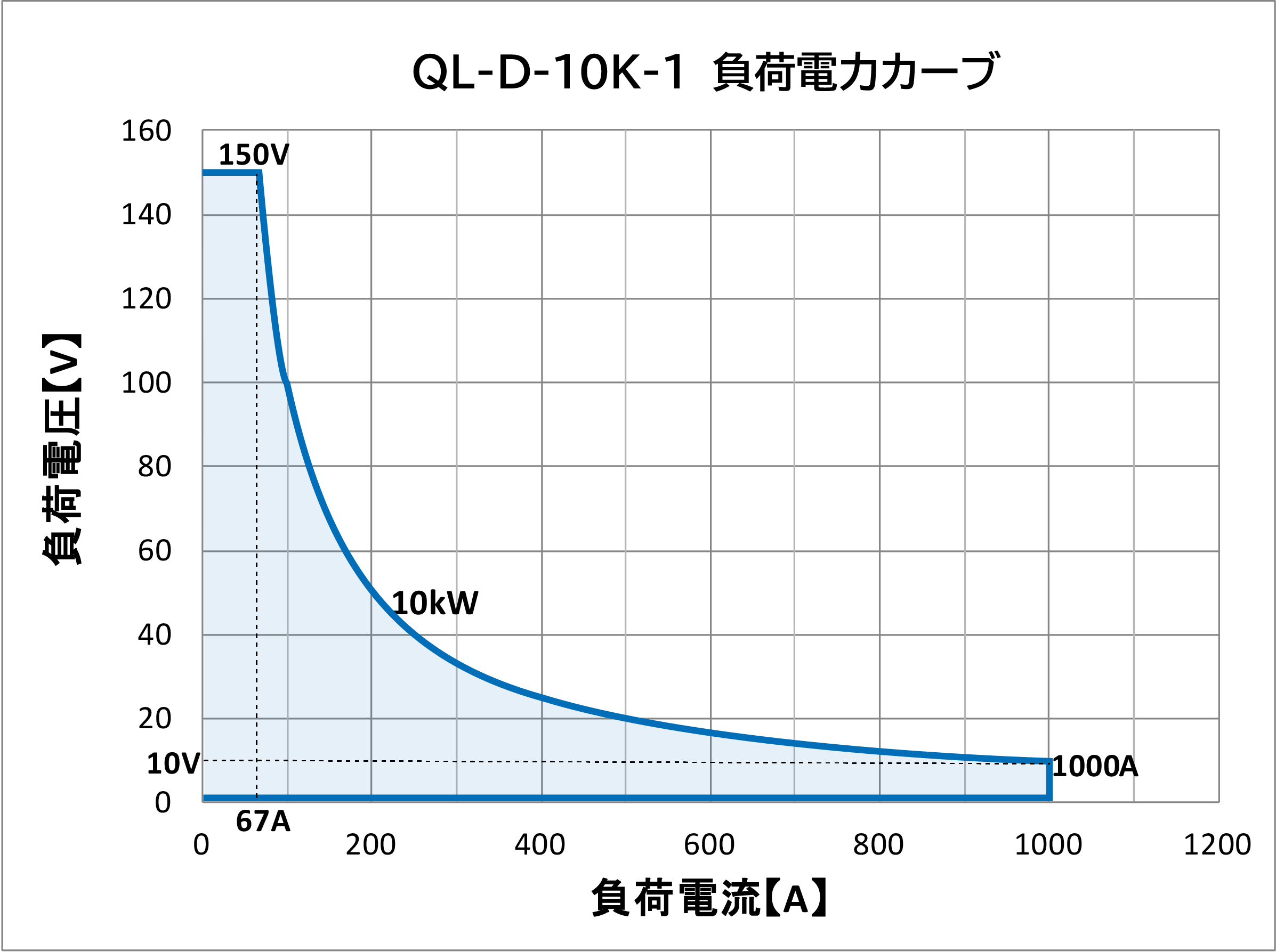

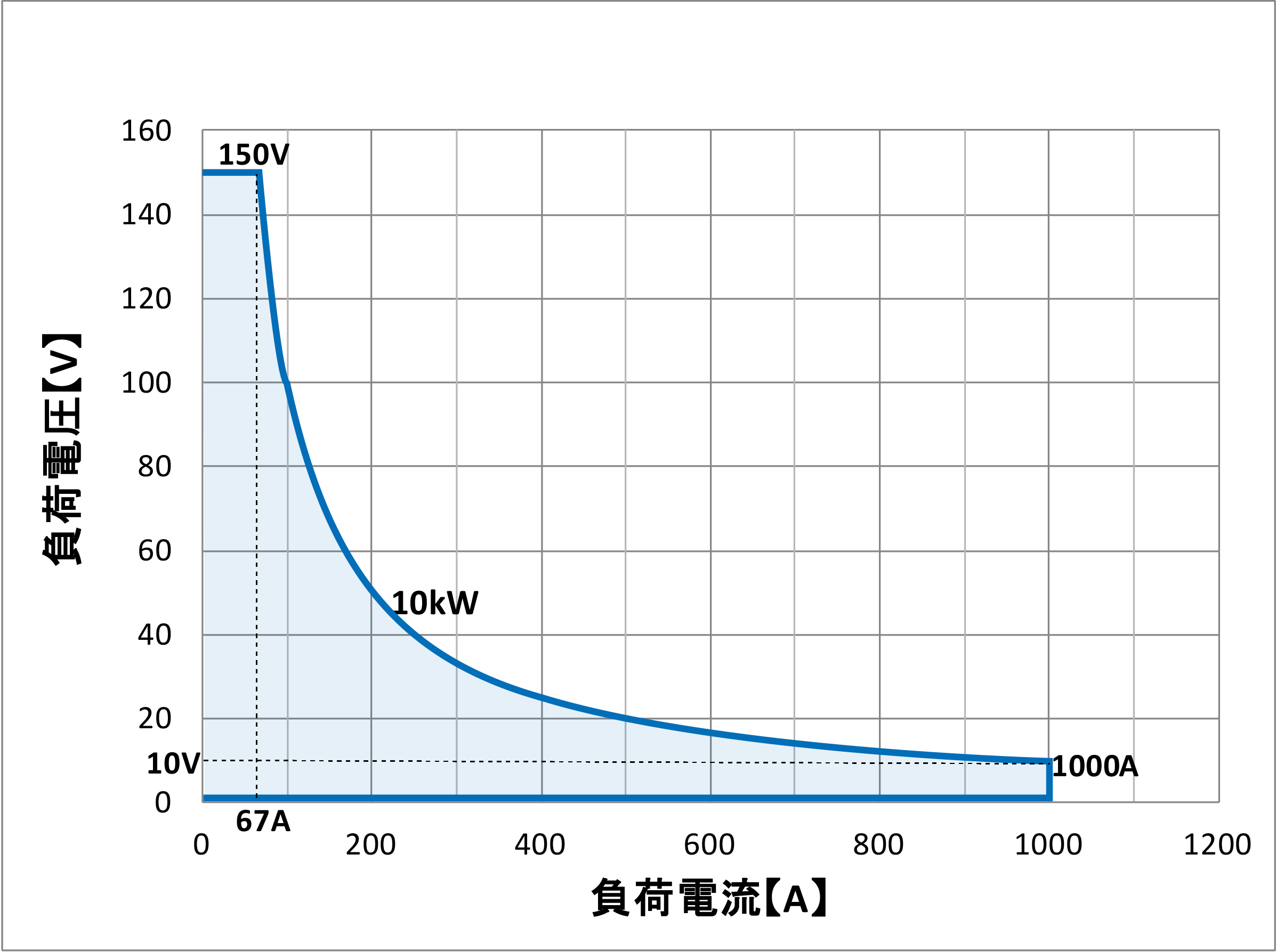

QL-D-10K-1動作範囲
クリックで拡大

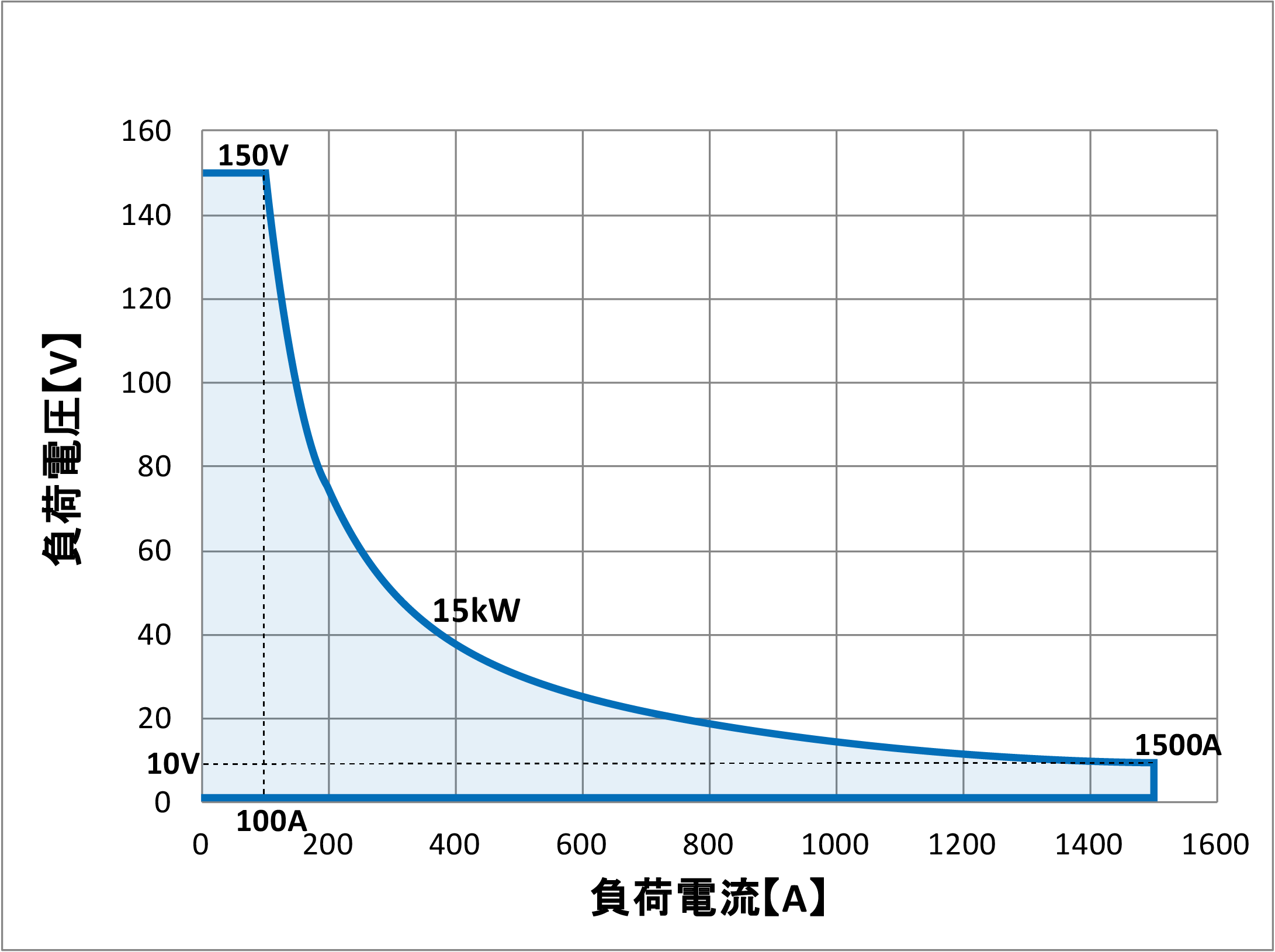

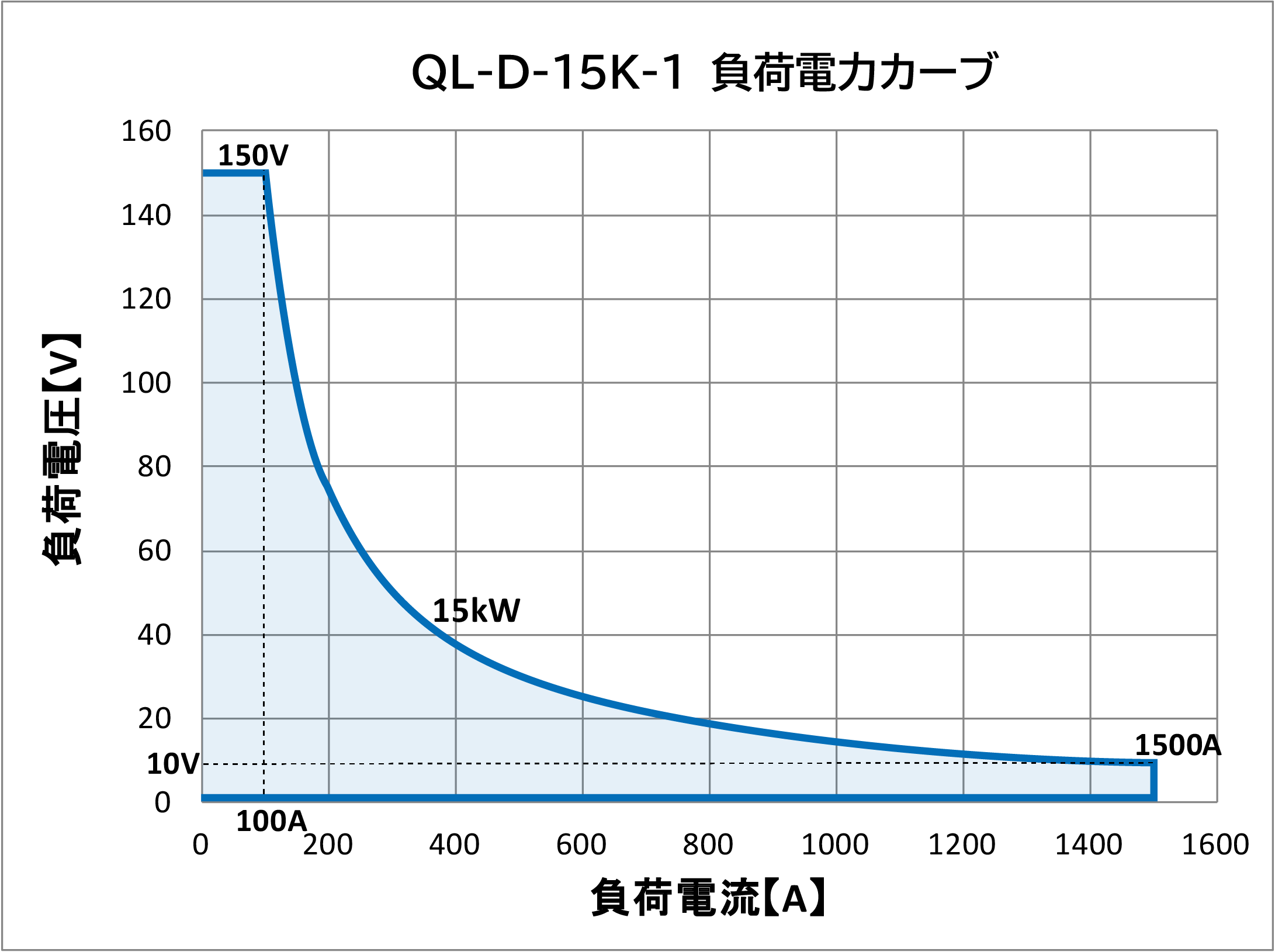

QL-D-15K-1動作範囲
クリックで拡大

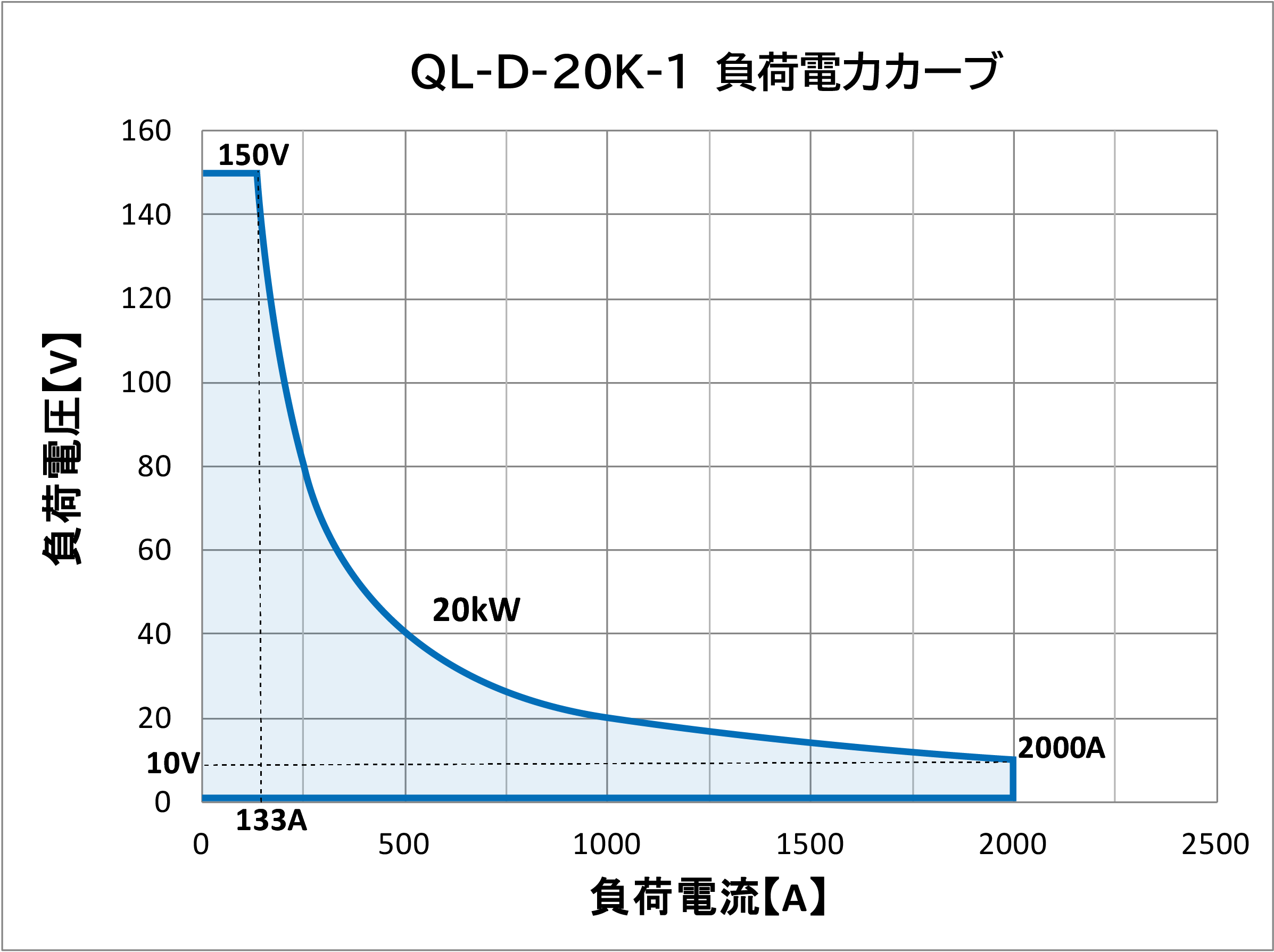

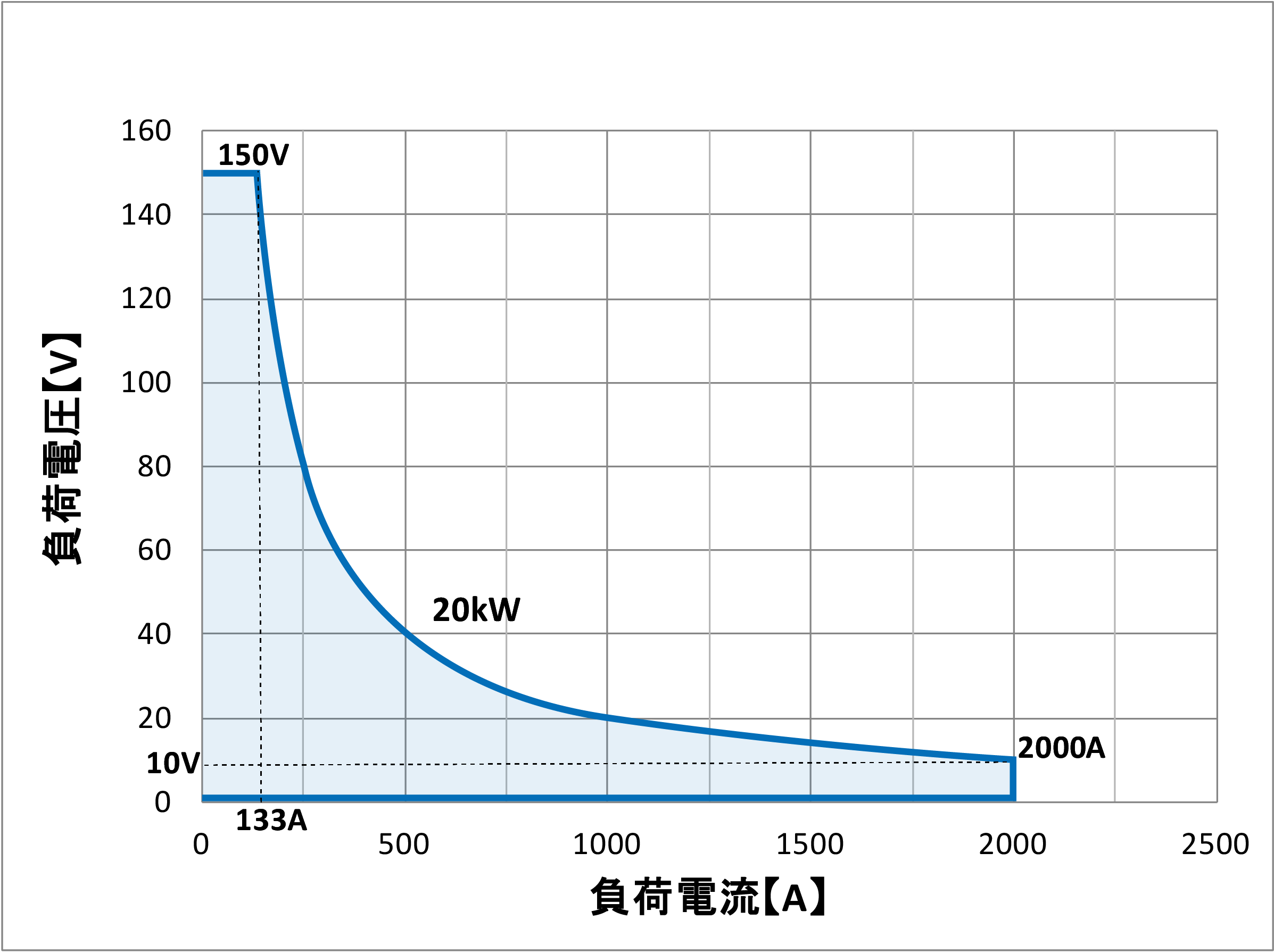

QL-D-20K-1動作範囲
クリックで拡大
直流定格定格電圧150 V
定格電流500 A1000 A1500 A2000 A
定格電力5000 W10000 W15000 W20000 W
定電流(CC)モード電流設定範囲H0 A ~ 500 A0 A ~ 1000 A0 A ~ 1500 A0 A ~ 2000 A
L0 A ~ 50 A0 A ~ 100 A0 A ~ 150 A0 A ~ 200 A
設定分解能H50 mA100 mA150 mA200 mA
L5 mA10 mA15 mA20 mA
設定確度H± {0.2% of Setting + 0.4% of Range}
L± {0.2% of Setting + 0.4% of Range}
CCモードスルーレートH0.5 A / μs～50 A / μs0.5 A / μs～50 A / μs0.5 A / μs～50 A / μs0.5 A / μs～50 A / μs
L0.05 A / μs～5 A / μs0.05 A / μs～5 A / μs0.05 A / μs～5 A / μs0.05 A / μs～5 A / μs
立ち上がり電流オーバー
/アンダーシュート範囲		H//L± {0.2% of Setting + 0.4% of Range}
定抵抗(CR)モード電圧レンジ15 V
抵抗設定範囲H333.30 S ~ 0.03 S (0.003 Ω ~ 33.333 Ω)666.60 S ~ 0.06 S (0.0015 Ω ~ 16.6666 Ω)999.90 S ~ 0.09 S (0.001 Ω ~ 11.111 Ω)1333.20 S ~ 0.12 S (0.00075 Ω ~ 8.33 Ω)
L33.330 S ~ 0.003 S (0.03 Ω ~ 333.33Ω)66.660 S ~ 0.006 S (0.015 Ω ~ 166.666 Ω)99.990 S ~ 0.009 S (0.01 Ω ~ 111.11 Ω)133.320 S ~ 0.012 S (0.0075 Ω ~ 83.3333 Ω)
分解能H0.03 S0.06 S0.09 S0.12 S
L0.003 S0.006 S0.009 S0.012 S
設定確度± 0.4% of {Setting + Range}
電圧レンジ150 V
抵抗設定範囲H111.10 S ~ 0.01 S (0.009 Ω ~ 100.000 Ω)222.20 S ~ 0.02 S (0.0045 Ω ~ 50.0000 Ω)333.30 S ~ 0.03 S (0.003 Ω ~ 33.333 Ω)444.40 S ~ 0.04 S (0.002 Ω ~ 25.000 Ω)
L11.110 S ~ 0.001 S (0.09 Ω ~ 1000.00 Ω)22.220 S ~ 0.002 S (0.045 Ω ~ 500.000 Ω)33.330 S ~ 0.003 S (0.03 Ω ~ 333.33 Ω)44.440 S ~ 0.004 S (0.02 Ω ~ 250.00 Ω)
設定分解能H0.01 S0.02 S0.03 S0.04 S
L0.001 S0.002 S0.003 S0.004 S
設定確度± 0.4% of {Setting + Range}
CRモードスルーレート(Typ.値)10.7 A/us
定電圧(CV)モード電圧設定範囲H0 V ~ 150 V
L0 V ~ 15V
設定分解能H0.01 V
L0.001 V
設定確度± 0.1% of (Setting + Range)
応答時間（ｔｙｐ.値）600 us
定電力(CP)モード電圧レンジ150 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W
分解能H0.5 W1.0 W1.5 W2.0 W
L0.05 W0.1 W0.15 W0.2 W
設定確度± 1.0% of (Setting + Range)
電圧レンジ15 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W
分解能H0.5 W1.0 W1.5 W2.0 W
L0.05 W0.1 W0.15 W0.2 W
設定確度± 1.0% of (Setting + Range)
外部制御(EXT CC)モード電流設定範囲H0 A ~ 500 A0 A ~ 1000 A0 A ~ 1500 A0 A ~ 2000 A
L0 A ~ 50 A0 A ~ 100 A0 A ~ 150 A0 A ~ 200 A
設定分解能H50 mA100 mA150 mA200 mA
L5 mA10 mA15 mA20 mA
設定確度± 1.0% of (Setting + Range)
制御電圧0~10 V
外部制御(EXT CP)モード電圧レンジ150 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W
分解能H0.5 W1.0 W1.5 W2.0 W
L0.05 W0.1 W0.15 W0.2 W
設定確度± 1.0% of (Setting + Range)
電圧レンジ15 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W
分解能H0.5 W1.0 W1.5 W2.0 W
L0.05 W0.1 W0.15 W0.2 W
設定確度± 1.0% of (Setting + Range)
制御電圧0~10 V
外部制御(EXT CV)モード電圧設定範囲H0 V ~ 150 V
L0 V ~ 15V
設定分解能H0.01 V
L0.001 V
設定確度± 0.1% of (Setting + Range)
応答時間（ｔｙｐ.値）600 us
制御電圧0~10 V
ショート(SHORT)モード500 A1000 A1500 A2000 A
直流動作モード
ダイナミックモード
（変動負荷）		制御方式スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行）
使用可能負荷モードCC / CR / CV / CPモード
設定周期～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s
周期分解能1 μs / 10 μs / 100 μs / 1 ms / 10 ms
動作選択シングル（Timeのみ），リピート
最小負荷応答時間（公称）5 us
直流スイープモード
スイープR（V-I特性試験）CRモードで負荷を変化させながら，電流値及び電圧値を測定
スイープC（過電流特性試験）CCモードで負荷を変化させながら，電流値及び電圧値を測定
スイープP（過電力特性試験）CPモードで負荷を変化させながら，電力値及び電圧値を測定
直流シーケンスモード
使用可能モードCC / CR / CV / CPモード
最大ステップ数4096
ステップ時間1 ms～10 min（各ステップで共通）
ステップ時間分解能1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min)
繰り返し回数1 ~ 65535，又は∞
直流測定部
直流電圧測定電圧測定範囲H0 ~ 150 V
L0 ~ 15 V
測定分解能H0.01 V
L0.001 V
測定確度H± 0.05% of (Reading + Range)
L± 0.05% of (Reading + Range)
測定時間 100 ms
直流電流測定電流測定範囲H0 ~ 500 A0 ~ 1000 A0 ~ 1500 A0 ~ 2000 A
L0 ~ 50 A0 ~ 100 A0 ~ 150 A0 ~ 200 A
測定分解能H0.05 A0.1 A0.15 A0.2 A
L0.005 A0.01 A0.015 A0.02 A
測定確度　H± 0.2% of (Reading + Range)
L± 0.2% of (Reading + Range)
測定時間100 ms
直流電力測定測定方式 電圧×電流の演算
測定時間 100 ms
リミット機能
電流リミット電流設定範囲0 A ~ 500 A0 A ~ 1000 A0 A ~ 1500 A0 A ~ 2000 A
分解能レンジの1/1000
リミット時の動作負荷オフ又は設定値の110%で電流制限（選択）
電力リミット定格電力5000 W10000 W15000 W20000 W
リミット時の動作負荷オフ又は定格電力の110%で電力制限（選択）
保護，アラーム機能
過電流保護電流リミット機能による（負荷オフ又は電流リミット）
過電力保護電力リミット機能による（負荷オフ又は電力リミット）
過熱保護負荷オフ
過電圧アラーム負荷オフ
逆接続アラーム負荷オフ
電圧センス開放アラーム負荷オフ
FAN停止アラーム負荷オフ
その他の機能
リモートセンシング機能電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます
VSENSE 端子（リアパネル）バナナ端子、付属セーフティープラグによる接続を推奨
並列運転6台まで可能　（同電圧仕様であれば異容量での並列運転が可能）
トリガ出力出力形態パルス出力
出力電圧+5 V
端子DI/DO DSUB 2５PinのEXT接点
電源出力DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA
外部コントロール信号　出力／入力
制御入力負荷モード設定(CC)フォトカプラ
LED入力 		接点ONでCCモードへ移行
負荷モード設定(CV)接点ONでCVモードへ移行
負荷モード設定(CP)接点ONでCPモードへ移行
負荷オンオフ接点ONでLoad ON、接点OFFでLoad OFF
電流レンジ指定接点ONで電流Highレンジ、接点OFFで電流Lowレンジ
電圧レンジ設定接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
非常停止接点ONで非常停止、接点OFFで非常停止解除
アラームクリア接点ONでアラームクリア
DIDO負荷オンオフ状態フォトカプラ
オープンコレクタ
出力 		接点ONで負荷ON状態、接点OFFで負荷OFF状態
電流レンジ状態接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態
電圧レンジ状態接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
保護・アラーム状態接点ONでアラーム状態、接点OFFでアラーム解除状態
負荷モード状態(CC)接点ONでCCモード状態
負荷モード状態(CV)接点ONでCVモード状態
負荷モード状態(CP)接点ONでCPモード状態
CVモード移行状態接点ONでCVモード状態(+CV時のみ)
電圧モニタモニタ出力5V フルスケール
出力インピーダンス50 Ω
測定確度±{1% of Conv.Volt. +1% of F.S.}
端子BNC
電流モニタモニタ出力5V フルスケール
出力インピーダンス50 Ω
測定確度±{1% of Conv.Volt. +1% of F.S.}
端子BNC
インターフェース
USB　（HOST）USB2.0準拠 (Fullspeed)
USB　（DEVICE）USB2.0準拠 (Fullspeed)
LANIEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応
RS-232CD-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit, パリティビット : なし, フロー制御:なし/CTS-RTS
GPIB（オプション）IEEE488.1準拠（アドレス1～30，工場出荷時1）
一般仕様
供給電源入力定格単相2線
入力電圧/周波数AC85 V ~ 264 V，　過電圧カテゴリⅡ　／　47 Hz ~ 63 Hz
力率(最大負荷時)0.9以上
入力電力最大負荷時240 VA1810 VA1810 VA1810 VA
入力電流最大負荷時3 A18 A18 A18 A
質量本体のみ31kg35kg85kg115kg145kg
外形寸法(WxHxD)突起部含まず430×219×550mm430×487×630mm430×665×630mm430×843×630mm
キャスタ、突起物含む435×238(フット)×700mm430×322×700mm430×580×785mm430×758×785mm430×936×785mm
供給電源形状インレット端子台
負荷端子形状M10端子
環境条件動作環境屋内使用
動作温度0 ℃～ +40 ℃
動作湿度20 %RH ～ 85 %RH（結露なし）
保存温度 -20 ℃～ +60 ℃
保存湿度20 %RH ～ 85 %RH（結露なし）
高度2000 m 以下
冷却方式ファンによる強制空冷
耐電圧入力-負荷端子間AC1500 V、1 分間印加
入力-FG間
絶縁抵抗入力-FG間DC500 V、30 M Ω 以上
準拠規格EMC規格EN55011
安全規格EN61010-1準拠, 汚染度2
付属品
取扱説明書添付CD－ROMに収録
LOAD 端子カバーLOAD 端子を保護するためのカバー
LOAD 端子用 ねじ負荷ケーブルをLOAD 端子に固定するための固定用ねじ
セーフティープラグ（赤、黒）電圧センス端子に接続するためのプラグ
電源コード(インレット時のみ)本機に通電を行うための電源ケーブル
D-sub 25PinコネクタDI/DOに接続するためのコネクタ
オプション
QL-C-01MPPT（最大電力点追従)機能負荷モードでMPPTモードオプション
QO-C-01GP-IB/RS-232CコンバータGP-IB通信／RS-232C通信を行うためのオプション
QO-C-02マスタースレーブ接続1mケーブル並列運転時に使用するケーブル
600Vタイプ
S-2501(1.2)
型名QL-D-5K-6/BQL-D-5K-6QL-D-10K-6QL-D-15K-6QL-D-20K-6QL-D-25K-6
負荷機能
動作範囲
QL-D-5K-6動作範囲
クリックで拡大
QL-D-10K-6動作範囲
クリックで拡大
QL-D-10K-6動作範囲
クリックで拡大
QL-D-20K-6動作範囲
クリックで拡大
QL-D-25K-6動作範囲
クリックで拡大
直流定格定格電圧600 V
定格電流350 A700 A1050 A1400 A1750 A
定格電力5000 W10000 W15000 W20000 W25000 W
定電流(CC)モード電流設定範囲H0 A ~ 350 A0 A ~ 700 A0 A ~ 1050 A0 A ~ 1400 A0 A ~ 1750 A
L0 A ~ 35 A0 A ~ 70 A0 A ~ 105 A0 A ~ 140 A0 A ~ 175 A
設定分解能H10 mA20 mA30 mA40 mA50 mA
L1 mA2 mA3 mA4 mA5 mA
設定確度H± {0.2% of Setting + 0.4% of Range}
L± {0.2% of Setting + 0.4% of Range}
CCモードスルーレートH0.2 A / μs ~ 20 A / μs0.2 A / μs ~ 20 A / μs0.2 A / μs ~ 20 A / μs0.2 A / μs ~ 20 A / μs0.2 A / μs ~ 20 A / μs
L0.02 A / μs ~ 2 A / μs0.02 A / μs ~ 2 A / μs0.02 A / μs ~ 2 A / μs0.02 A / μs ~ 2 A / μs0.02 A / μs ~ 2 A / μs
立ち上がり電流オーバー
/アンダーシュート範囲		H//L± {0.2% of Setting + 0.4% of Range}
定抵抗(CR)モード電圧レンジ100 V
抵抗設定範囲H83.330 S ~ 0.002 S (0.012 Ω ~ 500.000 Ω)166.660 S ~ 0.004 S (0.006 Ω ~ 250.000 Ω)249.990 S ~ 0.006 S (0.004 Ω ~ 166.666 Ω)333.320 S ~ 0.008 S (0.003 Ω ~ 125.000 Ω)416.65 S ~ 0.01 S (0.0024 Ω ~ 100.0000 Ω)
L8.3330 S ~ 0.0002 S (0.12 Ω ~ 5000.00 Ω)16.6660 S ~ 0.0004 S (0.06 Ω ~ 2500.00 Ω)24.9990 S ~ 0.0006 S (0.04 Ω ~ 1666.66 Ω)33.3320 S ~ 0.0008 S (0.03 Ω ~ 1250.00 Ω)41.665 S ~ 0.001 S (0.024 Ω ~ 1000.000 Ω)
分解能H0.002 S0.004 S0.006 S0.008 S0.01 S
L0.0002 S0.0004 S0.0006 S0.0008 S0.001 S
設定確度± 0.4% of {Setting + Range}
電圧レンジ600 V
抵抗設定範囲H33.3300 S ~ 0.0006 S (0.03 Ω ~ 1800 Ω)66.6600 S ~ 0.0012 S (0.015 Ω ~ 900 Ω)99.9900 S ~ 0.0018 S (0.01 Ω ~ 600 Ω)133.3200 S ~ 0.0024 S (0.0075 Ω ~ 450 Ω)166.6500 S ~ 0.003 S (0.006 Ω ~ 360 Ω)
L3.33300 S ~ 0.00006 S (0.3 Ω ~ 18000 Ω)6.66600 S ~ 0.00012 S (0.15 Ω ~ 9000 Ω)9.99900 S ~ 0.00018 S (0.1 Ω ~ 6000 Ω)13.33200 S ~ 0.00024 S (0.075 Ω ~ 4500 Ω)16.66500 S ~ 0.0003 S (0.06 Ω ~ 3600 Ω)
設定分解能H0.0006 S0.0012 S0.0018 S0.0024 S0.0030 S
L0.00006 S0.00012 S0.00018 S0.00024 S0.00030 S
設定確度± 0.4% of {Setting + Range}
CRモードスルーレート(Typ.値)0.64 A/us
定電圧(CV)モード電圧設定範囲H0 V ~ 600 V
L0 V ~ 100 V
設定分解能H0.1
L0.01
設定確度± 0.1% of (Setting + Range)
応答時間（ｔｙｐ.値）H75 us
定電力(CP)モード電圧レンジ100 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W0 W ~ 25000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W0 W ~ 2500 W
分解能H0.5 W1.0 W1.5 W2.0 W2.5 W
L0.05 W0.1 W0.15 W0.2 W0.25 W
設定確度± 1.0% of (Setting + Range)
電圧レンジ600 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W0 W ~ 25000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W0 W ~ 2500 W
分解能H0.5 W1.0 W1.5 W2.0 W2.5 W
L0.05 W0.1 W0.15 W0.2 W0.25 W
設定確度± 1.0% of (Setting + Range)
外部制御(EXT CC)モード電流設定範囲H0 A ~ 350 A0 A ~ 700 A0 A ~ 1050 A0 A ~ 1400 A0 A ~ 1750 A
L0 A ~ 35 A0 A ~ 70 A0 A ~ 105 A0 A ~ 140 A0 A ~ 175 A
設定分解能H10 mA20 mA30 mA40 mA50 mA
L1 mA2 mA3 mA4 mA5 mA
設定確度± 1.0% of (Setting + Range)
制御電圧0~10 V
外部制御(EXT CP)モード電圧レンジ100 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W0 W ~ 25000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W0 W ~ 2500 W
分解能H0.5 W1.0 W1.5 W2.0 W2.5 W
L0.05 W0.1 W0.15 W0.2 W0.25 W
設定確度± 1.0% of (Setting + Range)
電圧レンジ600 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W0 W ~ 25000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W0 W ~ 2500 W
分解能H0.5 W1.0 W1.5 W2.0 W2.5 W
L0.05 W0.1 W0.15 W0.2 W0.25 W
設定確度± 1.0% of (Setting + Range)
制御電圧0~10 V
外部制御(EXT CV)モード電圧設定範囲H0 V ~ 600 V
L0 V ~ 100 V
設定分解能H0.1
L0.01
設定確度± 0.1% of (Setting + Range)
応答時間（Typ.値）75 us
制御電圧0~10 V
ショート(SHORT)モード350 A700 A1050 A1400 A1750 A
直流動作モード
ダイナミックモード
（変動負荷）		制御方式スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行）
使用可能負荷モードCC / CR / CV / CPモード
設定周期～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s
周期分解能1 μs / 10 μs / 100 μs / 1 ms / 10 ms
動作選択シングル（Timeのみ），リピート
最小負荷応答時間（公称）5 us
直流スイープモード
スイープR（V-I特性試験）CRモードで負荷を変化させながら，電流値及び電圧値を測定
スイープC（過電流特性試験）CCモードで負荷を変化させながら，電流値及び電圧値を測定
スイープP（過電力特性試験）CPモードで負荷を変化させながら，電力値及び電圧値を測定
直流シーケンスモード
使用可能モードCC / CR / CV / CPモード
最大ステップ数4096
ステップ時間1 ms～10 min（各ステップで共通）
ステップ時間分解能1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min)
繰り返し回数1～65535，又は∞
直流測定部
直流電圧測定電圧測定範囲H0 ~ 600 V
L0 ~ 100 V
測定分解能H0.1 V
L0.01 V
測定確度H± 0.05% of (Reading + Range)
L± 0.05% of (Reading + Range)
測定時間 100 ms
直流電流測定電流測定範囲H0 A ~ 350 A0 A ~ 700 A0 A ~ 1050 A0 A ~ 1400 A0 A ~ 1750 A
L0 A ~ 35 A0 A ~ 70 A0 A ~ 105 A0 A ~ 140 A0 A ~ 175 A
測定分解能H0.05 A0.1A0.2A0.4A0.8A
L0.005 A0.01A0.02A0.04A0.08A
測定確度　H± 0.2% of (Reading + Range)
L± 0.2% of (Reading + Range)
測定時間100 ms
直流電力測定測定方式 電圧×電流の演算
測定時間 100 ms
リミット機能
電流リミット電流設定範囲0A～350 A0A～700A0A～1050A0A～1400A0A～1750A
分解能レンジの1/1000
リミット時の動作負荷オフ又は設定値の110%で電流制限（選択）
電力リミット定格電力5000 W10000 W15000 W20000 W25000 W
リミット時の動作負荷オフ又は定格電力の110%で電力制限（選択）
保護，アラーム機能
過電流保護電流リミット機能による（負荷オフ又は電流リミット）
過電力保護電力リミット機能による（負荷オフ又は電力リミット）
過熱保護負荷オフ
過電圧アラーム負荷オフ
逆接続アラーム負荷オフ
電圧センス開放アラーム負荷オフ
FAN停止アラーム負荷オフ
その他の機能
リモートセンシング機能電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます
VSENSE 端子（リアパネル）バナナ端子、付属セーフティープラグによる接続を推奨
並列運転並列運転（AC/DC）6台まで可能　（同電圧仕様であれば異容量での並列運転が可能）
3相同期運転/単相3線同期運転3台まで可能　（同容量での並列運転が可能）
トリガ出力出力形態パルス出力
出力電圧+5 V
端子DI/DO DSUB 2５PinのEXT接点
電源出力DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA
Load ON / OFF 角度指定負荷開始または停止時の角度について0～359°の間で指定可能
外部コントロール信号　出力／入力
制御入力負荷モード設定(CC)フォトカプラ
LED入力 		接点ONでCCモードへ移行
負荷モード設定(CV)接点ONでCVモードへ移行
負荷モード設定(CP)接点ONでCPモードへ移行
負荷オンオフ接点ONでLoad ON、接点OFFでLoad OFF
電流レンジ指定接点ONで電流Highレンジ、接点OFFで電流Lowレンジ
電圧レンジ設定接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
非常停止接点ONで非常停止、接点OFFで非常停止解除
アラームクリア接点ONでアラームクリア
DIDO負荷オンオフ状態フォトカプラ
オープンコレクタ
出力 		接点ONで負荷ON状態、接点OFFで負荷OFF状態
電流レンジ状態接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態
電圧レンジ状態接点ONで電圧Highレンジ状態、接点OFFで電圧Lowレンジ状態
保護・アラーム状態接点ONでアラーム状態、接点OFFでアラーム解除状態
負荷モード状態(CC)接点ONでCCモード状態
負荷モード状態(CV)接点ONでCVモード状態
負荷モード状態(CP)接点ONでCPモード状態
CVモード移行
状態		接点ONでCVモード状態(+CV時のみ)
電圧モニタモニタ出力5V フルスケール
出力インピーダンス50 Ω
測定確度±{1% of Conv.Volt. +1% of F.S.}
端子BNC
電流モニタモニタ出力5V フルスケール
出力インピーダンス50 Ω
測定確度±{1% of Conv.Volt. +1% of F.S.}
端子BNC
インターフェース
USB（HOST）USB2.0準拠 (Fullspeed)
USB　（DEVICE）USB2.0準拠 (Fullspeed)
LANIEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応
RS-232CD-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit, パリティビット : なし, フロー制御:なし/CTS-RTS
GPIB（オプション）IEEE488.1準拠（アドレス1～30，工場出荷時1）
一般仕様
供給電源入力定格単相2線
入力電圧/周波数AC85 V ~ 264 V，　過電圧カテゴリⅡ　／　47 Hz ~ 63 Hz
力率(最大負荷時)0.9以上
入力電力最大負荷時240 VA1810 VA1810 VA1810 VA1810 VA
入力電流最大負荷時3 A18 A18 A18 A18 A
質量本体のみ31kg35kg85kg115kg145kg175kg
寸法(WxHxD)突起部含まず430×219×550mm430×487×630mm430×665×630mm430×843×630mm430×1021×630mm
キャスタ、突起物含む435×238(フット)×700mm430×322×700mm430×580×785mm430×758×785mm430×936×785mm430×1114×785mm
供給電源形状インレット端子台
負荷端子形状M10端子
環境条件動作環境屋内使用
動作温度0 ℃～ +40 ℃
動作湿度20 %RH ～ 85 %RH（結露なし）
保存温度 -20 ℃～ +60 ℃
保存湿度20 %RH ～ 85 %RH（結露なし）
高度2000 m 以下
冷却方式ファンによる強制空冷
耐電圧入力-負荷端子間AC1500 V、1 分間印加
入力-FG間
絶縁抵抗入力-FG間DC500 V、30 M Ω 以上
準拠規格EMC規格EN55011
安全規格EN61010-1準拠, 汚染度2
付属品
取扱説明書添付CD－ROMに収録
LOAD 端子カバーLOAD 端子を保護するためのカバー
LOAD 端子用 ねじ負荷ケーブルをLOAD 端子に固定するための固定用ねじ
セーフティープラグ（赤、黒）電圧センス端子に接続するためのプラグ
電源コード(インレット時のみ)本機に通電を行うための電源ケーブル
D-sub 25PinコネクタDI/DOに接続するためのコネクタ
オプション
QL-C-01MPPT（最大電力点追従)機能負荷モードでMPPTモードオプション
QO-C-01GP-IB/RS-232CコンバータGP-IB通信／RS-232C通信を行うためのオプション
QO-C-02マスタースレーブ接続1mケーブル並列運転時に使用するケーブル
1000Vタイプ
S-2501(1.2)
型名QL-D-5K-1K/BQL-D-5K-1KQL-D-10K-1KQL-D-15K-1KQL-D-20K-1KQL-D-25K-1K
負荷機能

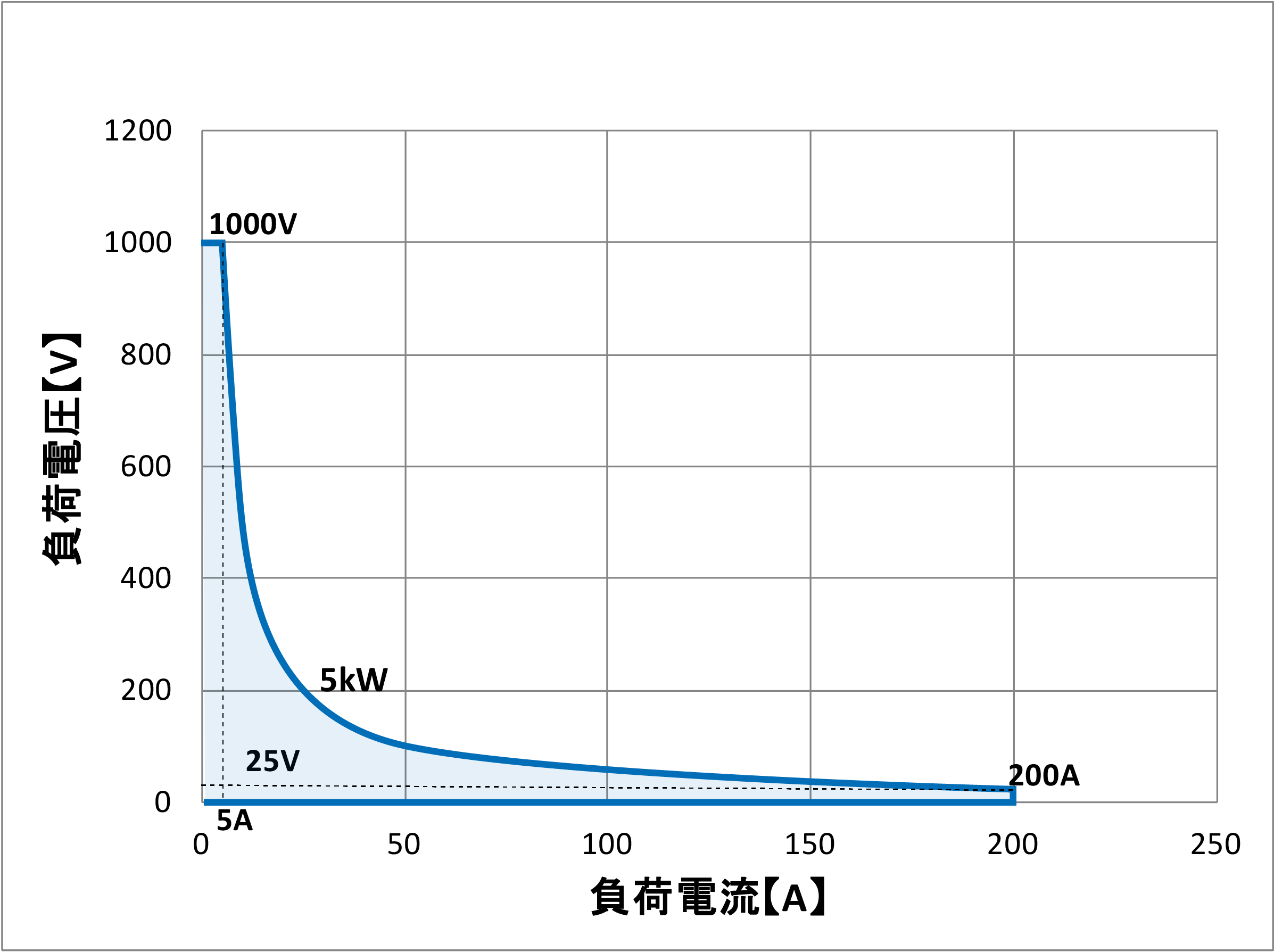

QL-D-5K-1K動作範囲
クリックで拡大

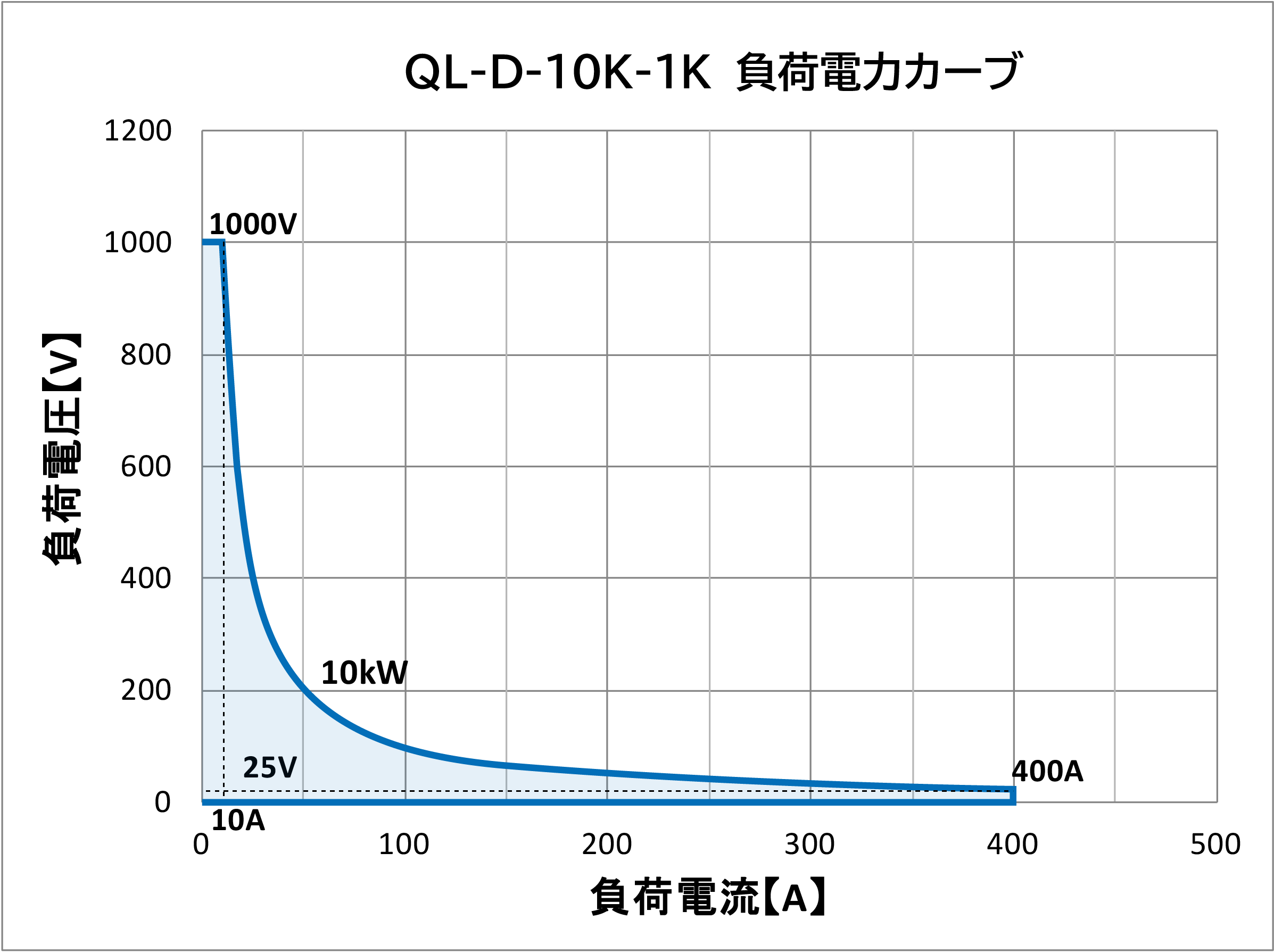

QL-D-10K-1K動作範囲
クリックで拡大
QL-D-15K-1K動作範囲
クリックで拡大
QL-D-20K-1K動作範囲
クリックで拡大
QL-D-25K-1K動作範囲
クリックで拡大
直流定格定格電圧1000 V
定格電流200 A400 A600 A800 A1000 A
定格電力5000 W10000 W15000 W20000 W25000 W
定電流(CC)モード電流設定範囲H0A ~ 200 A0A ~ 400 A0A ~ 600 A0A ~ 800 A0A ~ 1000 A
L0 A ~ 20 A0 A ~ 40 A0 A ~ 60 A0 A ~ 80 A0 A ~ 100 A
設定分解能H5 mA10 mA15 mA20 mA25 mA
L0.5 mA1.0 mA1.5 mA2.0 mA2.5 mA
設定確度H± {0.2% of Setting + 0.4% of Range}
L± {0.2% of Setting + 0.4% of Range}
CCモードスルーレートH0.12 A / μs ~ 12 A / μs0.12 A / μs ~ 12 A / μs0.12 A / μs ~ 12 A / μs0.12 A / μs ~ 12 A / μs0.12 A / μs ~ 12 A / μs
L0.012 A / μs ~ 1.2 A / μs0.012 A / μs ~ 1.2 A / μs0.012 A / μs ~ 1.2 A / μs0.012 A / μs ~ 1.2 A / μs0.012 A / μs ~ 1.2 A / μs
立ち上がり電流オーバー
/アンダーシュート範囲		H//L± {0.2% of Setting + 0.4% of Range}
定抵抗(CR)モード電圧レンジ150 V
抵抗設定範囲H11.1100 S ~ 0.0002 S (0.09 Ω ~ 5000.00 Ω)22.2200 S ~ 0.0004 S (0.045 Ω ~ 2500.000 Ω)33.3300 S ~ 0.0006 S (0.03 Ω ~ 1666.66 Ω)44.4400 S ~ 0.0008 S (0.0225 Ω ~ 1250.0000 Ω)55.5500 S ~ 0.001 S (0.018 Ω ~ 1000.000 Ω)
L1.11100 S ~ 0.00002 S (0.9 Ω ~ 50000.0 Ω)2.22200 S ~ 0.00004 S (0.45 Ω ~ 25000.00 Ω)3.33300 S ~ 0.00006 S (0.3 Ω ~ 16666.6 Ω)4.44400 S ~ 0.00008 S (0.225 Ω ~ 12500.000 Ω)5.55500 S ~ 0.0001 S (0.18 Ω ~ 10000.00 Ω)
分解能H0.0002 S0.0004 S0.0006 S0.0008 S0.001 S
L0.00002 S0.00004 S0.00006 S0.00008 S0.0001 S
設定確度± 0.4% of {Setting + Range}
電圧レンジ1000 V
抵抗設定範囲H3.33300 S ~ 0.00006 S (0.3 Ω ~ 16666.6 Ω)6.66600 S ~ 0.00012 S (0.15 Ω ~ 8333.33 Ω)9.99900 S ~ 0.00018 S (0.1 Ω ~ 5555.5 Ω)13.33200 S ~ 0.00024 S (0.075 Ω ~ 4166.666 Ω)16.66500 S ~ 0.0003 S (0.06 Ω ~ 3333.33 Ω)
L0.333300 S ~ 0.000006 S (3.000 Ω ~ 166666.666 Ω)0.666600 S ~ 0.000012 S (1.5 Ω ~ 83333.3 Ω)0.999900 S ~ 0.000018 S (1 Ω ~ 55555 Ω)1.333200 S ~ 0.000024 S (0.75 Ω ~ 41666.66 Ω)1.666500 S ~ 0.00003 S (0.6 Ω ~ 33333.3 Ω)
設定分解能H0.00006 S0.00012 S0.00018 S0.00024 S0.00030 S
L0.000006 S0.000012 S0.000018 S0.000024 S0.000030 S
設定確度± 0.4% of {Setting + Range}
CRモードスルーレート(Typ.値)1.06 A/us
定電圧(CV)モード電圧設定範囲H0 V ~ 1000 V
L0 V ~ 150 V
設定分解能H0.1
L0.01
設定確度± 0.1% of (Setting + Range)
応答時間（Typ.値）H150 us
定電力(CP)モード電圧レンジ150 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W0 W ~ 25000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W0 W ~ 2500 W
分解能H0.5 W1.0 W1.5 W2.0 W2.5 W
L0.05 W0.1 W0.15 W0.2 W0.25 W
設定確度± 1.0% of (Setting + Range)
電圧レンジ1000 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W0 W ~ 25000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W0 W ~ 2500 W
分解能H0.5 W1.0 W1.5 W2.0 W2.5 W
L0.05 W0.1 W0.15 W0.2 W0.25 W
設定確度± 1.0% of (Setting + Range)
外部制御(EXT CC)モード電流設定範囲H0A ~ 200 A0A ~ 400 A0A ~ 600 A0A ~ 800 A0A ~ 1000 A
L0 A ~ 20 A0 A ~ 40 A0 A ~ 60 A0 A ~ 80 A0 A ~ 100 A
設定分解能H5 mA10 mA15 mA20 mA25 mA
L0.5 mA1.0 mA1.5 mA2.0 mA2.5 mA
設定確度± 1.0% of (Setting + Range)
制御電圧0~10 V
外部制御(EXT CP)モード電圧レンジ150 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W0 W ~ 25000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W0 W ~ 2500 W
分解能H0.5 W1.0 W1.5 W2.0 W2.5 W
L0.05 W0.1 W0.15 W0.2 W0.25 W
設定確度± 1.0% of (Setting + Range)
電圧レンジ1000 V
電力設定範囲H0 W ~ 5000 W0 W ~ 10000 W0 W ~ 15000 W0 W ~ 20000 W0 W ~ 25000 W
L0 W ~ 500 W0 W ~ 1000 W0 W ~ 1500 W0 W ~ 2000 W0 W ~ 2500 W
分解能H0.5 W1.0 W1.5 W2.0 W2.5 W
L0.05 W0.1 W0.15 W0.2 W0.25 W
設定確度± 1.0% of (Setting + Range)
制御電圧0~10 V
外部制御(EXT CV)モード電圧設定範囲H0 V ~ 1000 V
L0 V ~ 150 V
設定分解能H0.1
L0.01
設定確度± 0.1% of (Setting + Range)
応答時間（ｔｙｐ.値）150 us
制御電圧0~10 V
ショート(SHORT)モード200 A400 A600 A800 A1000 A
直流動作モード
ダイナミックモード
（変動負荷）		制御方式スイッチング動作（2種類または最大32種類の負荷条件を順次切り替えて実行）
使用可能負荷モードCC / CR / CV / CPモード
設定周期～20 ms / ～200 ms / ～2 s / ～20 s / ～60 s
周期分解能1 μs / 10 μs / 100 μs / 1 ms / 10 ms
動作選択シングル（Timeのみ），リピート
最小負荷応答時間（公称）5 us
直流スイープモード
スイープR（V-I特性試験）CRモードで負荷を変化させながら，電流値及び電圧値を測定
スイープC（過電流特性試験）CCモードで負荷を変化させながら，電流値及び電圧値を測定
スイープP（過電力特性試験）CPモードで負荷を変化させながら，電力値及び電圧値を測定
直流シーケンスモード
使用可能モードCC / CR / CV / CPモード
最大ステップ数4096
ステップ時間1 ms～10 min（各ステップで共通）
ステップ時間分解能1 ms(1 ms～100 ms) / 100 ms(100 ms～10 min)
繰り返し回数1～65535，又は∞
直流測定部
直流電圧測定電圧測定範囲H0 ~ 1000 V
L0 ~ 150 V
測定分解能H0.1 V
L0.01 V
測定確度H± 0.05% of (Reading + Range)
L± 0.05% of (Reading + Range)
測定時間 100 ms
直流電流測定電流測定範囲H0A ~ 200 A0A ~ 400 A0A ~ 600 A0A ~ 800 A0A ~ 1000 A
L0 A ~ 20 A0 A ~ 40 A0 A ~ 60 A0 A ~ 80 A0 A ~ 100 A
測定分解能H0.01 A0.02 A0.03 A0.04 A0.05 A
L0.005 A0.01A0.015 A0.02 A0.025 A
測定確度　H± 0.2% of (Reading + Range)
L± 0.2% of (Reading + Range)
測定時間100 ms
直流電力測定測定方式 電圧×電流の演算
測定時間 100 ms
リミット機能
電流リミット電流設定範囲0A ~ 200 A0A ~ 400 A0A ~ 600 A0A ~ 800 A0A ~ 1000 A
分解能レンジの1/1000
リミット時の動作負荷オフ又は設定値の110%で電流制限（選択）
電力リミット定格電力5000 W10000 W15000 W20000 W25000 W
リミット時の動作負荷オフ又は定格電力の110%で電力制限（選択）
保護，アラーム機能
過電流保護電流リミット機能による（負荷オフ又は電流リミット）
過電力保護電力リミット機能による（負荷オフ又は電力リミット）
過熱保護負荷オフ
過電圧アラーム負荷オフ
逆接続アラーム負荷オフ
電圧センス開放アラーム負荷オフ
FAN停止アラーム負荷オフ
その他の機能
リモートセンシング機能電圧検出をINT（負荷端子）かEXT（EXT IN端子）か，本体設定にて選択できます
VSENSE 端子（リアパネル）バナナ端子、付属セーフティープラグによる接続を推奨
並列運転並列運転6台まで可能　（同電圧仕様であれば異容量での並列運転が可能）
トリガ出力出力形態パルス出力
出力電圧+5 V
端子DI/DO DSUB 2５PinのTRIG接点
電源出力DI/DO DSUB 2５Pinの+5V出力接点、供給能力100mA
外部コントロール信号　出力／入力
制御入力負荷モード設定(CC)フォトカプラ
LED入力 		接点ONでCCモードへ移行
負荷モード設定(CV)接点ONでCVモードへ移行
負荷モード設定(CP)接点ONでCPモードへ移行
負荷オンオフ接点ONでLoad ON、接点OFFでLoad OFF
電流レンジ指定接点ONで電流Highレンジ、接点OFFで電流Lowレンジ
電圧レンジ設定接点ONで電圧Highレンジ、接点OFFで電圧Lowレンジ
非常停止接点ONで非常停止、接点OFFで非常停止解除
アラームクリア接点ONでアラームクリア
DIDO負荷オンオフ状態フォトカプラ
オープンコレクタ
出力 		接点ONで負荷ON状態、接点OFFで負荷OFF状態
電流レンジ状態接点ONで電流Highレンジ状態、接点OFFで電流Lowレンジ状態
電圧レンジ状態接点ONで電圧Highレンジ状態、接点OFFで電圧Lowレンジ状態
保護・アラーム状態接点ONでアラーム状態、接点OFFでアラーム解除状態
負荷モード状態(CC)接点ONでCCモード状態
負荷モード状態(CV)接点ONでCVモード状態
負荷モード状態(CP)接点ONでCPモード状態
CVモード移行状態接点ONでCVモード状態(+CV時のみ)
電圧モニタモニタ出力5V フルスケール
出力インピーダンス50 Ω
測定確度±{1% of Conv.Volt. +1% of F.S.}
端子BNC
電流モニタモニタ出力5V フルスケール
出力インピーダンス50 Ω
測定確度±{1% of Conv.Volt. +1% of F.S.}
端子BNC
インターフェース
USB　（HOST）USB2.0準拠 (Fullspeed)
USB　（DEVICE）USB2.0準拠 (Fullspeed)
LANIEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 コネクタ、TCP/IP、 Keep Alive対応
RS-232CD-SUB 9pin, ボーレート : 115200 bps, データ長 : 8 bit, ストップビット : 1 bit, パリティビット : なし, フロー制御:なし/CTS-RTS
GPIB（オプション）IEEE488.1準拠（アドレス1～30，工場出荷時1）
一般仕様
供給電源入力定格単相2線
入力電圧/周波数AC85 V ~ 264 V，　過電圧カテゴリⅡ　／　47 Hz ~ 63 Hz
力率(最大負荷時)0.9以上
入力電力最大負荷時240 VA1810 VA1810 VA1810 VA1810 VA
入力電流最大負荷時3 A18 A18 A18 A18 A
質量本体のみ31kg35kg85kg115kg145kg175kg
寸法(WxHxD)突起部含まず430×219×550mm430×487×630mm430×665×630mm430×843×630mm430×1021×630mm
キャスタ、突起物含む435×238(フット)×700mm430×322×700mm430×580×785mm430×758×785mm430×936×785mm430×1114×785mm
供給電源形状インレット端子台
負荷端子形状M10端子
環境条件動作環境屋内使用
動作温度0 ℃～ +40 ℃
動作湿度20 %RH ～ 85 %RH（結露なし）
保存温度 -20 ℃～ +60 ℃
保存湿度20 %RH ～ 85 %RH（結露なし）
高度2000 m 以下
冷却方式ファンによる強制空冷
耐電圧入力-負荷端子間AC1500 V、1 分間印加
入力-FG間
絶縁抵抗入力-FG間DC500 V、30 M Ω 以上
準拠規格EMC規格EN55011
安全規格EN61010-1準拠, 汚染度2
付属品
取扱説明書添付CD－ROMに収録
LOAD 端子カバーLOAD 端子を保護するためのカバー。
LOAD 端子用 ねじ負荷ケーブルをLOAD 端子に固定するための固定用ねじ。
セーフティープラグ（赤、黒）電圧センス端子に接続するためのプラグ。
電源コード(インレット時のみ)本機に通電を行うための電源ケーブル。
D-sub 25PinコネクタDI/DOに接続するためのコネクタ
オプション
QL-C-01MPPT（最大電力点追従)機能負荷モードでMPPTモードオプション
QO-C-01GP-IB/RS-232CコンバータGP-IB通信／RS-232C通信を行うためのオプション
QO-C-02マスタースレーブ接続1mケーブル並列運転時に使用するケーブルです

本体標準価格（税抜）：¥1,874,000～¥7,331,000

150Vタイプ

型名電圧電流電力スルーレート標準価格(税抜）
QL-D-5K-1/B※150V500A5kW50A/μs
¥1,874,000
QL-D-5K-1500A5kW
¥1,905,000
QL-D-10K-11000A10kW
¥3,379,000
QL-D-15K-11500A15kW
¥4,554,000
QL-D-20K-12000A20kW
¥5,969,000
検査成績書
QL-D-5K-1/B/RECQL-D-5K-1/Bの検査成績書
¥15,000
QL-D-5K-1/RECQL-D-5K-1の検査成績書
¥15,000
QL-D-10K-1/RECQL-D-10K-1の検査成績書
¥20,000
QL-D-15K-1/RECQL-D-15K-1の検査成績書
¥25,000
QL-D-20K-1/RECQL-D-20K-1の検査成績書
¥30,000
TCP製品別トレーサビリティ
（検査成績書のご注文が必要となります）
¥5,000
SCI標準器試験成績書
（検査成績書のご注文が必要となります）
¥20,000
QL-Dシリーズオプション
LO-D-01MPPT（最大電力点追従)機能
¥150,000
LO-D-02AC入力ケーブル（3m 片側切りっぱなし）
¥30,000
QUAD Ene-phant共通オプション
QO-C-01GP-IB/RS-232Cコンバータ
¥98,000
QO-C-02マスタースレーブ接続1mケーブル
¥5,000

※QL-D-5K-1/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。

600Vタイプ

型名電圧電流電力スルーレート標準価格(税抜）
QL-D-5K-6/B※600V350A5kW20A/μs
¥1,905,000
QL-D-5K-6350A5kW
¥1,936,000
QL-D-10K-6700A10kW
¥3,402,000
QL-D-15K-61050A15kW
¥4,759,000
QL-D-20K-61400A20kW
¥5,984,000
QL-D-25K-61750A25kW
¥7,204,000
検査成績書
QL-D-5K-6/B/RECQL-D-5K-6/Bの検査成績書
¥15,000
QL-D-5K-6/RECQL-D-5K-6の検査成績書
¥15,000
QL-D-10K-6/RECQL-D-10K-6の検査成績書
¥20,000
QL-D-15K-6/RECQL-D-15K-6の検査成績書
¥25,000
QL-D-20K-6/RECQL-D-20K-6の検査成績書
¥30,000
QL-D-25K-6/RECQL-D-20K-6の検査成績書
¥35,000
TCP製品別トレーサビリティ
（検査成績書のご注文が必要となります）
¥5,000
SCI標準器試験成績書
（検査成績書のご注文が必要となります）
¥20,000
QL-Dシリーズオプション
LO-D-01MPPT（最大電力点追従)機能
¥150,000
LO-D-02AC入力ケーブル（3m 片側切りっぱなし）
¥30,000
QUAD Ene-phant共通オプション
QO-C-01GP-IB/RS-232Cコンバータ
¥98,000
QO-C-02マスタースレーブ接続1mケーブル
¥5,000

※QL-D-5K-6/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。

1000Vタイプ

型名電圧電流電力スルーレート標準価格(税抜）
QL-D-5K-1K/B※1000V200A5kW12A/μs
¥2,041,000
QL-D-5K-1K200A5kW
¥2,072,000
QL-D-10K-1K400A10kW
¥3,625,000
QL-D-15K-1K600A15kW
¥5,010,000
QL-D-20K-1K800A20kW
¥6,480,000
QL-D-25K-1K1000A25kW
¥7,835,000
検査成績書
QL-D-5K-1K/B/RECQL-D-5K-1K/Bの検査成績書
¥15,000
QL-D-5K-1K/RECQL-D-5K-1Kの検査成績書
¥15,000
QL-D-10K-1K/RECQL-D-10K-1Kの検査成績書
¥20,000
QL-D-15K-1K/RECQL-D-15K-1Kの検査成績書
¥25,000
QL-D-20K-1K/RECQL-D-20K-1Kの検査成績書
¥30,000
QL-D-25K-1K/RECQL-D-20K-1Kの検査成績書
¥35,000
TCP製品別トレーサビリティ
（検査成績書のご注文が必要となります）
¥5,000
SCI標準器試験成績書
（検査成績書のご注文が必要となります）
¥20,000
QL-Dシリーズオプション
LO-D-01MPPT（最大電力点追従)機能
¥150,000
LO-D-02AC入力ケーブル（3m 片側切りっぱなし）
¥30,000
QUAD Ene-phant共通オプション
QO-C-01GP-IB/RS-232Cコンバータ
¥98,000
QO-C-02マスタースレーブ接続1mケーブル
¥5,000

※QL-D-5K-1K/Bはベンチトップタイプです。それ以外はキャスタータイプとなります。

製品カタログ

QL-Dシリーズカタログ
QL-Dシリーズカタログ
ダイジェストカタログ
ダイジェストカタログ

アプリケーション

大電流オーバーシュート電流の再現

ダイナミックモードにおいて、設定時間と設定電流の関係が分かりやすいように、リアルタイムで液晶パネル内のChart(グラフ）が変化。どんな電流変動となっているか試験前に目視で確認が可能です。

大電流オーバーシュート電流の再現
クリックで拡大
電子負荷を利用した大電流での電流重畳可能な定電流電源

DC電流源と重畳電流源の２つの定電流源を並列に接続することで、大電流で高周波重畳電流(100kHz)を乗せた定電流源を構築することが可能です。

電子負荷を利用した大電流での電流重畳可能な定電流電源
クリックで拡大

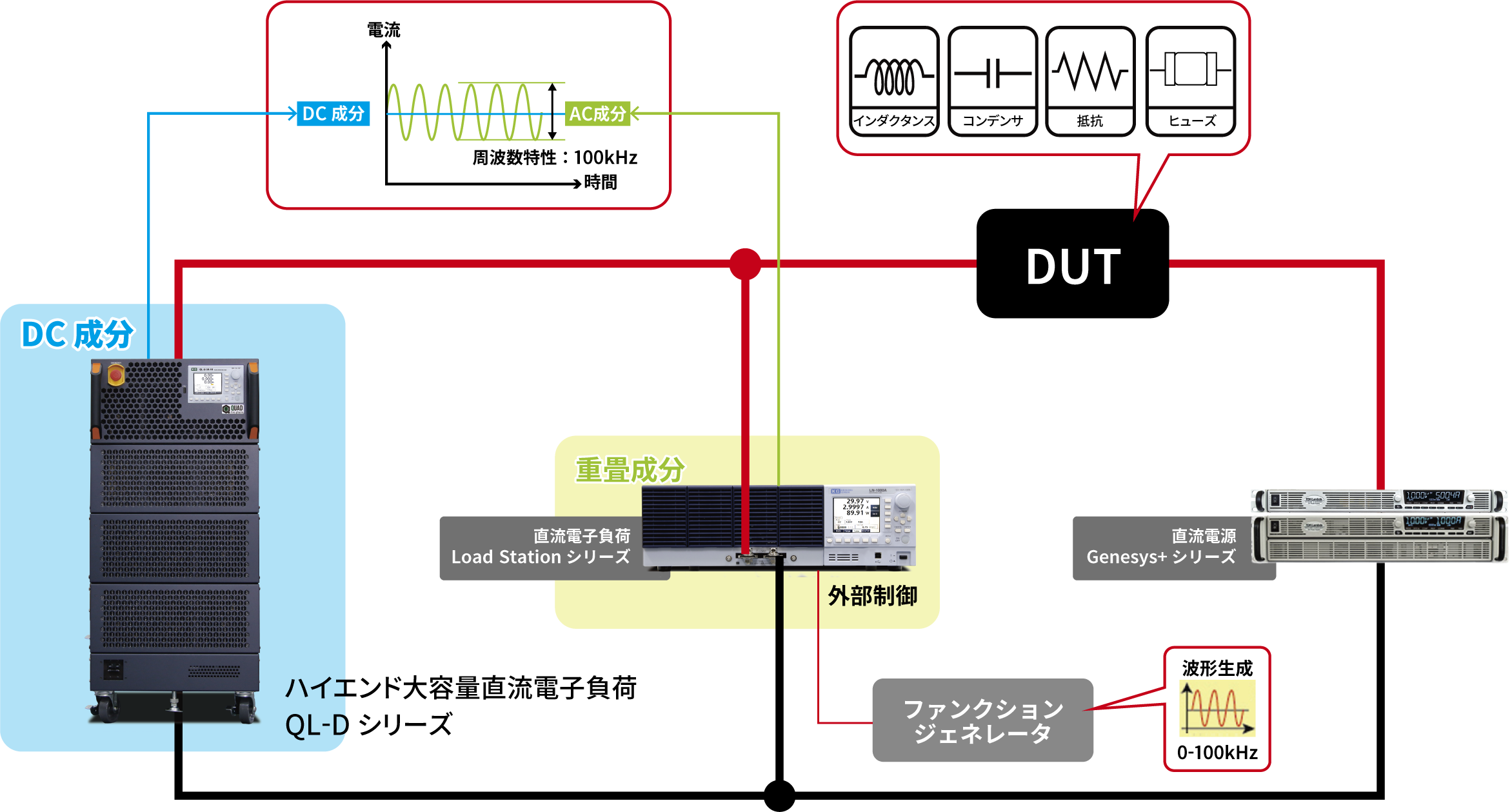

電子負荷を利用した高周波直流リップル重畳電源

DC成分とAC成分(リップル重畳分）を分離することで広帯域化が可能です。重畳電流と直流電流は別々に設定できます。

電子負荷を利用した高周波直流リップル重畳電源
クリックで拡大

※リップル電流は、配線やDUTのインダクタンスの影響により変化します。

燃料電池ショートスタック評価に最適な高周波重畳用電子負荷

DC成分とAC(重畳)成分を同時にLoadしても広帯域での試験が可能です。
最大100KHzまで周波数帯域を維持しながら、正弦波重畳電流にてインピーダンス測定することができます。

燃料電池ショートスタック評価に最適な高周波重畳用電子負荷
クリックで拡大
燃料電池用0V入力対応電子負荷

燃料電池ショートスタック評価に最適な0V入力対応大電流電子負荷システム

投稿: 2024-12-04

FCの大容量化に伴い、1000A以上の放電試験が必要になる中、一般的な電子負荷では対応が難しいため、当社は500A～2000A対応の0V入力対応大電流電子負荷システムを提供しています。このシステムは、システムラック一体型で手間を省き、負荷ケーブルの電圧降下に応じた調整機能を備え、低コストで導入可能です。

燃料電池（FC）のインピーダンス計測が正確に測定可能な電子負荷

燃料電池ショートスタック評価に最適な大電流・交流重畳電子負荷システム

投稿: 2024-11-20

燃料電池ショートスタックのインピーダンス測定には、フラットな周波数特性を持つ電子負荷が必要です。Load Stationシリーズは、～100kHzで大電流を重畳でき、高速応答性によりケーブルインダクタンスの影響を受けにくい設計です。これにより、定格負荷電流の75%の大電流でも100kHzの周波数特性を維持し、直流と交流の大電流化が可能です。

大電流に対応した0V入力対応電子負荷の構築方法

負荷電流2000A！燃料電池用0V入力対応直流電子負荷システム

投稿: 2024-11-13

燃料電池セルの大電流化に伴い、1000A以上の大電流試験が増加しています。燃料電池セルは低電圧で発電するため、通常の電子負荷では試験が難しい状況です。そこで、バイアス電源を直列に接続して、負荷装置の最小動作電圧やケーブルの電圧降下を補正することで、0V入力対応の直流電子負荷システムを構築し、大電流試験に対応しています。

並列接続機器と同期運転可能な大容量直流電子負荷

負荷電流の遅延が発生しないマスタースレーブ並列運転動作

投稿: 2024-04-10

マスタースレーブ並列制御方式では、通信機能を持つRS-422やRS-485などが一般的に使用されています。直流電源では遅延の影響はありませんが、電子負荷では負荷応答が遅延する欠点があります。QL-Dシリーズは、アナログ制御方式とマルチチャンネル同期運転方式を採用し、並列運転時の負荷電流が遅延せず同期して動作することが可能です。

DCモーター制動時に発生する逆起電力の吸収方法について

回生能力のあるDCモーター試験の制動時に発生する逆起電力保護

投稿: 2024-03-19

DCモーター試験では、機械的な制動時（例：ブレーキ等）に逆起電力が発生します。一般的な電子負荷はCVモードが遅い為、逆起電力全てを吸収することができませんが、当社高速応答電子負荷は、定電圧(CV)モードの応答開始時間が2msecと高速応答の為、逆起電力を遅れなく消費させることが可能です。

アプリケーションをもっと見る

外観図

QL-D-5K-x外観図PDF
QL-D-5K-x外観図PDF

QL-D-5K-x外観図DXF
QL-D-5K-x/B外観図PDF
QL-D-5K-x/B外観図PDF

QL-D-5K-x/B外観図DXF
QL-D-10K-x外観図PDF
QL-D-10K-x外観図PDF

QL-D-10K-x外観図DXF
QL-D-15K-x外観図PDF
QL-D-15K-x外観図PDF

QL-D-15K-x外観図DXF
QL-D-20K-x外観図PDF
QL-D-20K-x外観図PDF

QL-D-20K-x外観図DXF
QL-D-25K-x外観図PDF
QL-D-25K-x外観図PDF

QL-D-25K-x外観図DXF

選定・搬入のご注意

機器選定について

  • 瞬時過電圧が発生する可能性のあるD.U.T（被試験物)を接続する際は、定格電圧に十分余裕のある機器をご選定ください。
  • 当社電子負荷はレンジ幅が広くなっております。印加電圧、負荷電流に対し電力制限が掛かる場合がございますのでご注意ください。
  • 0V付近からの低電圧領域での負荷動作を御所望の場合は当社ドロッパータイプの最小動作電圧がない電子負荷をご選定ください。

設置について

  • 製品への供給電源はお客様にてご準備ください。
  • D.U.T（被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
  • 負荷線は、短く、太い電線をご準備ください。
  • 大電流を急速にオフした場合、負荷線のインダクタンス成分により逆起電力が発生して過電圧印加となる可能性がありますのでご配慮ください。
  • 電子負荷へ負荷電圧をブレーカー等のスイッチにより印加する場合、負荷装置はLOADをオフの状態で行ってください。
  • 電子負荷は空冷用ファンを内蔵しています。設置時に空気の吸入口及び排気口をふさがないようご注意ください。
  • 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
    （* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により、信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います）
  • 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。

搬入について

  • 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
  • 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
  • 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。

保守サービス

修理・校正のご案内

当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。

消耗品交換・メンテナンスの実施について

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。

交換推奨部品

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
