GENESYSシリーズラインナップ
  • GENESYSシリーズラインナップ
  • GENESYS 1.5kW
  • GENESYS 1kW-7.5kW前面
  • GENESYS 15kW前面
  • 出力電圧1500Vモデルをラインナップ
  • CV、CCモードに加え CPモードの出力制御が可能
  • 簡単シーケンス作成やPCに出力値を保存可能なソフトを無償添付

GENESYS+シリーズは、高さ1Uサイズで最大電力7.5kW、ハーフラックサイズで1kW/1.5kWと業界最小クラスのコンパクト直流安定化電源(CVCC)です。

お問い合わせください(本体標準価格・税抜)

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ
  • arrow特長
  • arrow仕様
  • arrow価格
  • arrowカタログ
  • arrowアプリケーション
  • arrow選定・搬入のご注意
  • arrow保守サービス

製品詳細




特長

・業界最小サイズ(7.5kWモデル:高さ44mm ※1kW/1.5kWは横のサイズが ハーフラックサイズ)
・インターフェース:LAN・USB・RS232C・RS485標準搭載、アナログコントロールボードは絶縁型標準搭載、GPIBオプションに加え、Modbus-TCP, EtherCATオプション追加
・簡単シーケンス作成やPCに出力値を保存可能なソフトを無償添付
・定電力制御モード、スルーレート機能、内部抵抗機能搭載
・直列接続2台・並列接続4台まで対応。また専用ケーブルを用いて並列運転の設定が簡単

ソフトウェア無償提供

G+ Waveform Creator

・出力電圧 /出力電流のシーケンス設定(WAVEモード、LISTモード)が可能
・波形はWAVEモード、LISTモードを用意
・設定したシーケンスは電源内部に4パターンまで設定でき、設定後はPCなどの接続なしに出力可能

G+ Waveform Creator

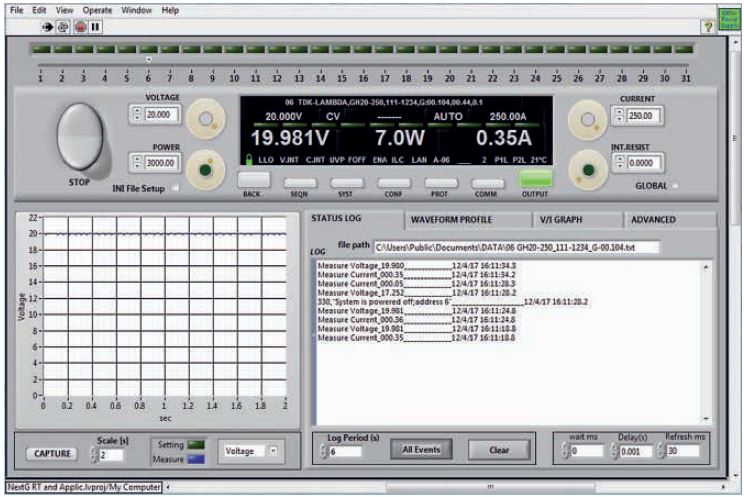

G+ Virtual Front Panel

・ソフトウェア上から電圧・電流・各種操作の設定が可能
・出力状態、エラー、イベント、リカバリなどのデータロギング可能
・最大100ステップまでのサイン波や方形波などを含む複雑なシーケンス設定可能
・起動時のカーバッテリーシミュレーションや電圧降下などに対する電気部品テスト用に対応
・設定したシーケンスはPC上に10パターンまで保存可能

G+ Virtual Front Panel

仕様

GENESYS+ GH1.5kW(ハーフラックサイズ)
GENESYS+ GH1.5kW
型名(出力電圧-出力電流)10-15020-7530-5040-3860-2580-19100-15150-10300-5600-2.6
出力定格電圧10V20V30V40V60V80V100V150V300V600V
定格電流150A75A50A38A25A19A15A10A5A2.6A
定格電力1500W1520W1500W1520W1500W1560W
入力電圧単相85~265Vac
効率(%)(100/200Vac)86/8887/8988/90
リップルノイズ
(5~1MHz:実効値)
CVモード6mV7mV8mV30mV20mV45mV100mV
CCモード250mA130mA100mA60mA50mA30mA40mA10mA8mA5mA
質量3.5kg以下
外形寸法(W)214 x (H)43.6 x (D)432mm(突起物含まず)
GENESYS+ G1kW
GENESYS+ G1kW
型名(出力電圧-出力電流)10-10020-5030-3440-2560-1780-12.5100-10150-7300-3.5600-1.7
出力定格電圧10V20V30V40V60V80V100V150V300V600V
定格電流100A50A34A25A17A12.5A10A7A3.5A1.7A
定格電力1000W1020W1000W1020W1000W1050W1020W
入力電圧単相85~265Vac
効率(%)(100/200Vac)86/8887/8988/90
リップルノイズ
(5~1MHz:実効値)
CVモード6mV7mV10mV12mV9mV20mV100mV
CCモード420mA160mA100mA60mA50mA30mA20mA10mA8mA5mA
質量5kg以下
外形寸法(W)423 x (H)43.6 x (D)441.5mm(突起物含まず)
GENESYS+ G1.7kW
GENESYS+ G1.7kW
型名(出力電圧-出力電流)10-17020-8530-5640-4260-2880-21100-17150-11.2300-5.6600-2.8
出力定格電圧10V20V30V40V60V80V100V150V300V600V
定格電流170A85A56A42A28A21A17A11.2A5.6A2.8A
定格電力1700W1680W1700W1680W
入力電圧(周波数)単相85~265Vac(47~63Hz)
効率(%)(100/200Vac)86/8887/8988/90
リップルノイズ
(5~1MHz:実効値)
CVモード6mV7mV10mV12mV8mV20mV100mV
CCモード420mA160mA100mA60mA50mA30mA20mA10mA8mA5mA
質量5.0kg以下
外形寸法(W)423 x (H)43.6 x (D)441.5mm(突起物含まず)
GENESYS+ G2.7kW
GENESYS+ G2.7kW
型名(出力電圧-出力電流)10-26520-13530-9040-6860-4580-34100-27150-18300-9600-4.5
出力定格電圧10V20V30V40V60V80V100V150V300V600V
定格電流265A135A90A68A45A34A27A18A9A4.5A
定格電力2650W2700W2720W2700W2720W2700W
入力電圧(周波数)単相170 ~ 265Vac、3相200Vモデル(170 ~ 265Vac)、3相400V モデル(342 ~ 460Vac)、3相480V モデル(342 ~ 528Vac)
効率(%)(*注)888989.59090.5
リップルノイズ
(三相入力時:実効値)
CVモード8mV10mV12mV15mV20mV60mV100mV
CCモード800mA450mA300mA150mA100mA70mA45mA30mA12mA5mA
質量6.25kg以下
外形寸法(W)423 x (H)43.6 x (D)441.5mm(突起物含まず)

*注) G2.7kW ~ GSP15kWの効率表記について:入力電圧200Vac時(三相200V 入力モデル)、入力電圧380Vac 時(三相400V/480V 入力モデル)の値です。

GENESYS+ G3.4kW
GENESYS+ G3.4kW
型名(出力電圧-出力電流)10-34020-17030-11240-8560-5680-42100-34150-22.5300-11.5600-5.6
出力
(*:40℃以上で
ディレーティング
定格電圧10V20V30V40V60V80V100V150V300V600V
定格電流340A(*)170A112A85A56A42A34A22.5A11.5A5.6A
定格電力3400W3360W3400W3360W3400W3375W3450W3360W
入力電圧単相170 ~ 265Vac、3相200Vモデル(170 ~ 265Vac)、3相400V モデル(342 ~ 460Vac)、3相480V モデル(342 ~ 528Vac)
効率(%)(*注)888989.59090.5
リップルノイズ
(三相入力時:実効値)
CVモード8mV10mV12mV15mV20mV60mV100mV
CCモード800mA450mA300mA150mA100mA70mA45mA30mA12mA5mA
質量6.25kg以下
外形寸法(W)423 x (H)43.6 x (D)441.5mm(突起物含まず)

*注) G2.7kW ~ GSP15kWの効率表記について:入力電圧200Vac時(三相200V 入力モデル)、入力電圧380Vac 時(三相400V/480V 入力モデル)の値です。

GENESYS+ G5kW
GENESYS+ G5kW
型名(出力電圧-出力電流)10-50020-25030-17040-12560-8080-65100-50150-34200-25300-17600-8.5
出力
(*:40℃以上で
ディレーティング
定格電圧10V20V30V40V60V80V100V150V200V300V600V
定格電流500A(*)250A170A125A85A65A50A34A25A17A8.5A
定格電力5000W5100W5000W5100W5200W5000W5100W5000W5100W
入力電圧三相200V モデル(170 ~ 265Vac)、三相400V モデル(342 ~ 460Vac)、三相480V モデル(342 ~ 528Vac)
効率(%)(*注)899192
リップルノイズ
(5 ~ 1MHz:実効値)
CVモード8mV10mV12mV15mV20mV45mV60mV100mV
CCモード1200mA600mA300mA150mA100mA70mA45mA15mA8mA
質量7.5kg以下
外形寸法(W)423 x (H)43.6 x (D)441.5mm(突起物含まず)

*注) G2.7kW ~ GSP15kWの効率表記について:入力電圧200Vac時(三相200V 入力モデル)、入力電圧380Vac 時(三相400V/480V 入力モデル)の値です。

GENESYS+ G7.5kW
GENESYS+ G7.5kW
型名(出力電圧-出力電流)20-37530-25040-18860-12580-94100-75150-50200-37.5300-25600-12.51000-7.51500-5
出力定格電圧20V30V40V60V80V100V150V200V300V600V1000V1500V
定格電流375A250A188A125A94A75A50A37.5A25A12.5A7.5A5A
定格電力7500W7500W7520W7500W7520W7500W7500W7500W7500W7500W7500W7500W
入力電圧三相200V モデル(170 ~ 265Vac)、三相480V モデル(342 ~ 528Vac)
効率(%)(*注)919191919191919191929292
リップルノイズ(5 ~ 1MHz:実効値)CVモード10mV10mV8mV12mA15mA15mV20mV45mA60mA100mV250mA500mV
CCモード900mA500mA300mA150mA100mA70mA45mA20mA15mA14mA10mA5mA
質量8.5kg以下
外形寸法(W)423 x (H)43.6 x (D)486.5mm(突起物含まず)

*注) G2.7kW ~ GSP15kWの効率表記について:入力電圧200Vac時(三相200V 入力モデル)、入力電圧380Vac 時(三相400V/480V 入力モデル)の値です。

GENESYS+ GSP10kW
GENESYS+ GSP10kW
型名(出力電圧-出力電流)10-100020-50030-34040-25060-17080-130100-100150-68200-50300-34600-17
出力
(*:40℃以上で
ディレーティング
定格電圧10V20V30V40V60V80V100V150V200V300V600V
定格電流1000A(*)500A340A250A170A130A100A68A50A34A17A
定格電力10000W10200W10000W10200W10400W10000W10200W10000W10200W
入力電圧三相200V モデル(170 ~ 265Vac)、三相400V モデル(342 ~ 460Vac)、三相480V モデル(342 ~ 528Vac)
効率(%)(*注)89909192
リップルノイズ
(三相入力時:実効値)
CVモード8mV10mV12mV15mV20mV45mV60mV100mV
CCモード1200mA700mA300mA150mA75mA50mA35mA23mA23mV7.5mA6mA
質量15.5kg以下
外形寸法(W)423 x (H)88.0 x (D)441.5mm(突起物含まず)

*注) G2.7kW ~ GSP15kWの効率表記について:入力電圧200Vac時(三相200V 入力モデル)、入力電圧380Vac 時(三相400V/480V 入力モデル)の値です。

GENESYS+ GSP15kW
GENESYS+ GSP15kW
型名(出力電圧-出力電流)10-150020-75030-51040-37560-25580-195100-150150-102200-75300-51600-25.5
出力
(*:40℃以上で
ディレーティング
定格電圧10V20V30V40V60V80V100V150V200V300V600V
定格電流1500A(*)750A510A375A255A195A150A102A75A51A25.5A
定格電力15000W15300W15000W15300W15600W15000W15300W15000W15300W
入力電圧三相200V モデル(170 ~ 265Vac)、三相400V モデル(342 ~ 460Vac)、三相480V モデル(342 ~ 528Vac)
効率(%)(*注)89909192
リップルノイズ
(5 ~ 1MHz:実効値)
CVモード8mV10mV12mV15mV20mV45mV60mV100mV
CCモード1200mA700mA300mA150mA90mA60mA35mA23mA7.5mA6mA
質量23.5kg以下
外形寸法(W)423 x (H)132.5 x (D)441.5mm(突起物含まず)

*注) G2.7kW ~ GSP15kWの効率表記について:入力電圧200Vac時(三相200V 入力モデル)、入力電圧380Vac 時(三相400V/480V 入力モデル)の値です。

標準価格(税抜):お問い合わせください

カタログ

ダイジェストカタログ
ダイジェストカタログ
GENESYSY+シリーズカタログ
GENESYSY+シリーズカタログ

アプリケーション

三相パワーコンディショナー(PCS:パワコン)の評価・試験について

大容量パワーコンディショナー(PCS)の評価・試験方法について

パワーコンディショナーの評価・試験において、PV入力模擬用に直流電源、系統模擬用に交流電源、工場内/店舗内負荷模擬用に交流電子負荷、各種電圧・電流測定用にパワーメータを使用します。電源機器の使い方を工夫することで、製品種類が多い汎用電源機器で構築することが可能です。効率測定や環境変化時(入力電圧変動など)の動作確認など規格試験以外の評価・試験あれば、導入コストも抑えることができます。

正負出力ならびに正負直列出力可能な3レベル直流電源

正負同時出力可能な±1000V直流電源

SW電源回路の設計検証時において、正負出力可能な高電圧電源が必要となることがあります。正出力電源においては市販品を用いることが可能ですが、負出力電源に関しては市販品はなく、極性を反転して使うことで代用するケースがあります。ただし正負同時に使用する場合アースに対して真の負電圧ではない為、別途専用電源を作成して対応する必要があります。正負出力可能な±1000V直流電源は、正負それぞれ絶縁された独立制御の直流電源を搭載し、+1000V、-1000V、2000Vの3レベルの直流電圧出力が同時に可能です。設計検証時の評価において便利にお使いいただけます。

大規模PV模擬に適した大容量プログラマブル直流電源

パワーコンディショナー(PCS)の評価試験やスマートグリッドの試験では、PV特性の模擬可能な専用の直流電源(ソーラーアレイシミュレータ)を用います。シミュレータ電源である為、あらゆる模擬が可能ですが、導入において高額となる為、大規模PVの模擬には不向きです。大容量プログラマブル直流電源ADG-PLUSシリーズでは、簡易的なSASモードとEN50530モードをオプションで追加実装することが出来、模擬範囲は限定的となりますが安価に30kW~100kWクラスの大規模PV模擬の試験環境が構築することができます。

超高速電子負荷を用いたμsでの大電流パルスの再現方法

μsオーダーの電流サージの再現可能な超高速応答電子負荷

半導体部品などの破壊試験やディレーティングの評価において、MOS-FETをON/OFFスイッチとして利用する方法でサージ電流を発生させ試験を実施しておりますが、サージ電流の時間幅や電流など任意の設定が出来ないことや、電流波形にチャタリングが発生してしまう点など、作成したスイッチ回路に様々な工夫が必要となります。超高速電子負荷ELS-304とファンクションジェネレータを用いた方法では、電子負荷側で高速に電流制御を行っている為、チャタリングの発生はなく、また任意の時間幅をファンクションジェネレータ側で設定することが出来る為、μsオーダーの電流サージの再現において最適な方法となります。

キャパシタバンク(コンデンサバンク)の実装が可能な大容量直流電源

電動コンプレッサー用供給電源に最適な大容量直流電源

カーエアコン用のコンプレッサーは既存のエンジン駆動タイプに変わり、環境対応車(EV、HEVなど)に対応した、インバータ搭載型の電動コンプレッサーが採用されております。電動型となる為インバータ駆動用の直流電源が試験や評価に必要となります。外付けの場合、設置面積の確保が必要となりますが、弊社直流電源では背面にキャパシタバンクとして指定したコンデンサ容量をランドセルのように特注で実装することが可能です。

アプリケーションをもっと見る

選定・搬入のご注意

機器選定について

  • 突入電流や過電流が発生する負荷を接続する際は、瞬時ピーク電流や最大電流値を考慮した製品をご検討ください。
  • 定格に近い容量でのご使用は過負荷になりやすいため、稼働時の負荷率は80%程度となる仕様の製品を推奨いたします。
  • 製品によって出力電力がワイドレンジとなる機種がございます。この場合、出力可能な電圧、電流に制限が掛かることがございますのでご注意ください。

設置について

  • 製品への供給電源はお客様にてご準備ください。(大型機器へ大電力供給を行う場合の配電盤工事など)
  • D.U.T(被試験物)と製品との距離はノイズや配線抵抗等の影響があるため、できる限り近い距離でご使用ください。
  • 入出力線は、短く、太い電線をご準備ください。
  • リモートセンス線は、短い電線でご使用ください。また、動作中にリモートセンス線が開放状態とならないようご配慮ください。
  • 空冷用ファンを内蔵している製品は、設置時に空気の吸入口及び排気口をふさがないようご注意ください。
  • 当社製品は産業用の装置として設計・製造されており、ハイセイフティ用途(*)への使用を想定した製品ではございません。予めご了承ください。
    (* ハイセイフティ用途とは、極めて高度な信頼性や安全性が要求され、機器の故障や誤動作により信頼性や安全性が確保されない場合、生命、身体や財産等に損害を及ぼす恐れがある用途のことを言います)
  • 製品ご利用前には、マニュアル記載の注意事項を必ずご一読ください。

上記を考慮せず製品を選定、ご使用になった場合、装置が停止、あるいは故障する原因となります。ご注意下さい。

搬入について

  • 大型機器の搬入に際しましては、建物入口の高さや設置場所までの搬入経路の確認をお願いいたします。
  • 製品のご納入は、原則として「国内指定場所での車上渡し」とさせていただきます。大型機器などの荷降ろし以降の作業はお客様にて実施をお願いいたします。
  • 時間指定の配送や荷降ろし、現地試運転などの作業は、別途お見積もりのうえ当社にて承ります。ご注文の際にお申し付けください。

保守サービス

修理・校正のご案内

当社では、随時製品の修理および校正のご依頼を承っております。一部の製品を除き、原則定額料金で対応させていただいております。

消耗品交換・メンテナンスの実施について

製品を長く安全にご利用いただくため、当社では年に一度の定期的な点検をお勧めしております。以下に、ご利用年数における交換推奨部品をまとめました。ご参照いただき、メンテナンスをご検討ください。ご不明な点等ございましたら、お買い上げの代理店にお問い合わせいただくか、こちらよりお気軽にお問い合わせください。

交換推奨部品
