- ニーズに合わせて長さの選択が可能（大電流負荷ケーブル）
- ツイスト線との比較で電圧降下は1/3（低インダクタンスケーブル）
ハイエンド多機能電子負荷装置「Load Stationシリーズ」を始め、当社電子負荷装置には機能追加、拡張のための各種アクセサリをご用意しております。用途に合わせてお選びください。
※標準価格が￥30,000以下の製品のご注文につきましては、別途送料が掛かります。
￥ 28,000 ～ （本体標準価格・税抜）
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ
低インダクタンスケーブル- 大電流ケーブル

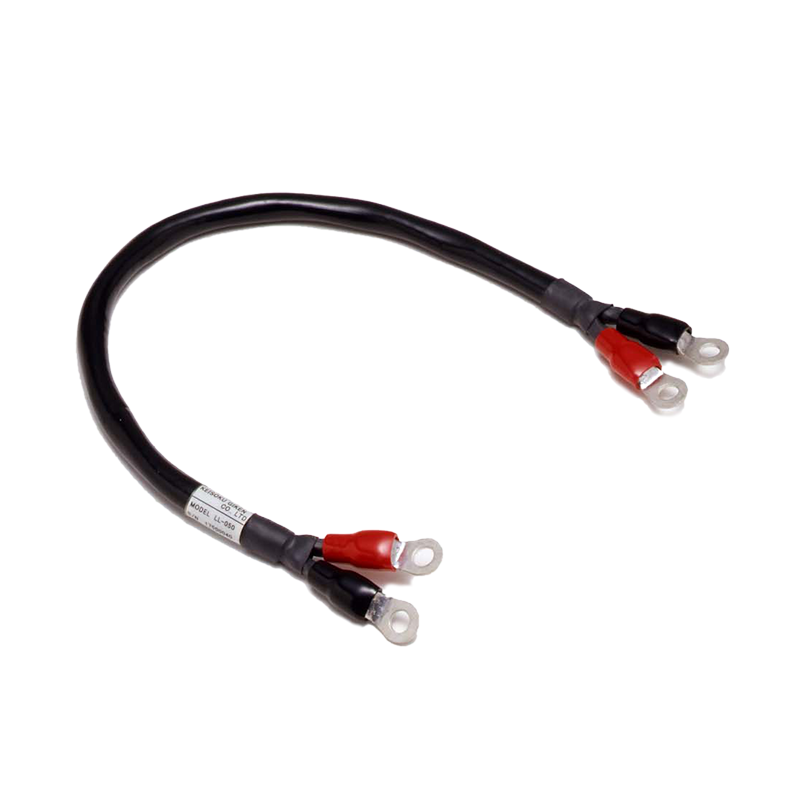

低インダクタンスケーブル「Low－Lケーブル」
大電流を高速に変動した場合、負荷ケーブルはインダクタンスとしての影響が大きくなります。これにより、過渡的な電圧降下が発生し、評価試験に悪影響を及ぼす可能性があります。このようなとき、低インダクタンスケーブル「Low-Lケーブル」の使用により、その影響を最小限に抑えることができます。
※特注で30cm～600cmまで10cm刻みでの作成も可能です。詳細はお問い合わせください。
動的な電圧降下
標準価格（税抜）・仕様
| 型名 | LL-050 | LL-100 | LL-200 |
|---|---|---|---|
| 標準価格（税抜） | ￥28,000 | ￥32,000 | ￥36,000 |
仕様 |
|||
| 長さ | 50cm | 100cm | 200cm |
| 耐圧 | 500V | ||
| 電流容量 | 100A*1 | 60A | 40A |
| 直流抵抗 | 1ｍΩ | 2ｍΩ | 4ｍΩ |
| インダクタンス | 80nH | 100nH | 130nH |
*1：周囲温度ディレーティングの影響がありますのでご注意ください。
大電流ケーブル「Load-Cableシリーズ」
大容量直流電子負荷装置にご利用頂ける1000A用の大容量負荷ケーブルです。両端に大容量直流電子負荷装置のLOAD端子とあわせたM10の圧着端子を使用し、1m, 2m, 4mとニーズに合わせてお選び頂けます。
標準価格（税抜）・仕様
価格は2本セット（正極用・負荷用）です。
最大使用電流250A用
| 型名 | LC-0250-01 | LC-0250-02 | LC-0250-04 |
|---|---|---|---|
| 標準価格（税抜） | ￥57,000 | ￥63,000 | ￥75,000 |
仕様 |
|||
| 最大使用電圧 | |||
| 最大使用電流 | 250A |
||
| 端子 | M12 / M12 |
||
| 公称断面性 | 80mm2 |
||
| 全長（1本あたり） | 約1m | 約2m | 約4m |
最大使用電流1000A用
| 型名 | LC-1000-01 | LC-1000-02 | LC-1000-04 |
|---|---|---|---|
| 標準価格（税抜） | ￥400,000 | ￥495,000 | ￥683,000 |
仕様 |
|||
| 最大使用電圧 | 600V |
||
| 最大使用電流 | 1000A |
||
| 端子 | M10 / M10 |
||
| 公称断面性 | 600mm2 |
||
| 全長（1本あたり） | 約1m | 約2m | 約4m |
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
