強制空冷方式を採用し、4kWで高さ150mm（質量約17kg）、6kWで高さ250mm（質量約22kg）とコンパクトな抵抗負荷装置です。JIS規格のラックサイズとなっており、システムラックへの実装も簡単に行えます。1台で単相2線100Vrms/200Vrms、単相3線200Vrmsに対応しており、3台接続することで三相200Vrms用の負荷としても使用でき、拡張性の高い抵抗負荷装置です。

RR2-4K外観
RR2-4K
RR2-6K
RR2-6K

お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]

お問い合わせ

　　本体標準価格（税抜）：お問い合わせください。

  • 強制空冷方式を採用。4kWで高さ150mm（質量約17kg）、6kWで高さ250mm（質量約22kg）とコンパクトサイズを実現。
  • フロントパネルにあるトグルSWを用いて直感的に負荷電流値の設定が可能。
  • 負荷電流は、最小分解能0.1Armsステップ（100Vrms時）/0.05Armsステップ（200Vrms時）で調整可能。
  • 1台で単相2線100Vrms/200Vrms、単相3線200Vrmsに対応。
  • 3台接続することで、三相200Vrms用負荷としても使用可能。
  • 入力定格は100Vrms/200Vrms。系統模擬電圧源である交流発電機やパワコンの模擬負荷などにご使用いただけます。

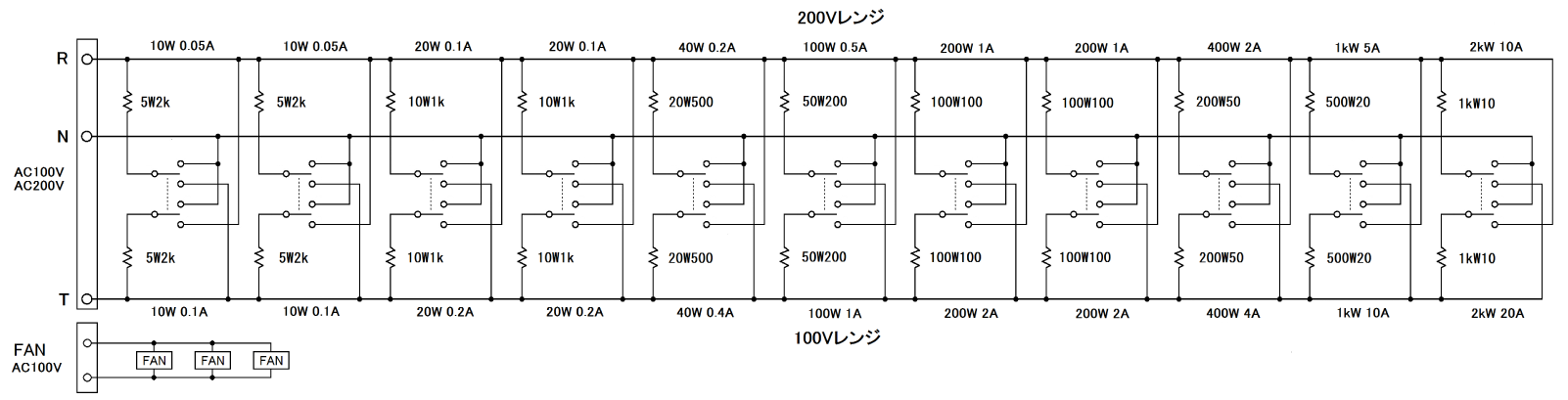

    • 回路構成

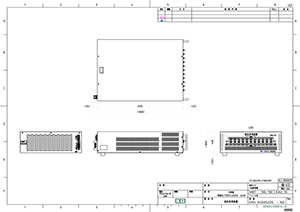

    【RR2-4K】

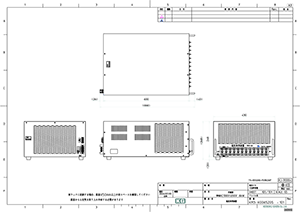

    【RR2-6K】

    型名RR2-4KRR2-6K
    電気仕様
    負荷定格電圧単相2線100V、単相2線200V、単相3線200V
    負荷回路構成10W×2 、20W×2、40W×1、100W×1
    200W×2、400W×1、1kW×1、2kW×1    		10W×2 、20W×2、40W×1、100W×1
    200W×2、400W×1、1kW×1、2kW×2
    抵抗誤差±10%
    負荷容量4kW6kW
    定格連続
    負荷設定スイッチ投入式
    制御電源単相2線 AC100V　最大電流 約0.7A単相2線 AC100V　最大電流 約1.4A
    設置場所屋内
    制御電圧単相2線100Vrms(0.7Arms)単相2線100Vrms(1.4Arms)
    一般仕様
    外観寸法
    （突起部は除く）    		W430×H168×D600W430×H268×D600
    質　量約17kg約22kg
    絶縁抵抗負荷端子-筐体間：DC500V 10MΩ以上
    FAN電源の入力端子-筐体間：DC500V 10MΩ以上
    耐電圧負荷端子-筐体間：AC2kV 1分間
    FAN電源の入力端子-筐体間：AC1.5kV 1分間　
    使用環境設置場所：屋内 温度・湿度：5～40℃　20～80%RH以下（結露無き事）
    その他冷却方式：強制空冷　塗装色：5Y7/1　半ﾂﾔ

    注意
    1.本製品の背面排気温度の上昇値は最大55℃あります。背面排気口付近は高温になりますので、物を置いたり、近付いたりしないでください。
    2.抵抗負荷を切りかえるリレーの接点は摩耗部品です。接点の寿命は直流印加や開閉回数などお客様の使用条件により異なりますので、接点の溶着や焼損は保証期間内であっても有償修理対応となります。

    記載されている仕様・形状等は、改良等により予告なしに変更されることがあります。最新の製品情報につきましては、当社までお問い合わせ頂けますようお願い致します。
