- 電源自動評価システムPW-6000用自動評価ソフトウェア
- 自動計測だけでなく評価のリポートの作成まで対応
- プログラミングの知識がなくても操作可能
電源自動評価ソフトウェアTPは、電源自動評価システムPW-6000用自動評価ソフトウェアです。
スイッチング電源の各種特性を自動計測し評価リポートの作成までトータルに支援いたします。
お問い合わせください （本体標準価格・税抜）
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ
特長- 仕様
- 価格
- 製品カタログ
- アプリケーション
- 保守サービス
特長
TP導入前
1機種の評価リポート作成に２～３週間必要
【例】
- 計測に必要な機器の準備（２～３日）
- 計測データの取得（１週間）
- リポート作成（１週間）
TP導入後
１機種の評価リポート作成は１週間以内で完了
【例】
- 評価プログラムの作成（１日）
- 自動計測の実行（２～３日）
- 評価リポートの作成（２～３日）
このように、電源自動評価ソフトウェアTPの導入により製品の評価に要する期間を半分以下に短縮し、結果として設計開発などのクリエイティブな業務に時間を有効活用することができます。
作成手順を動画でご紹介
この動画では、TPを使った評価プログラムの作成手順をご紹介致します。
サムネイルをクリックいただくと、当社Youtubeチャンネルページが開きます

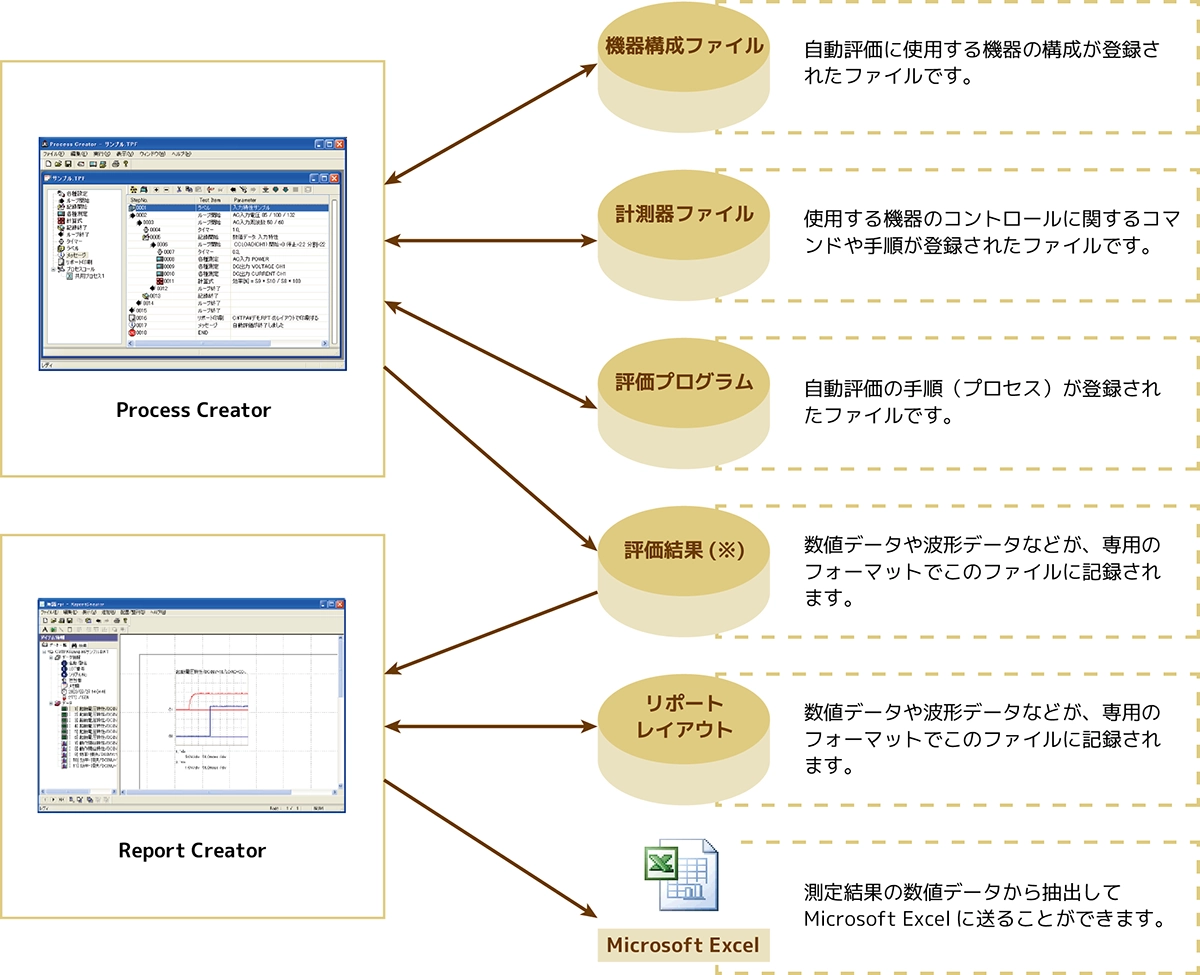

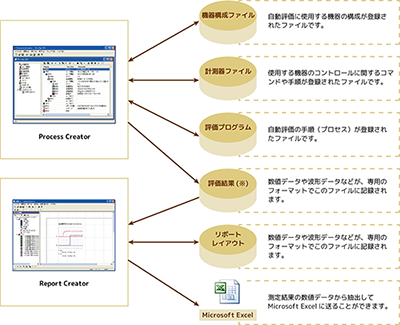

自動評価のプロセス
自動評価ソフトウェアTPでは、下図のような流れにそって自動評価を実行します。Process Creatorで評価プログラムの作成・編集・実行・デバッグを行い、Report Creatorでは取得された各種データファイルを元に評価リポートの作成を支援します。
クリックで拡大表示
サンプルプログラム1（出力特性）
サンプルプログラム2（入力特性）
サンプルプログラム3（リップル波形）
仕様
ソフトウェアの構成
| ソフトウェアの名称 | 概要 |
|---|---|
| Process Creator （プロセスクリエータ） |
自動評価をするためのプロセス（試験プログラム）を作成・編集・実行し 実行結果（測定値、波形データ）をPCのハードディスクに保存します。 |
| Report Creator （リポートクリエータ） |
Process Creatorにより保存された実行結果の内容から 必要なデータを抽出し、評価リポートを作成・印刷します。 また、必要に応じてMicrosoft Excelにデータを転送し リポート作成することも可能です。 |
推奨動作環境
| PC本体 | IBM PC-AT互換機 |
|---|---|
| OS | Windows10 (64bit), Windows11 |
| CPU | インテル Core i3以上 |
| メモリ | 8GB以上 |
| ストレージ（空き容量） | 10GB以上 |
| 光学ドライブ | CD/DVDドライブ |
| ディスプレイ解像度 | XGA（1024×768）以上 |
| インターフェース | USB（2.0規格）×1ポート以上（※1） |
※1 PC装備のUSBポートが不足する場合、別途USBハブによる拡張が必要となります。
評価結果の種類と取り扱い
| ファイル形式 | 保存場所 | 備考 | |
|---|---|---|---|
| 数値データ | ASCII | PC内のHDD | Report Creatorにより、表、グラフとして出力（印刷）することができます。 |
| 波形データ（１） | バイナリ | PC内のHDD | Report Creatorにより、波形として出力（印刷）することができます。 |
| 波形データ（２） | BMP, JPEG等の画像ファイル（※）DSO内の各種メディア | DSO内の各種メディア | 使用するDSO（デジタルオシロスコープ）の機能により自動評価で取得された波形を画像（イメージ）ファイルとしてDSO内に保存します。 |
| 波形データ（２）用対応表 | CSV（カンマ区切り形式） | PC内のHDD | DSO内に保存された波形ファイルの名称、評価条件等がリスト化されたCSV形式のファイルです。 |
※DSO内に保存可能なファイル形式は使用するDSOの機種に依存します。
標準価格（税抜）：お問い合わせください
自動評価ソフトウェアTPは、自動評価システムPW-6000に組み込まれます。PW-6000のお見積りとしてご依頼ください。
