- セミオーダー仕様
- 1チャンネルの小容量電源から多チャンネルの大容量電源まで対応可能
- ソフトウェアは、PowerTestSitePROをご用意
PW-5000はお見積りが必要です。当社営業までご依頼ください。

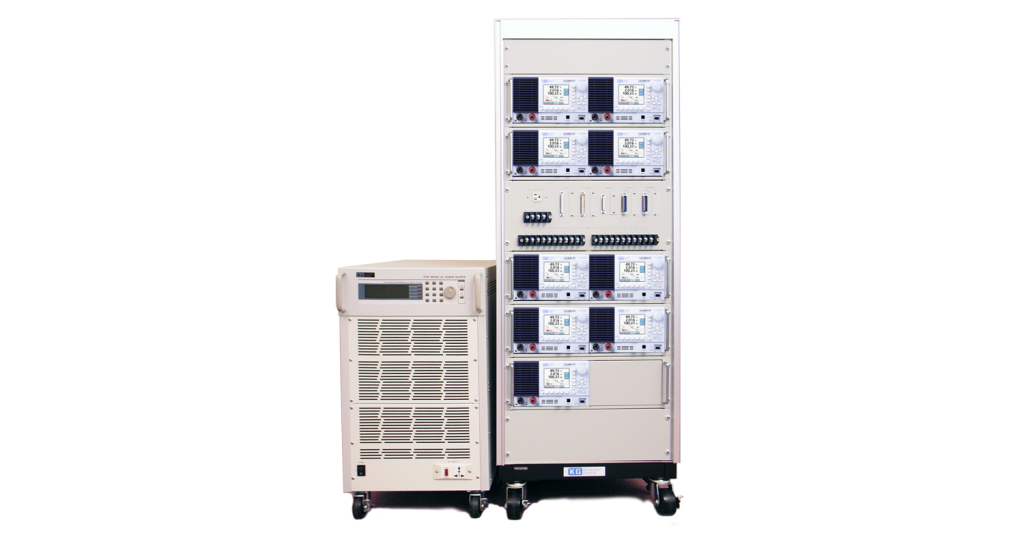

PW-5000はセミオーダー仕様の電源自動検査システムです。1チャンネルの小容量電源から多チャンネルの大容量電源まで対応可能となっており、ハードウェアは必要な機器を写真のようにシステムラックに組み込み、すぐに稼働出来る状態で納品させて頂きます。
ソフトウェアは、PowerTestSitePROをご用意。スイッチング電源の検査に必要な項目を自動的に測定・検査し、検査成績書も容易に作成することができます。
お問い合わせください （本体標準価格・税抜）
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ
特長- 主な測定・検査機能
- 機器構成ガイド
- 価格
- 製品カタログ
- アプリケーション
- 保守サービス
特長
- ミニマム構成からシステム構築可能なフレキシビリティ
- お客様のご要望に合わせて作成するフルカスタム仕様
主な測定・検査機能
下記は一例です。実際は使用する機器構成に依存します。
| 測定・検査内容 | ||
|---|---|---|
| 1 | DC出力電圧測定 | 電子負荷内蔵リップルメータ、リップルメータ、D.M.M.等により測定可能 |
| 2 | リップルノイズ測定 | 電子負荷内蔵リップルメータにより測定 |
| 3 | ラインレギュレーション試験 | |
| 4 | ロードレギュレーション試験 | |
| 5 | クロスレギュレーション試験 | |
| 6 | ライン/ロード複合レギュレーション試験 | |
| 7 | 総合レギュレーション試験 | |
| 8 | Power Good / Fail 信号試験 | |
| 9 | O.C.P.（過電流保護機能）試験 | |
| 10 | O.C.P.調整機能 | |
| 11 | O.V.P.（過電圧保護機能）試験 | |
| 12 | O.V.P.調整機能 | |
| 13 | U.V.P.（低電圧保護機能）試験 | |
| 14 | 短絡試験 | 標準は電子負荷のショートモードです。接点による短絡が必要な場合は特注により承ります。 |
| 15 | 出力電圧調整 | |
| 16 | 突入電流測定 | AC/DC突入電流測定が可能です。詳細はお問い合わせ下さい。 |
| 17 | 入力測定（電圧・電流・電力・力率） | |
| 18 | 効率測定 | |
| 19 | 起動/停止電圧試験 | |
| 20 | 汎用D.V.M.測定 | 市販のデジタルマルチメータにより測定します。 |
| 21 | ラベル機能 | |
| 22 | バーコードリーダ対応 | バーコードリーダにより検査プログラムの選択・起動が可能です。 |
| 23 | GP-IBコマンド送受信 | GP-IB経由で各種機器をコントロールし、測定結果を取り込むことが可能です。 |
| 24 | 変数による演算 | |
| 25 | ダイナミック負荷 | |
| 26 | オーバーシュート電圧 | D.S.O.（デジタルオシロスコープ）が必要です。 |
| 27 | リカバリータイム測定 | D.S.O.（デジタルオシロスコープ）が必要です。 |
機器構成ガイド
| シリーズ名称/型名 | 主な仕様 | その他 | |||
|---|---|---|---|---|---|
交流電源 | 回路方式 | 出力容量 | DC出力 | 600V出力 | 備考 |
| 6705 | リニア | 500VA | ― | オプション | オプションにより高分解能測定（0.1mA, 0.01W）が可能です。 |
| 6710 | リニア | 1kVA | |||
| 6720 | リニア | 2kVA | |||
| 6730 | リニア | 3kVA | |||
| 6740 | リニア | 4kVA | |||
| その他 | 5kVA～ | 大容量についてはお問い合わせ下さい。 | |||
直流電源推奨機種 | 定格 | メーカー | 備考 |
||
| PAD-LAシリーズ | 1.6kW～3.75kW | 菊水電子工業 | |||
| 電子負荷推奨機種 | 定格 | 備考 | |||
| 電力 | 電圧 | 電流 | モード | ||
| LN-300A | 300W | 120V | 60A | 定電流 | 標準のマスタースレーブ機能により複数の電子負荷を接続して容量を拡張することが可能です。 |
| LN-300C | 300W | 500V | 12A | 定抵抗 | |
| LN-1000A | 1kW | 120V | 180A | 定電圧 | |
| LN-1000C | 1kW | 500V | 36A | 定電力 | |
スキャナ関係*1 | 概要 | 備考 |
|||
| PXI-1042 | PXIシャーシ | ||||
| PXI-2527 | リレーモジュール（４線モードで使用） | 直流電源による外部印加方式の試験を行うときに必要です。 | |||
| PXI-2527 | リレーモジュール（２線モードで使用） | 市販のデジタルマルチメータにより測定する場合、入力の切り替え用に使用します。 | |||
| PXI-2566 | リレーモジュール（接点出力用） | 被試験物を接点（リレー）によりON/OFF 制御したいときに使用します。 | |||
| PXI-6527 | フォトカプラI/Oモジュール | 被試験物を半導体スイッチ（フォトカプラ）でON/OFF したいとき、あるいは被試験物の状態（HIGH/LOW, PN/OFF）を検査したい時に使用します。 | |||
ソフトウェア |
|||||
| PowerTestSitePRO | 拡張性に優れた自動検査ソフトウェアです。 | ||||
その他 |
|||||
| GPIB-USB-HS+ | GP-IBコントロール用インターフェースです。 | ||||
*1：PXI製品につきましては付帯機器が必要となりますので、お見積りをご依頼ください。
標準価格（税抜）：お問い合わせください
製品カタログ
ダイジェストカタログ
アプリケーション
設計(半導体部品)変更時の再評価に便利な自動評価システム
当社自動評価システムは、評価プログラムをソフトウェアの知識なくとも作成することができ、静的なデータ取得を自動化させリソース削減することができ、評価プログラムを外注化せず社内作成することが出来る為、コスト削減も可能です。
PowerTestSite シリーズによるGP-IB コントロール
スイッチング電源自動検査ソフトウエアPowerTestSite シリーズ（PowerTestSite/MINI/PRO）は標準テスト項目で対応していない機器を使いたい場合、その機器のGP-IB コマンドを記述することにより機器の制御や測定結果を受信することが可能です。このアプリでは、GP-IB コントロールの手順についてご紹介します。
JEITA のスイッチング電源に関する規格
2012年8月31日現在のスイッチング電源に関連する規格は以下のようなものがあり、JEITAのWebサイトから内容を閲覧することができます。（保存、印刷は不可） 規格書について JEITA規格書の印刷物は有料となっており […]
回生電子負荷による大容量スイッチング電源の試験
このアプリでは、交直両用回生電子負荷装置Ene-phantシリーズを使った、大容量スイッチング電源の試験についてご紹介します。大容量スイッチング電源の試験を行う場合、言うまでもなく入力側の交流電源や出力側の電子負荷も大容量の機種が必要となりますが、出力側の電子負荷に回生タイプを使用することにより試験に必要なトータルの消費電力を低く抑えることができます。
