- 出力容量は1.5kVA～3kVAの小型容量をラインナップ
- 環境や用途に応じてフロントパネルより出力電圧の変更が可能
（S1タイプ：100/110/115/120V、S2タイプ：200/220/230/240V) - 3タイプの設置方法をユーザー側で選択可能
URシリーズは高効率コンバータを搭載したOA機器電源バックアップ用に最適なラックマウント型の常時インバータ給電方式無停電電源装置です。専用のバッテリモジュール(型名：UR-02）を増設することで、バックアップ時間の延長を簡単にすることができます。
￥235,000～ （本体標準価格・税抜）
お気軽にお問い合わせください。044-223-79509:00-18:00 [土日・祝日除く]
お問い合わせ
特長- 仕様
- 価格
- 製品カタログ
- 在庫表
- 外観図
- 使用上のご注意
- 保守サービス
特長

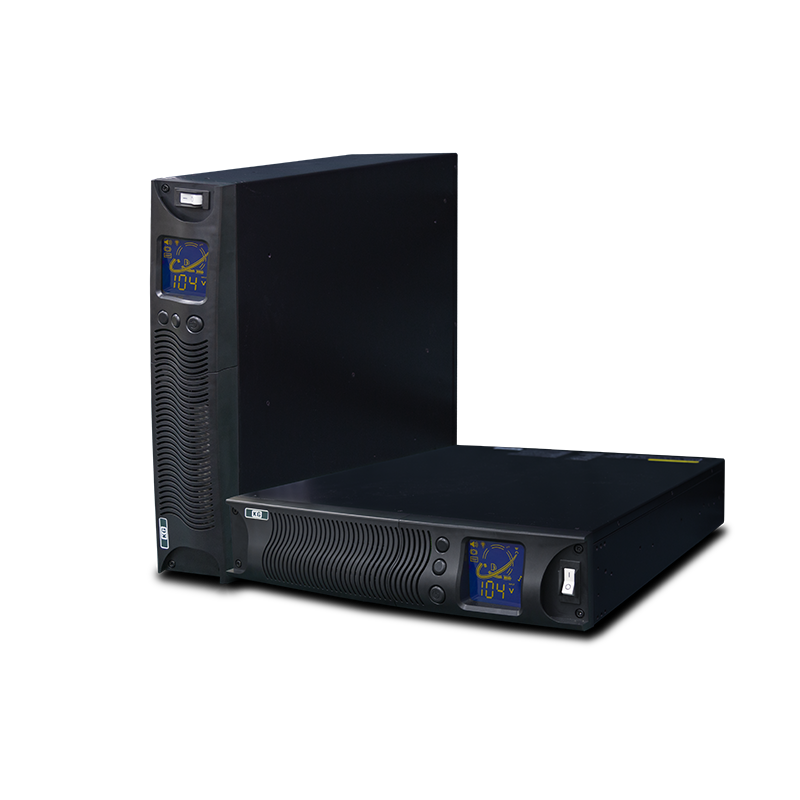

縦置き、横置き、ラックマウントの3つタイプでの設置が可能です。
バックアップ電源システムの設置スペースを最大限に活用できるように、3タイプの設置方法をユーザー側で選択可能です。
| 設置方法 | 付属品 |
|---|---|
 縦置き、横置きでの据置 |

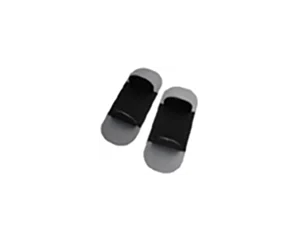

 縦置き用スタンド（標準添付） UPS本体並びにバッテリモジュールを縦置きするためのスタンドです。 |

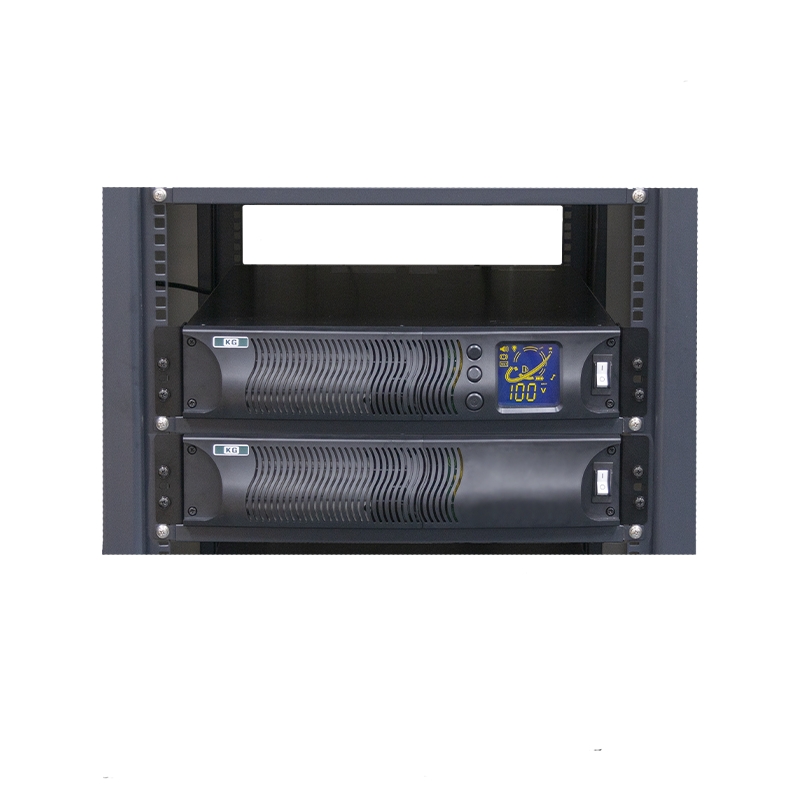

 ラックマウントラック実装 |
 ラック取付金具（ビス付き；標準添付） UPS本体並びにバッテリモジュールを19インチラックに取り付ける金具です。EIAおよびJIS共通となります。  ブランクパネル（標準添付） UPS本体とバッテリモジュールを取り付けた際に出来た隙間を埋めるパネルです。 |
バッテリモジュール増設でバックアップ時間の長時間化可能
別売りのバッテリモジュール(型式UR-02)を追加するだけで、簡単にバックアップ時間の延長可能です。接続も専用ケーブル1本で簡単に増設することができます。
ホットスワップ方式で運転を続けながらバッテリ交換が可能
ドライバ１本で、UPSの出力を止めることなくバッテリ交換が可能
URシリーズのバッテリ交換
幅広い入力電圧と出力電圧の変更可能な機能を搭載
入力電圧変動対応した広範囲な入力電圧を実現。
S1タイプ(100V)：85V～135V
S2タイプ（200V）：170V～265V
環境や用途に応じて任意の出力電圧を前面パネルで変更可能
S1タイプ(100V)： 100V/110V/115V/120V
S2タイプ(200V)：200V/220V/230V/240V
高効率コンバータを搭載した常時インバータ方式を採用
電源トラブル時に無瞬断で入力をバッテリに切り換える常時インバータ給電方式を採用。
さらに高効率コンバータの搭載により高調波などのノイズをカット。常に安定したクリーンな電力の供給が可能です。
URシリーズ回路ブロック図
グリーンモードを搭載
低負荷時には自動的に常時商用給電に切り換えるグリーンモード採用。内部蓄電池への負荷を抑えコストパフォーマンスを実現
※この機能はフロントパネルでキャンセル可能です。(1.5kVAモデル：30W以下、2kVAモデル：60W以下、3kVAモデル：90W以下でグリーンモードへ移行します）
ファンコントロール機能を搭載
冷却ファンは給電方式に応じてスピードを調整する静音式。環境に配慮した低騒音設計です。

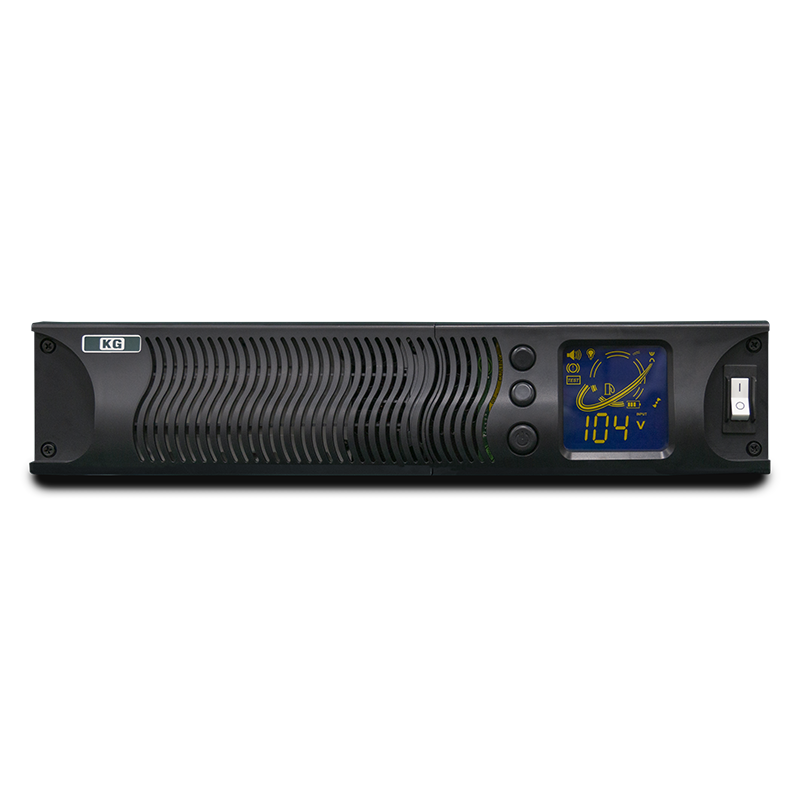

視認性の高い液晶モニターを採用
各種運転状態（グリーンモード、バイパス運転、常時インバータ給電）や警報情報、充電情報などが一目で分かりやすい液晶モニターを採用 またバッテリの残量を知らせる自己診断機能が内蔵されており、液晶パネルからバッテリの不足を事前に確認することができます。
液晶モニター表示例
URシリーズ負荷率/平均バックアップ時間推移表
| 型名 | UR-S1-1.5K-S1 UR-S2-1.5K-S2 | UR-S2-2K-S2 | UR-S1-3K-S1 UR-S2-3K-S2 |
||||||
|---|---|---|---|---|---|---|---|---|---|
| バッテリモジュール | normal | +1BM* | +2BM* | normal | +1BM* | +2BM* | normal | +1BM* | +2BM* |
| 100VA(70W) | 100min | 300min | 540min | 190min | 420min | 600min | 190min | 420min | 570min |
| 200VA(140W) | 60min | 190min | 360min | 100min | 240min | 360min | 100min | 240min | 360min |
| 300VA(210W) | 40min | 140min | 240min | 70min | 160min | 240min | 70min | 160min | 240min |
| 500VA(350W) | 25min | 80min | 160min | 50min | 100min | 170min | 50min | 100min | 170min |
| 1kVA(700W) | 12min | 40min | 75min | 25min | 50min | 80min | 25min | 50min | 80min |
| 1.5kVA(1050W) | 6min | 20min | 35min | 15min | 40min | 60min | 15min | 40min | 60min |
| 2kVA(1400W) | ー | ー | ー | 8min | 20min | 40min | 8min | 20min | 40min |
| 2.5kVA(1750W) | ー | ー | ー | ー | ー | ー | 7min | 15min | 25min |
| 3kVA(2100W) | ー | ー | ー | ー | ー | ー | 6min | 12min | 20min |
※別売りのバッテリモジュール(型式UR-02)を追加するだけで、簡単にバックアップ時間の延長可能です。
*:+1BMはUR-02を1台増設。+2BMはUR-02を2台増設を意味します。
警報接点カード（オプション：UR-01）
警報接点カードをUPSに内蔵することにより、停電や故障時にUPSが電力を供給している間、停電・バッテリ容量低下・故障等の状態を接点信号で送信することができます。
警報接点カード：UR-01
電源管理ソフトウェアUPSilon（オプション：UC-01)
本ソフトウェアをPCにインストールすることで、UPSに内蔵しているインターフェースRS-232Cを使ってUPSの電圧や運転状態を確認することが出来ます。 またオートシャットダウン機能も搭載しており、停電状態が長期化した際にUPSの出力と接続しているPCの自動停止を行うことが可能です。
電源管理ソフトウェアUPSilon：UC-01
交換可能なバッテリパック
URシリーズは交換可能な12V/7AHで構成される48VDCのバッテリパック（型名：UR-05)で構成されております。
URシリーズおよびバッテリモジュール（型名：UR-02)と相互に交換も可能です。
バッテリパック（型名：UR-05)
仕様
| 型名 | UR-S1-1.5K-S1 | UR-S2-1.5K-S2 | UR-S2-2K-S2 | UR-S1-3K-S1 | UR-S2-3K-S2 | |
|---|---|---|---|---|---|---|
出力（特に記載のない限り「V=Vrms」） |
||||||
| 給電方式 | 常時インバータ方式 | |||||
| 容量（kVA)*1 | 1.5kVA（1050W） | 2kVA（1400W） | 3kVA（2100W） | |||
| 相数 | 単相2線 | |||||
| 定格電圧 | 100V | 200V | 200V | 100V | 200V | |
| 110V | 220V | 220V | 110V | 220V | ||
| 115V | 230V | 230V | 115V | 230V | ||
| 120V | 240V | 240V | 120V | 240V | ||
| 電圧精度 | ± 3% 以内 | |||||
| 負荷変動 | ± 8% 以内（0⇔100% 負荷変動時） | |||||
| 電圧波形 | 正弦波 | |||||
| クレストファクタ | 3.0 以下 | |||||
| 電圧波形歪率 | 3.5% 以内（線形負荷にて定格運転時） | |||||
| 周波数 | 50 または60Hz 自動切換 | |||||
| 周波数精度 | ± 0.5% 以内 | |||||
| 切換時間 | 無瞬断（停電⇔復電） 4msec. 以内（インバータ⇔バイパス） |
|||||
| グリーンモード | 30W以下 | 60W以下 | 90W以下 | |||
| 停電保証時間*2 | 6分間 | 8分間 | 6分間 | |||
| 充電時間（90%) | 8時間 | |||||
| バッテリ種類 | 小型シール鉛バッテリ（期待寿命5年間*3） | |||||
入力（特に記載のない限り「V=Vrms」） |
||||||
| 相数 | 単相2 線 | |||||
| 定格電圧 | 85 ～ 132V | 170 ～ 265V | 170 ～ 265V | 85 ～ 132V | 170 ～ 265V | |
| 周波数 | 50 または60Hz | |||||
| 力率（全負荷）*4 | 98TYP | |||||
| 機器効率*4 | 87％ TYP | 90％ TYP | ||||
環境 |
||||||
| 冷却方式 | 強制風冷 | |||||
| 周囲温度 | 0 ～ 40℃ | |||||
| 湿度 | 20 % Rh～85 % Rh（結露なし） | |||||
| 騒音 | 50dB 以下 | |||||
外観 |
||||||
| 入力形状 | NEMA 5-15P（15A） （1.7m） | NEMA L6-15P（15A） （1.7m） | NEMA L6-15P（15A） （1.7m） | NEMA L5-30P（30A） （1.7m） | NEMA L6-20P（20A） （1.7m） |
|
| 出力形状 | NEMA 5-15R（15A）×2個 | M4 端子台（30A） | M4 端子台（30A） | NEMA 5-15R（15A）×1個 NEMA 5-20R（20A）×2個 | M4 端子台（30A） | |
| 外形寸法(W) mm | 426 | 426 | 426 | 426 | 426 | |
| 外形寸法(D) mm | 502 | 502 | 502 | 502 | 502 | |
| 外形寸法(H) mm | 88 | 88 | 176*5 | |||
| 質量 kg | 23.2 | 23.2 | 44.4 | 44.6 | 44.6 | |
| 塗装色 | PANTONE 8403C | |||||
その他 |
||||||
| インターフェース | RS-232C*6 | |||||
| オプション | 警報接点カード他 | |||||
*1 : W 値の定格値を出力するためには力率が0.7 以上である必要があります。VA 値およびW 値の両方が定格値を超えない範囲でご使用ください。UPS に誘電性負荷機器を 接続される場合は、必ず事前に動作検証をしてください。
*2 : バッテリ満充電時の値です。
*3 : 周囲温度25℃での期待寿命です。
*4 : 周囲温度25℃での値です。バッテリの使用状況により異なる場合があります。
*5 : インバータユニット88mm + バッテリモジュール88mm
*6 : 別途専用ケーブルと制御アプリケーションが必要です。
外部接続端子
標準価格（税抜）：￥235,000 ～ ￥569,000
URシリーズ
| 型名 | 給電方式/相数 | 容量*1 | 定格電圧 | 外形寸法(W×H×D) mm | 質量 | 標準価格（税抜） |
|---|---|---|---|---|---|---|
| UR-S1-1.5K-S1 | 常時インバータ方式/単相2線 | 1.5kVA（1050W） | 100V系 | 426×88×502 | 23.2kg | ¥235,000 |
| UR-S2-1.5K-S2 | 200V系 | ¥273,000 | ||||
| UR-S2-2K-S2 | 2kVA（1400W） | 200V系 | 426×176*2 ×502 | 44.6kg | ¥426,000 | |
| UR-S1-3K-S1 | 3kVA（2100W） | 100V系 | ¥459,000 | |||
| UR-S2-3K-S2 | 200V系 | ¥569,000 |
*1 : W値の定格値を出力するためには力率が0.7以上である必要があります。
*2 : インバータユニット88mm＋バッテリモジュール88mm
URシリーズオプション
| 型名 | 容量 | 標準価格（税抜） |
|---|---|---|
| UR-01 | URシリーズ用警報接点カード | ¥20,000 |
| UR-02 | 容量増設用バッテリモジュール | ¥180,000 |
| UR-05 | バッテリ交換用パック（4ｘ12V 7AH） | ¥73,000 |
| UC-01 | 電源管理ソフトウェアUPSilon | ¥30,000 |
製品カタログ

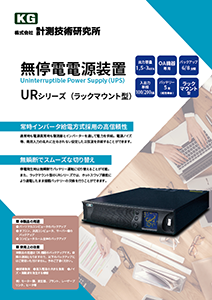

URシリーズカタログ
ダイジェストカタログ
在庫表
2024/12/24時点
| 型名 | 仕様 | 現状在庫 |
|---|---|---|
本体 |
||
| UR-S1-1.5K-S1 | 1P2W 1.5kVAUPS RackType100V | 3 |
| UR-S2-1.5K-S2 | 1P2W 1.5kVAUPS RackType200V | 3 |
| UR-S2-2K-S2 | 1P2W 2kVAUPS RackType200V | 3 |
| UR-S1-3K-S1 | 1P2W 3kVAUPS RackType100V | 7 |
| UR-S2-3K-S2 | 1P2W 3kVAUPS RackType200V | 2 |
オプション |
||
| UR-01 | URシリーズ用警報接点カード | 15 |
| UR-02 | 容量増設用バッテリモジュール | 2 |
| UC-01 | 電源管理ソフトウェアUPSilon | 2 |
上記在庫品に関しては、 受注後１0営業日以内に出荷致します。
外観図
UR-S1-1.5K-S1外観図PDF
UR-S2-1.5K-S2外観図PDF
UR-S2-2K-S2外観図PDF
UR-S1-3K-S1外観図PDF
UR-S2-3K-S2外観図PDF
UR-02外観図PDF
使用上のご注意
URシリーズでご使用いただけない負荷について
URシリーズの用途はOA機器のバックアップです。
故障の原因となりますので、下記のバックアップにはご使用にならないようお願い致します。
- 誘導負荷
- 突入電流の大きい負荷
- ノイズ・高調波を発生する機器
例）モーター類、変圧器、プラント、レーザープリンタ、ヒータ等
URシリーズは下記のような「消防用設備の非常用電源」としては使用できません
- 屋内消火栓設備
- スプリンクラー設備
- 各種消火設備
- 自動火災報知設備 通信補助設備
- 非常警報設備
- 誘導灯
- 排煙設備
- 非常コンセント設備
- 無線など
※日本電気協会の蓄電池設備認定委員会による型式認定が必要です。詳細は管轄の消防署にお問い合わせ下さい。消耗品（バッテリおよびファン）の交換・メンテナンスの実施について
消耗品（バッテリおよびファン）の交換・メンテナンスの実施について
バッテリ・ファン交換や定期点検、メンテナンスは当社にて承ります。
販売代理店にお問い合わせいただくか、こちらからお問い合わせ下さい。
本製品は定期的な部品交換の実施を推奨しております。
バッテリは長時間使用しますと劣化が進み、充電しても容量が回復しなくなります。バッテリ寿命は、ご使用環境（周囲温度、バックアップ回数など）により影響を受けます。
「約5年」を目安に交換してください。(推奨交換時期は搭載バッテリ種類により異なります。）
寿命をすぎたバッテリをそのまま使用し続けますと、電解液もれや、著しい場合には発煙などの重大な二次障害を引き起こす原因になる場合があります。また冷却用ファンも定期交換を実施してください。
バイパス給電時の出力電圧に関して
バイパス給電時は設定した出力電圧に関らず入力電圧が出力されます。
入力と出力が異なる電圧でお使いの場合バイパスに切替時、出力電圧が入力電圧に変わりますのでご注意下さい。
URシリーズ同梱の付属ケーブルに関するお願い
URシリーズに同梱されている電源ケーブルは本機器専用です。
同梱した電気機器以外の電気機器では使用は出来ません。
対象機種）UR-S1-1.5K-S1、UR-S2-1.5K-S2、UR-S2-2K-S2、UR-S1-3K-S1、UR-S2-3K-S2
